8297平米地上5层厂房电气施工CAD图纸

附件详情

多层厂房电气施工图,本图纸《多层厂房电气施工图纸32张》，设计比较经典，各大家参考！

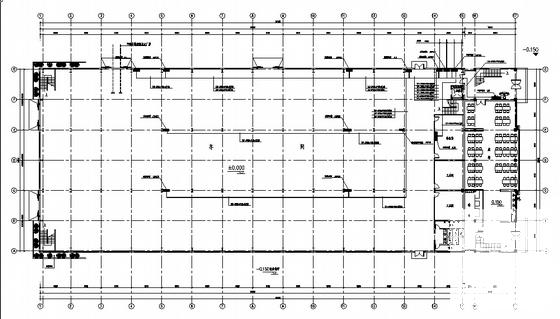

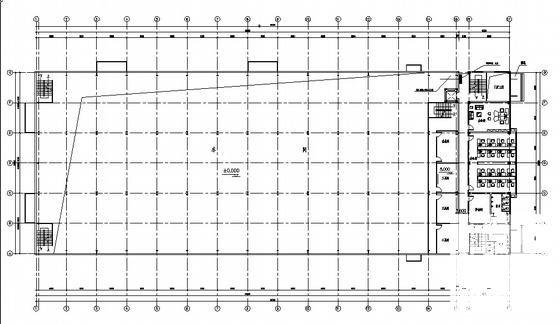

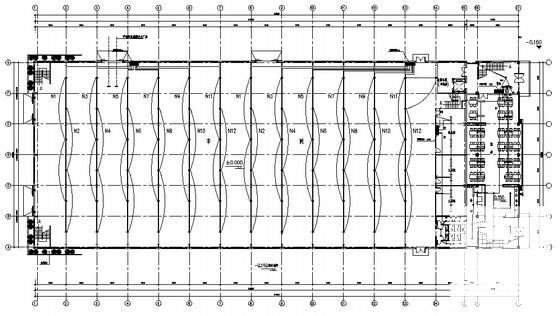

图纸主要包括电气说明，系统图，干线平面图，照明 弱电平面图 ， 防雷接地 平面图等共32张图纸。


二、项目概要：
该项目为XXXXXXXXXX有限公司模具二期扩建工程模具钢车间。厂方部分为两层钢结构，办公室部分为5层现浇框架结构，总建筑面积为8297.4m ，属三级建筑，供电负荷为三极，防雷等级为三级。
三、设计范围：
强电：包括厂房照明及检修电源，生产设备进设计厂房内总配电柜；办公室照明、插座及空调电源；厂房防雷及接地系统设计。
弱电：包括电信配管系统，不包括弱电总体外线设计。
