48x96米敞开式市场网架施工CAD图纸
- 建筑类别：商业
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 结构最大跨度：96m
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 设计年代：近代
附件详情
图纸为48x96米敞开式市场网架施工图：正放四角锥形式，主要包括设计说明书、网架支座图 、网架
平面布置图
、螺栓球加工图、上弦内力图 和下弦内力图、下料表扥共9张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

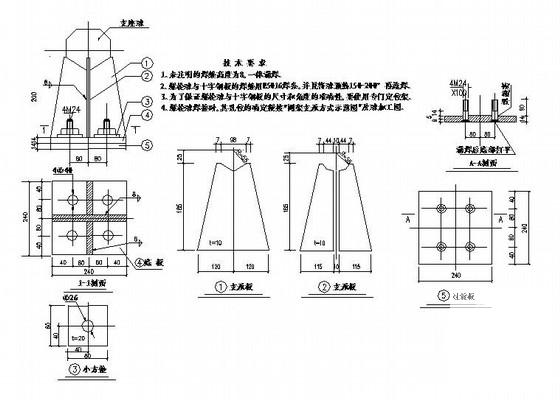

第 1 张图 -

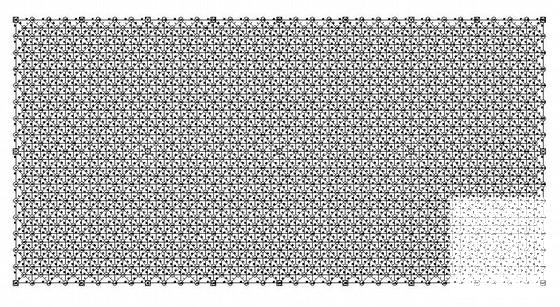

第 2 张图 -

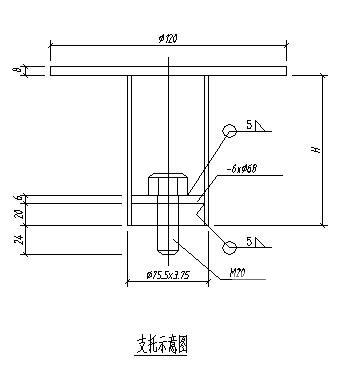

第 3 张图 -

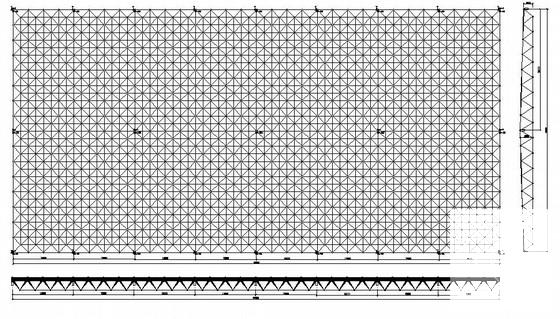

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-03
- 评论次数：0
- 浏览次数：0
- 文件大小：1.48 MB
- 收藏次数：0
-
文件名称：
附件-995878557687077557789.zip
