一份地上2层钢网架结构农贸市场结构CAD施工图纸(基础平面图)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：网架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：40张
• 设计年代：近代

附件详情

该附件为陕西某农贸市场，地上二层，建筑设计结构形式为钢网架结构，长62.1米，跨度为30.6米，基础为独立基础，7度设防。
该资料包含： 结构设计说明 、基础开挖图、基础平面布置图、基础详图、地脚锚栓平面布置图、钢柱平面布置图、梁 平面布置图 、楼承板布置图、楼板配筋图、节点详图、电梯井详图、网架平面图、上弦杆件布置图、材料表、球加工详图、屋面檩条布置图等共40张结构图纸。

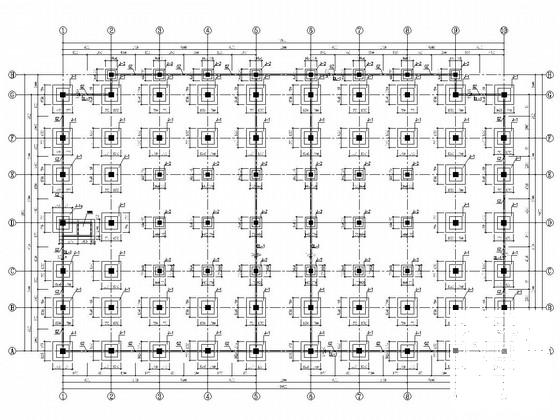

基础平面图(1轴～35轴)

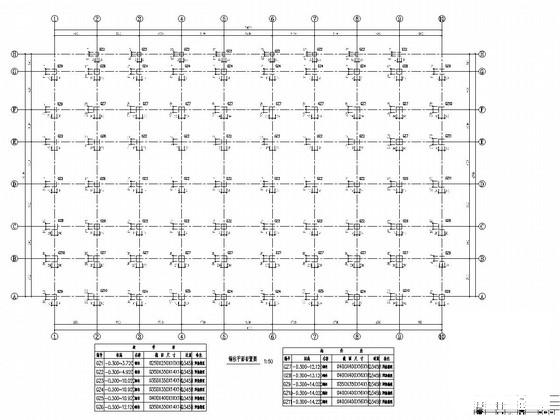

钢柱平面布置图

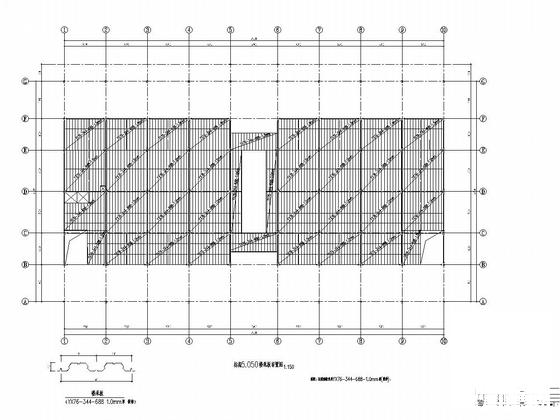

标高5.050楼承板布置图

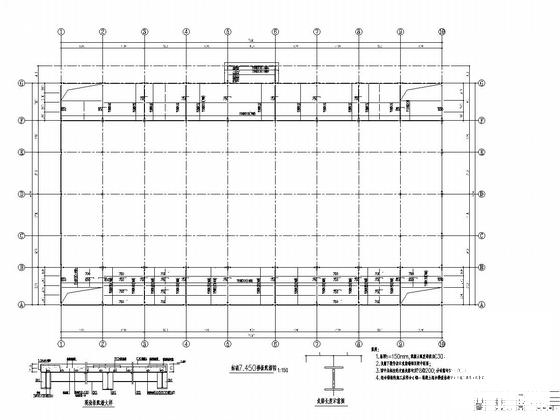

标高7.450楼板配筋图

标高10.150楼板配筋图

标高12.100梁平面布置图

球加工详图一

节点详图二

标高3.850楼板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
