5460平米三连高低跨厂房结构CAD图纸（带吊车）

附件详情

某三连高低跨厂房结构图
该资料为：某三连高低跨厂房结构图
建筑面积为5460.18平方米，主厂房均为钢结构。高跨厂房由两个21米跨组成，分别配有Q=20t、Q=10t和Q=10t、Q=5t共4部吊车；低跨厂房跨度15米，配有Q=5t吊车。
风荷载（10米标高处）：0.35KN/平方米
雪荷载：0.25KN/平方米
该资料包含：

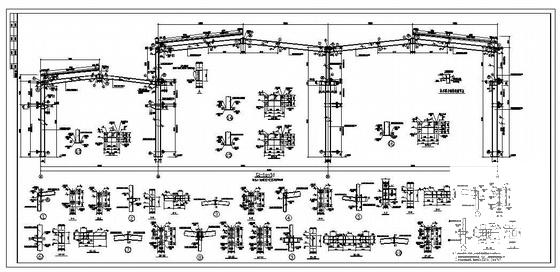

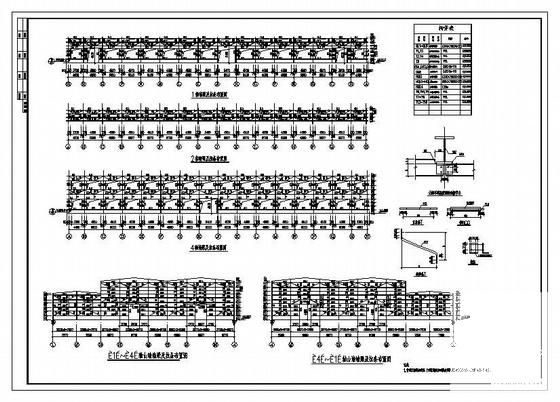

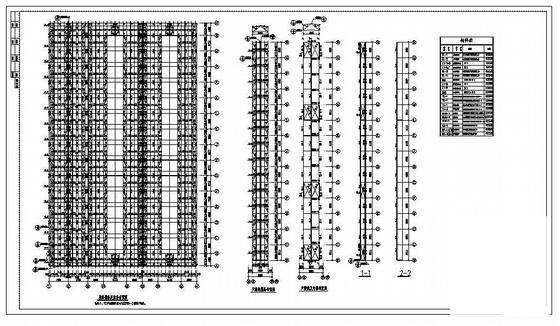

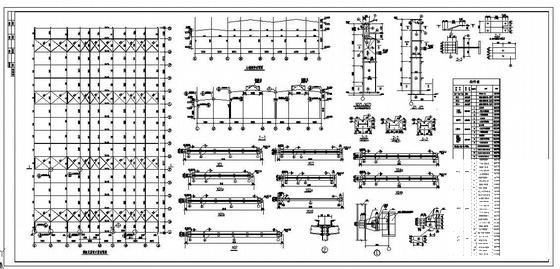

结构设计总说明、刚架定位图、锚栓布置图、刚架及屋面支撑布置图、山墙构件布置图、屋面檩条及拉条布置图、天窗架檩条布置图、天窗架及支撑布置图、柱间支撑布置图、钢吊车梁 平面布置图 、GJ详图、支撑详图、墙梁及拉条布置图共9张图纸。
