钢架锅炉房全套结构设计施工CAD大样图（7度抗震）
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 参考图纸：18张
- 设计年代：近代
附件详情
石家庄某钢架锅炉房全套图纸，20吨吊车。
该资料包含：设计说明、基础平面图、地脚锚栓平面布置图、吊车梁
平面布置图
、柱间支撑布置图、刚架大样图、屋面结构布置图、墙面结构布置图、水平支撑布置图、
节点详图
共18张图纸。
2
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

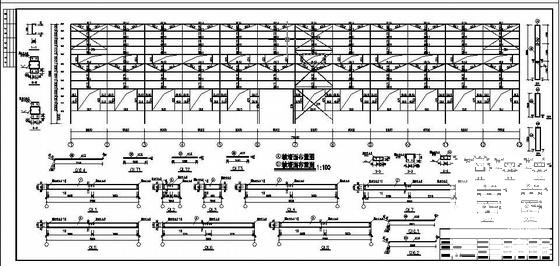

钢架结构大样图 - 1 -

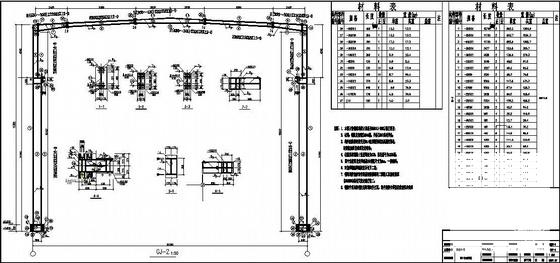

钢架结构大样图 - 2
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-03
- 评论次数：0
- 浏览次数：0
- 文件大小：1.01 MB
- 收藏次数：0
-
文件名称：
附件-995878706986577797857.rar
钢架结构大样图下载
