体育馆结构设计CAD施工大样图（门式钢架结构，共20张）
- 建筑类别：体育
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,网架
- 结构安全等级：二级
- 抗震设防烈度：8度抗震
- 风压：0.30kN/平方米
- 参考图纸：20张
- 设计年代：近代
附件详情
该资料包含：钢
结构设计说明
，网架设计说明，网架定位图，网架剖面图，上弦支托详图，下弦支托详图，腹杆图，局部杆件放大图，检修马道大样图，帆造型结施，屋顶檩条平面布置，檩条详图，柱顶预埋件、支座平面布置
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

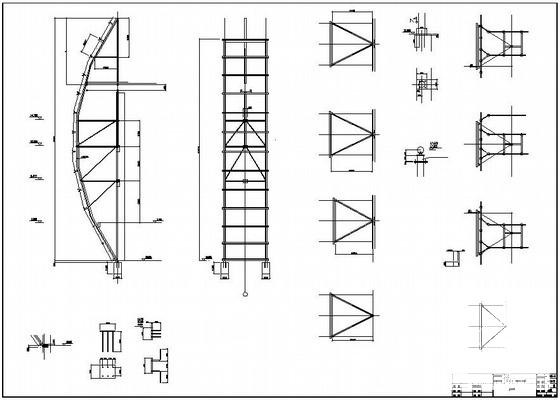

钢架结构大样图 - 1 -

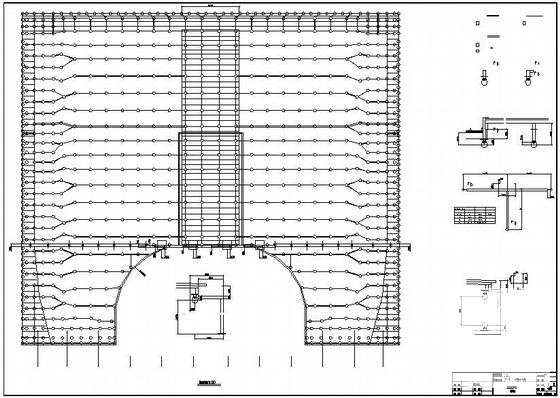

钢架结构大样图 - 2 -

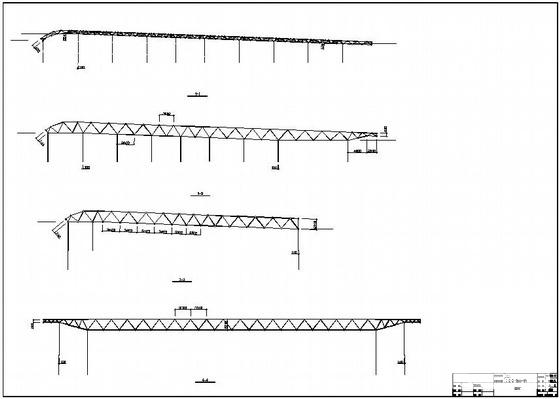

钢架结构大样图 - 3 -

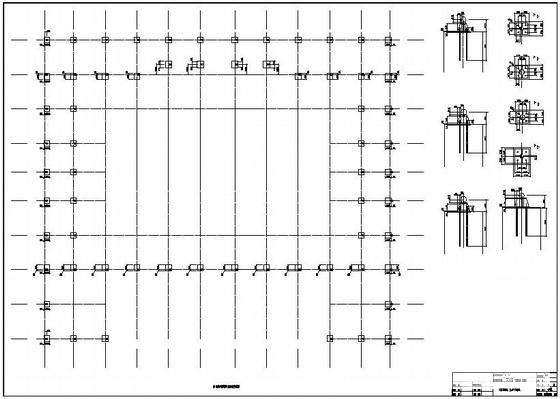

钢架结构大样图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：9.47 MB
- 收藏次数：0
-
文件名称：
附件-995878068968709058077.rar
钢架结构大样图下载
