2层食品市场(一期)商铺建筑施工套CAD图纸
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 项目所在地：湖北
- 图纸设计风格：现代风格
- 图纸设计流派：现代
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 建筑设计面积：6675.64平方米
- 占地面积：3015.80平方米
- 地上层数：2层
- 设计效果图：无
附件详情
1.建筑名称：武汉xxx食品市场（一期）--A(B.C.D)区商铺。
2.建设地点：武汉市xx湖。
3.建设单位：武汉xxx食品有限公司。
4.建筑0.000相对黄海标高20.800m,室内外高差300mm。
5.该项目为武汉市白沙湖水产市场二期A(B.C.D)区商铺。，建筑占地3015.80平方米，
建筑面积:6675.64平方米,分四个防火分区(均为1507.9平方米），火等级为二级,
屋面防水等级为二级
6.该项目楼建筑层数为二层，建筑高度7.050米。
7.使用年限:50年
背立面图
二层平面图
剖面图

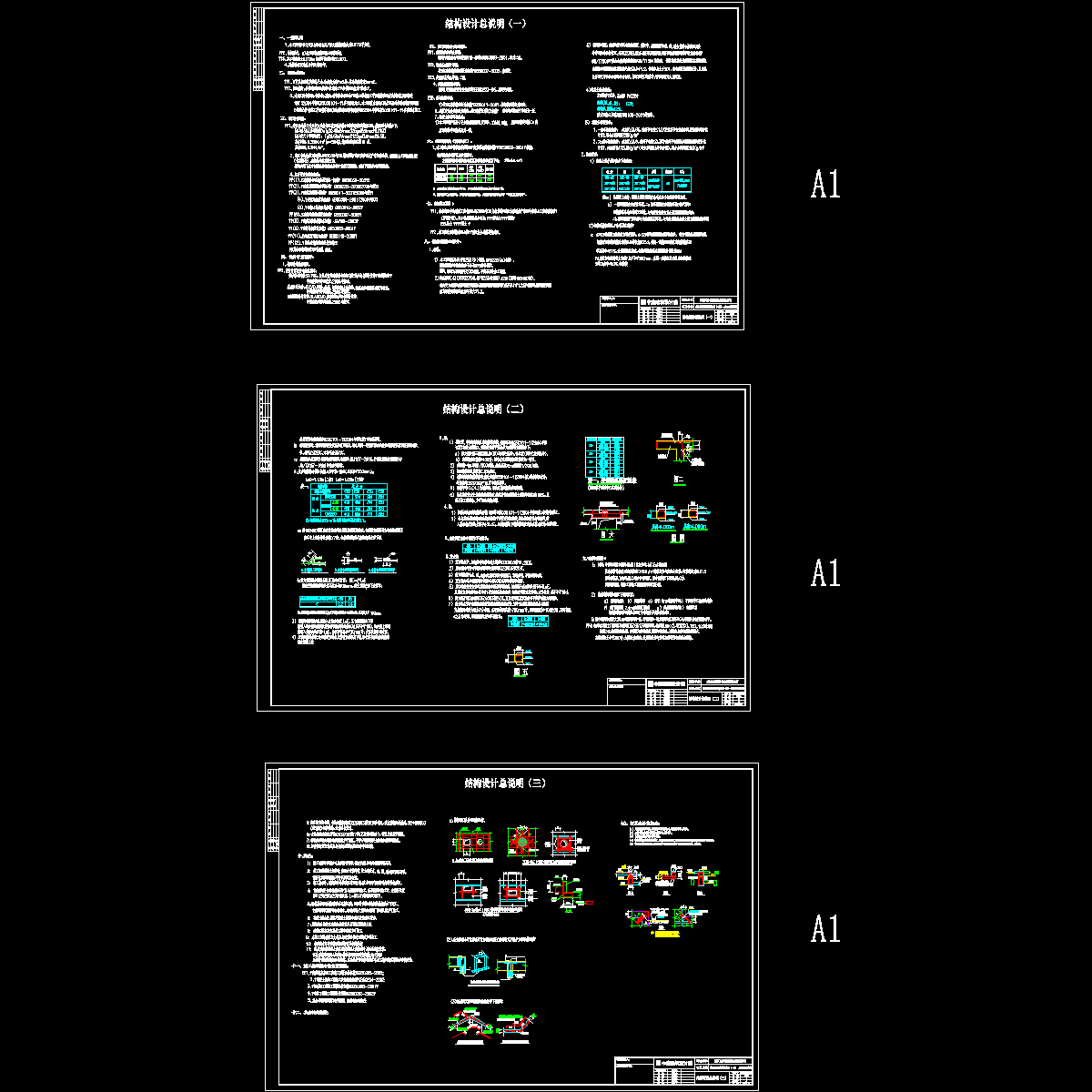

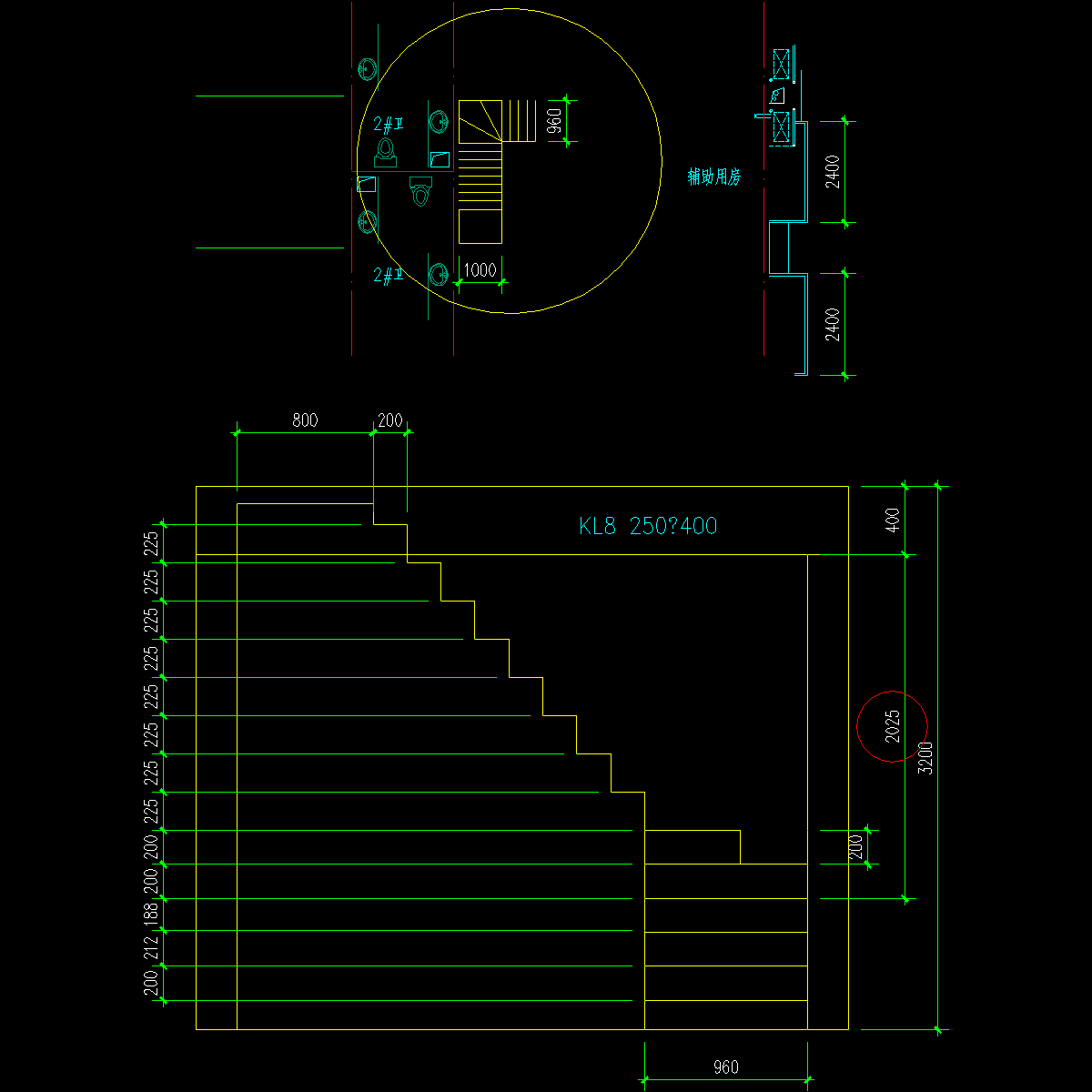

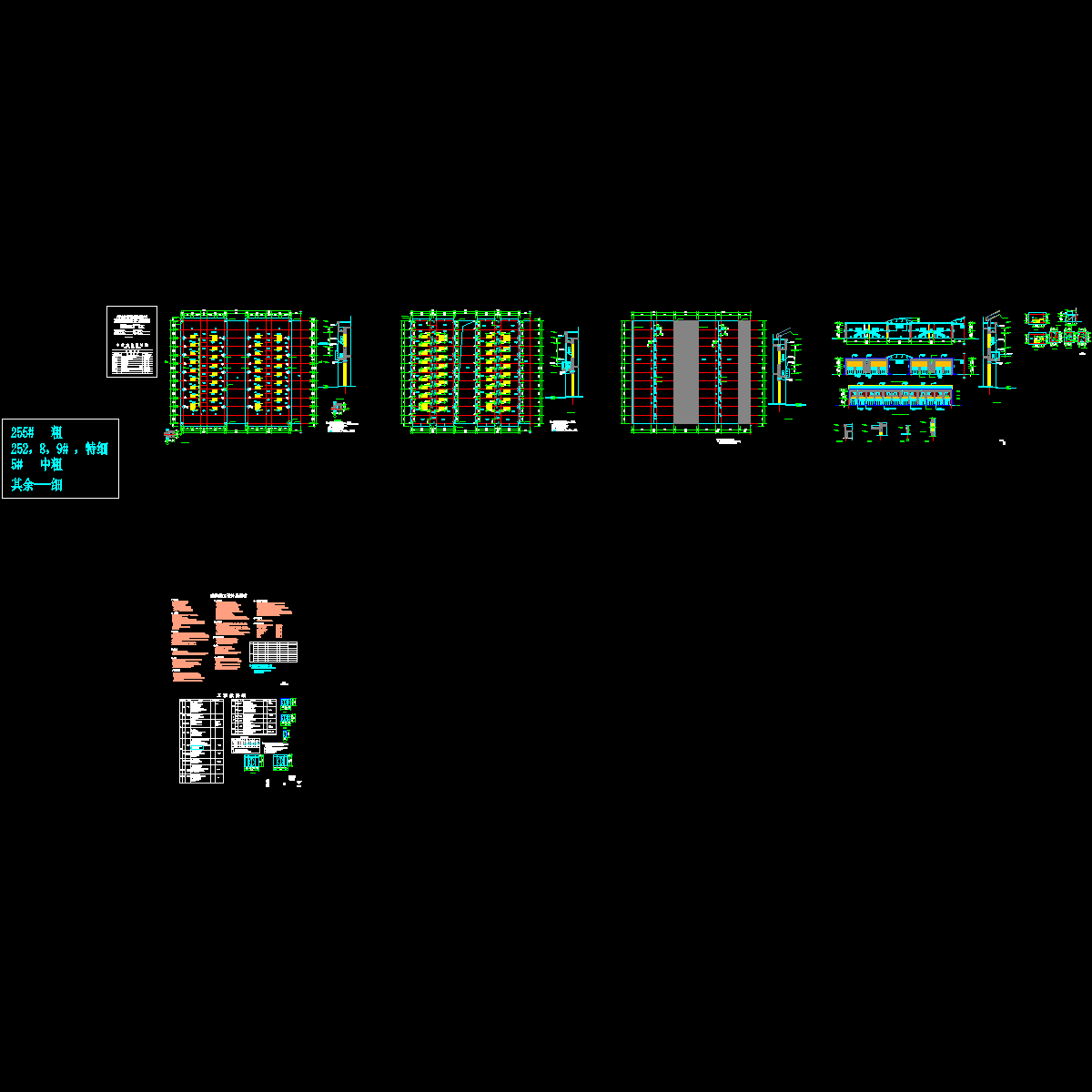

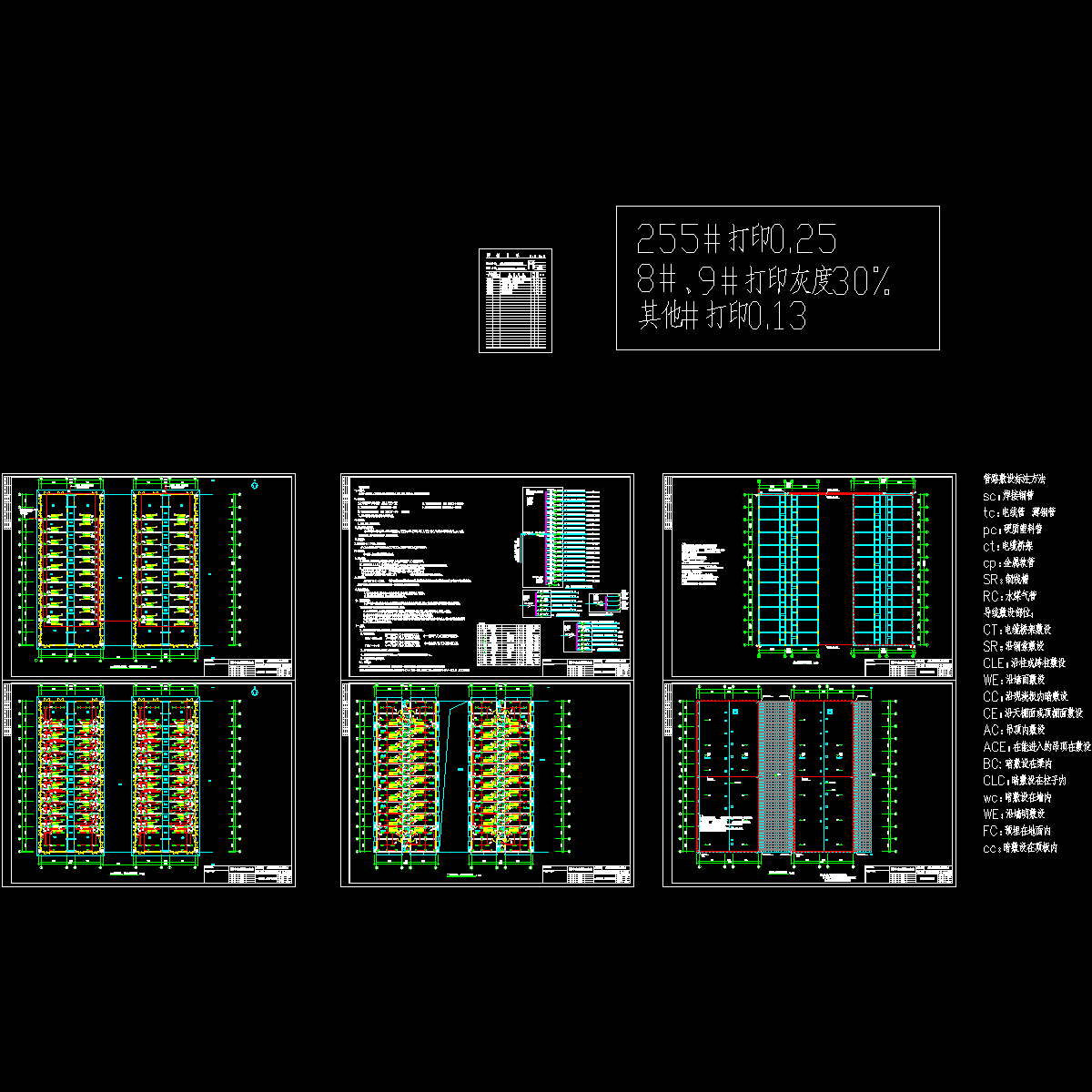

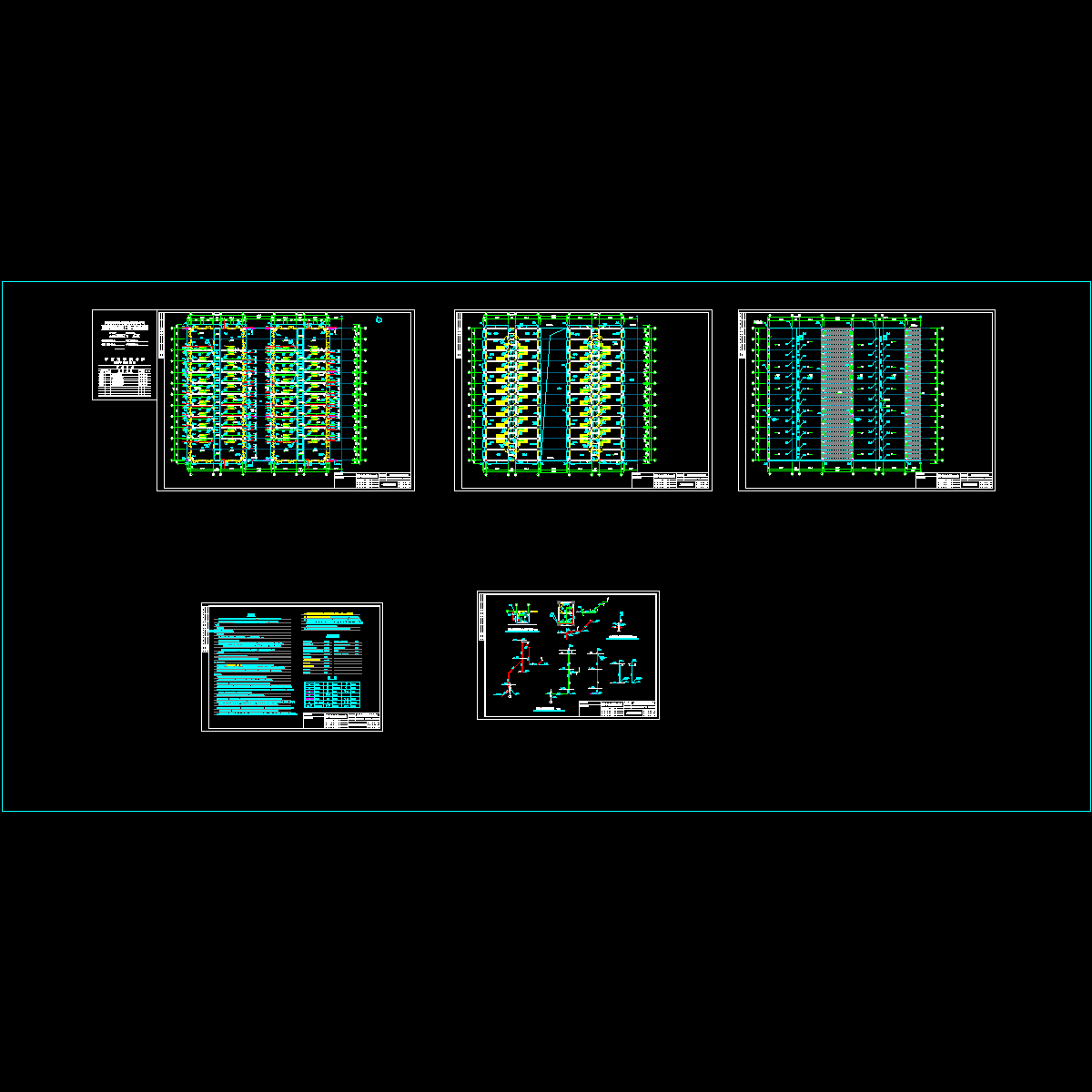

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
商铺1.15水修_t3-20090213.dwg -
![商铺1[1].15---电_t3.dwg](https://www.haotu3.com/images/2021/02/r/2021022420591680734552.png "商铺1[1].15---电_t3.dwg")
商铺1[1].15---电_t3.dwg -
建施.dwg -
楼梯修改20090220.dwg -
武汉结构说明.dwg -
结构施工图09-01.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-24
- 评论次数：0
- 浏览次数：0
- 文件大小：4.62 MB
- 收藏次数：0
-
文件名称：
附件-995857996785706557575.rar
