食品市场(一期)2层商铺建筑施工套CAD图纸(现代风格)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 项目所在地：湖北
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：6675.64平方米
• 占地面积：3015.80平方米
• 地上层数：2层
• 设计效果图：无

附件详情

1.建筑名称：武汉xxx食品市场（一期）--A(B.C.D)区商铺。
2.建设地点：武汉市xx湖。
3.建设单位：武汉xxx食品有限公司。
4.建筑0.000相对黄海标高20.800m,室内外高差300mm。
5.该项目为武汉市白沙湖水产市场二期A(B.C.D)区商铺。，建筑占地3015.80平方米，
建筑面积:6675.64平方米,分四个防火分区(均为1507.9平方米），火等级为二级,
屋面防水等级为二级
6.该项目楼建筑层数为二层，建筑高度7.050米。
7.使用年限:50年

背立面图

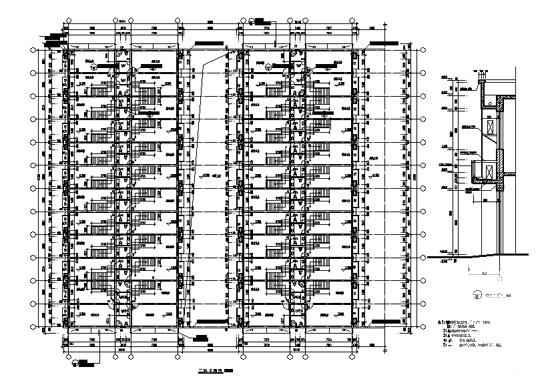

二层平面图

剖面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
