2层32252平米大型城市广场、会展中心给排水施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:商业,文化
  • 建筑高度类型:多层建筑
  • 建筑设计面积:32252平方米
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:52张
  • 设计年代:近代
  • 地下室用途:车库
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 供水分区:两区
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 雨水重现期:5年
  • 大样节点:水泵,卫生间
  • 项目所在地:山东

附件详情

  • 给排水设计说明
  • 给排水总平面图
  • 给排水平面图
  • 消火栓平面图
  • 自动喷淋消防平面图
  • 消火栓 消防系统
  • 自动喷淋、自动扫描射水高空水炮灭火系统图
  • 给水系统图
  • 排水系统图
  • 展位给排水系统图
  • 泵房大样图
  • 卫生间大样图
  • 气体灭火系统说明
  • 气体灭火平面图
  • 气体灭火系统图

附件详情

该项目为某大型城市广场、会展中心给排水施工图,是以展览为主要功能的多层公共建筑。总建筑面积 32252平方米,其中地下 9268平方米,地上 22984平方米,建筑基底面积9287平方米;地下1层,地上2层,建筑高度23.780m(室外地面至檐口);该项目地上建筑耐火等级为二级,地下建筑耐火等级为一级,地下汽车库的防火分类为Ⅰ类汽车库。
该资料范围:该资料范围包括红线以内的给水排水和小型给水排水构筑物的施工图设计。室外总水表井至城市给水管和该项目最后一个污(雨)水检查井至城市污(雨)水检查井之间的管道由市政有关部门负责设计。
,共52张图。

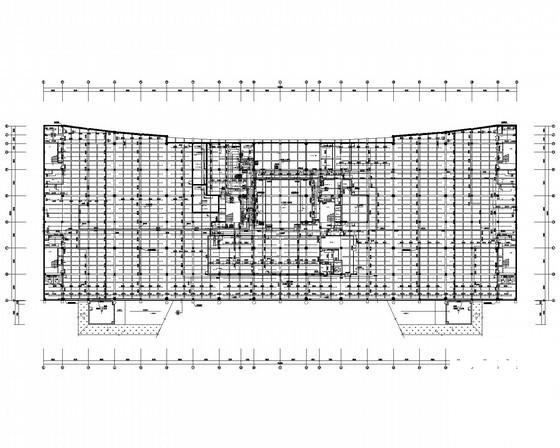

地下一层自动喷淋消防平面图

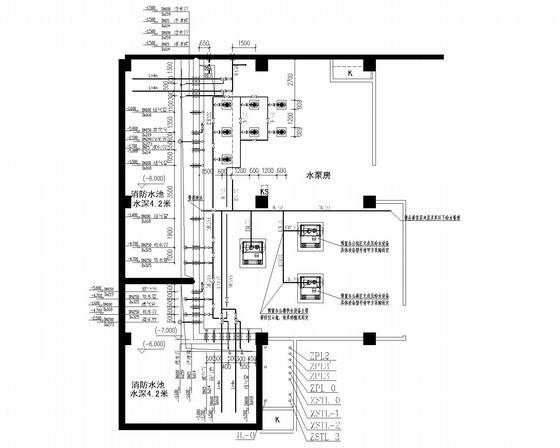

泵房吸水管 平面布置图

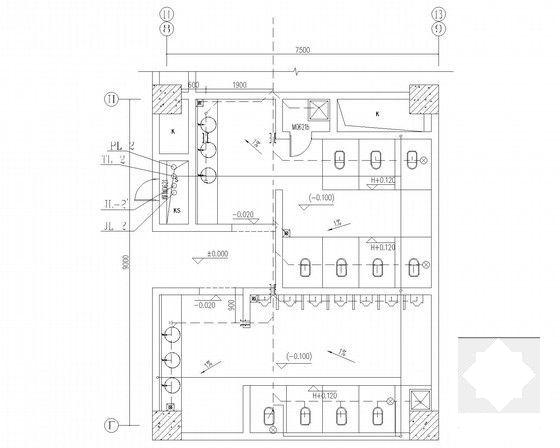

卫生间排水管道布置平面

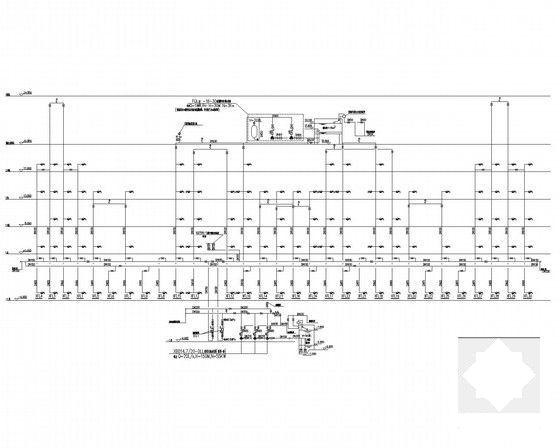

消火栓系统图

自动喷淋、自动扫描射水高空水炮系统图

卫生间给水管道系统图

卫生间排水管道系统图

卫生间给水管道布置平面

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 大型会展中心 - 1
    大型会展中心 - 1
  • 大型会展中心 - 2
    大型会展中心 - 2
  • 大型会展中心 - 3
    大型会展中心 - 3
  • 大型会展中心 - 4
    大型会展中心 - 4
  • 大型会展中心 - 5
    大型会展中心 - 5
  • 大型会展中心 - 6
    大型会展中心 - 6
以上是部分截图,请下载附件后查看完整高清内容
