8136平米学院建筑空调系统设计施工CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：教育,文化
建筑高度类型：多层建筑
建筑设计面积：8136平方米
图纸设计深度：施工图
设计内容：空调
冷热源：电动压缩式冷水机组
水系统：单式泵,变流量,双管制,异程式,闭式
送风方式：散流器送风

附件详情

空调水循环原理图
空调设计施工说明

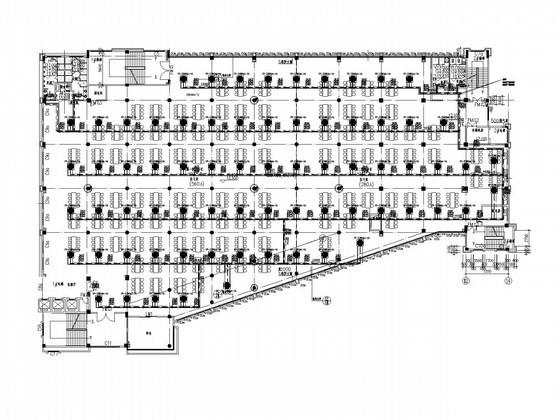

食堂六层空调系统平面图

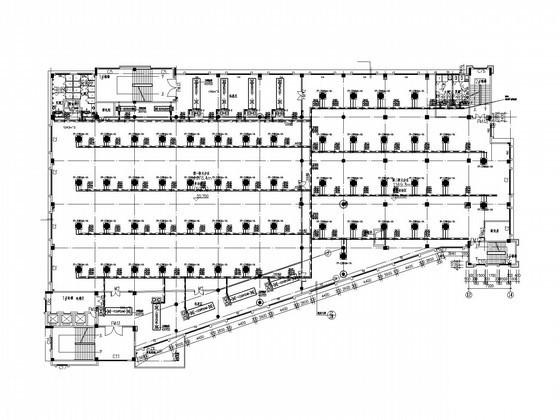

食堂四、五层空调平面图
......

附件详情

一、项目概要：
该项目为新校区一期建设工程－食堂四、五、六空调系统工程，总空调面积8136平方米左右......
二、冷热源：
本建筑计算夏季制冷负荷为2448.76Kw，制冷主机选用志高风冷热泵模块机组15台，，每台制冷量为130Kw......
三、空调系统：
本楼空调水系统为一次泵负荷侧变流量两管制闭式循环系统。水系统立管为异层式；所有末端空调设备均设置温控开关，支干管设置水力平衡调节阀......

图纸共5张

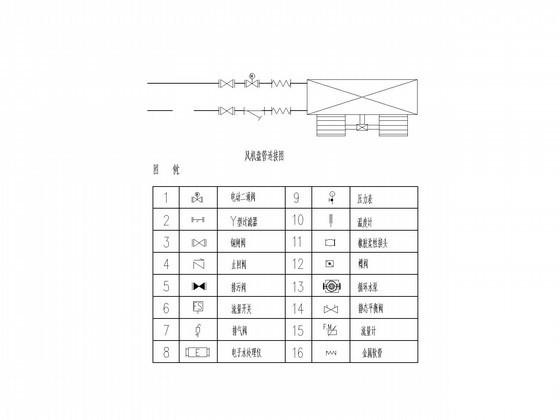

风机盘管连接图

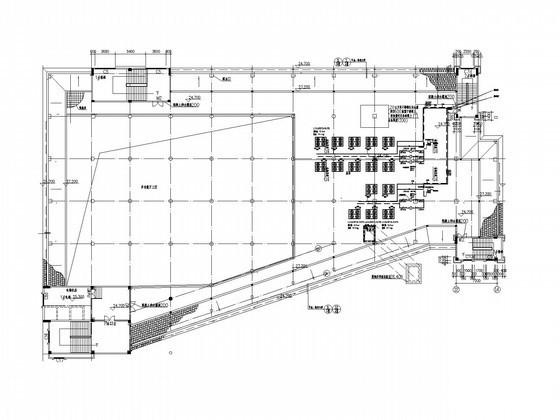

食堂屋顶模块机平面图

空调系统平面图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
