1270平米两层小区配套托儿所建筑施工CAD图纸

  • 图纸设计深度:施工图
  • 建筑设计面积:1270.1平方米
  • 占地面积:616.7平方米
  • 建筑高度:9.2米
  • 建筑层数:2层
  • 参考图纸:12 张

附件详情

功能:幼儿园、超市
总开间x进深:45.6x24米
资料包含:设计说明、做法表、各层平面图、立面图、剖面图、门窗表、门窗大样、楼梯大样、 节点详图


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

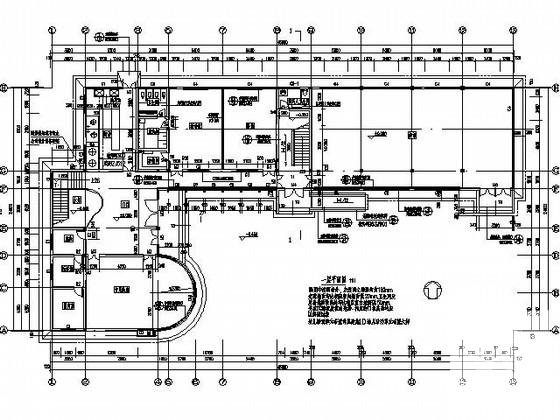

  • 小区建筑施工图纸 - 1
    小区建筑施工图纸 - 1

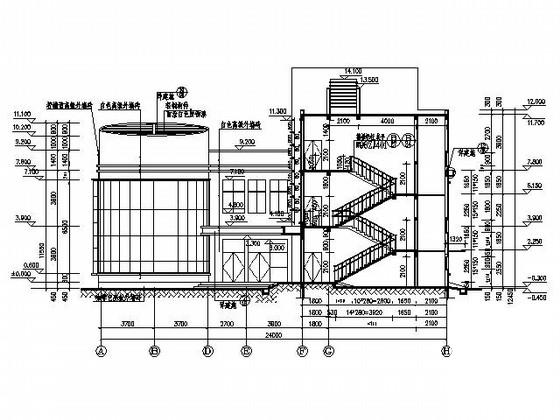

  • 小区建筑施工图纸 - 2
    小区建筑施工图纸 - 2

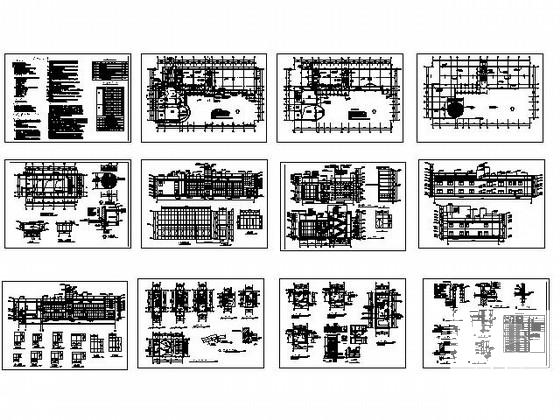

  • 小区建筑施工图纸 - 3
    小区建筑施工图纸 - 3

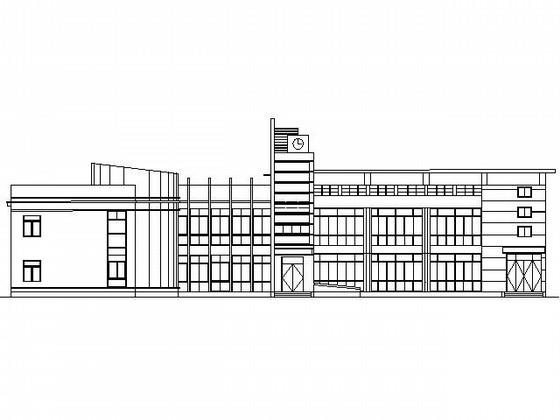

  • 小区建筑施工图纸 - 4
    小区建筑施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
