3层8695平米小区配套楼空调通风设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:办公,娱乐,餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计面积:8695.06平方米
  • 地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气源热泵
  • 空调系统:全空气系统,空气-水系统
  • 水系统:单式泵,变流量
  • 节点大样:水泵,风机盘管,管道支吊架
  • 特殊系统:除湿热泵系统
  • 项目所在地:江苏

附件详情

  • 暖通设计说明
  • 暖通施工说明
  • 江苏省公共建筑节能设计专篇(暖通)
  • 暖通通用图例及设备材料表
  • 通风、防排烟与空调(风)平面图
  • 空调水管平面图
  • 安装详图
  • 空调设备接管及详图
  • AHU机房详图
  • 泳池除湿热泵详图
  • 水系统流程图
  • 水系统原理图
  • 泳池除湿热泵原理图

附件详情

稿件为江苏苏州某住宅小区配套楼空调通风设计施工图纸,含泳池除湿热泵设计,安装详图比较多,甲级设计院设计。总建筑面积8695.06m^2,地上3层,建筑高17.26m,建筑主要功能为配套服务,属二类公共建筑。
设计内容:各区舒适性空调设计、通风及防排烟设计。该项目单位建筑面积冷负荷指标约为136.2W/m^2,单位建筑面积热负荷指标约为81.7W/m^2。大空间空调采用全空气系统,三楼设置一个AHU空调机房,集中送、回风,新风由新风管井集中采集,与回风混合处理后送入室内。办公及其他场所为风机盘管加新风,送风形式上送上回或侧送上回,其他空调区域使用吊顶式空调器加新风,送风形式为上送上回……

,图纸共21张。

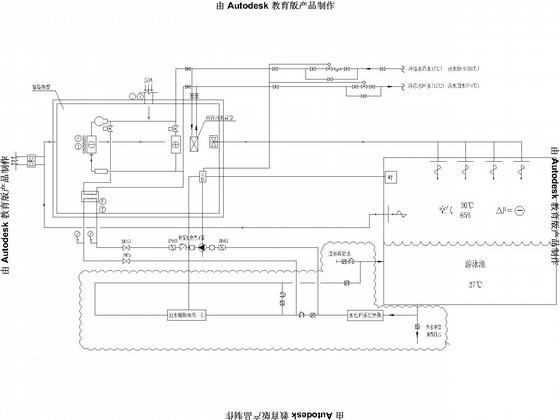

泳池除湿热泵控制原理图

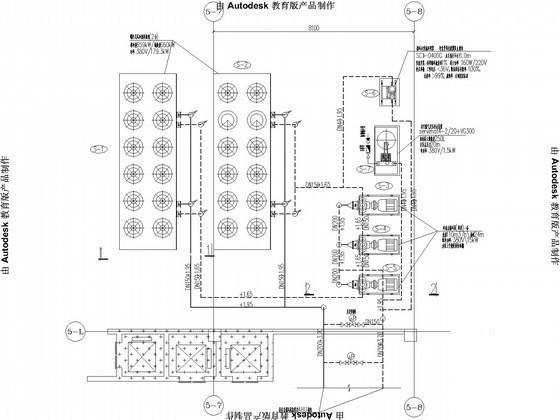

室外空调设备接管示意图

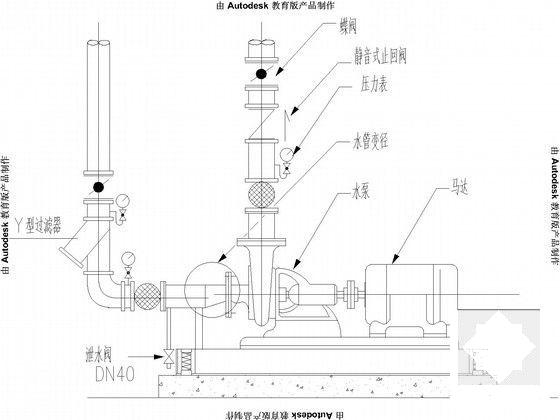

水泵配管及安装详图

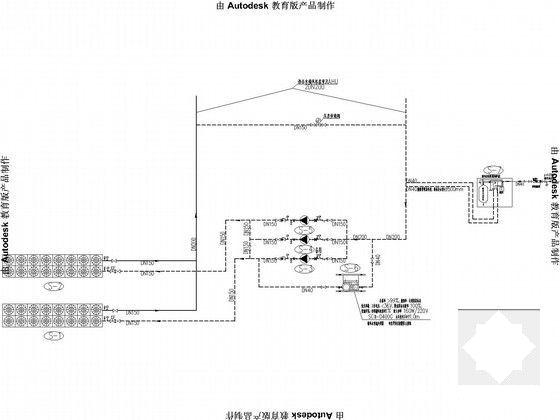

水系统原理图

泳池除湿热泵详图

水系统流程图

管道出屋面防水详图

安装详图

风系统大样

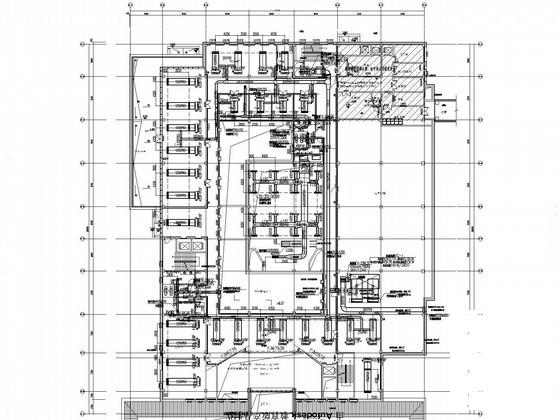

水系统平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 小区配套设计 - 1
    小区配套设计 - 1
  • 小区配套设计 - 2
    小区配套设计 - 2
  • 小区配套设计 - 3
    小区配套设计 - 3
  • 小区配套设计 - 4
    小区配套设计 - 4
  • 小区配套设计 - 5
    小区配套设计 - 5
  • 小区配套设计 - 6
    小区配套设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
