化工污水生化处理曝气系统CAD大样图

附件详情

处理规模：10m3/h，原水水质情况：COD4100mg/l，BOD/COD=0.7，硫酸盐15000~30000mg/l；出水要求：COD 60mg/l。工艺流程：气浮+水解酸化（10h）+一级完全混合好氧（48h）+中间沉淀池（4h）+二级延时曝气（48h）+MBR（10h）。

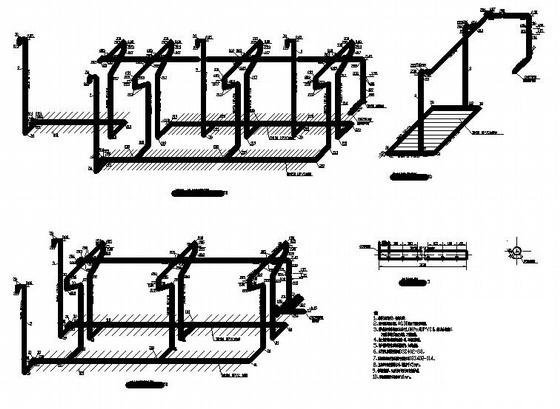

图纸主要包括生化处理池曝气管路平面图、剖面图及生化处理池曝气管路系统图、配气圆管支墩大样图、阀门井大样图 等，共2张图纸。
