21000平米32层商住楼空调系统设计施工CAD大样图

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:21000平方米
  • 建筑地上层数:32层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:74张
  • 设计年代:近代
  • 设计内容:空调,防排烟,冷热源,机房
  • 冷热源:锅炉
  • 空调系统:全空气系统,制冷剂系统
  • 采暖系统:户式燃气炉
  • 水系统:变流量,双管制
  • 节点大样:水泵,空气处理机组
  • 项目所在地:广东

附件详情

  • 设计说明书
  • 设备材料表
  • 防排烟、通风系统图
  • 加压送风系统图
  • 机房大样图
  • 泳池会所空调平面图
  • 泳厅空调系统图
  • 施工设计系统图

附件详情

一项目概况: 该项目为广东省,总建筑设计面积:219077.27平米,地上32层,地下2层,建筑高度89.35~99.55米。包括住宅及其配套商业、机动车停车库等。设计内容包括空调、通风、消防排烟及加压送风系统的施工图设计......
二、设计内容:
1、游泳厅空调设计:泳池室内空间面积为800m2,层高为8.0m;游泳池面积为501m2; 经负荷计算,泳厅冬季总抽湿负荷为51.1kg/h,夏季总抽湿负荷为79kg/h, 设备选型 抽湿负荷为81kg/h.冬季建筑物热损失和新风耗热量为110KW,夏季总热负荷为114.3KW,显热负荷为59KW. 泳厅及与其连通空间空调系统采用室内泳池抽湿热泵空调机组,新风经抽湿热泵机组新风口负压吸入。空调辅助加热系统采用直流式燃气热水炉......
2、住宅空调设计:采用分体立柜式空调和分体挂壁式空调,在适当位置预留冷凝水立管、室外机位置。户型较大的高档住宅采用一拖多的变制冷剂流量分体空调系统,并设置全热回收式新风热交换系统......
3、商铺空调设计:小商铺采用分体立柜式空调和分体挂壁式空调......
4、会所空调设计:会所采用一拖多式变制冷剂流量分体空调系统(简称VRV系统),并设置全热回收式新风热交换系统。
5、通风排烟设计:所有的卫生间均设有机械通风系统。公共卫生间、更衣室排风量按换气次数15次/时计算。住宅卫生间按换气次数10次/时计算,住户自理。不满足自然排烟的防烟楼梯间、消防电梯前室分别设置各自独立的机械加压送风系统......

,共计74页。

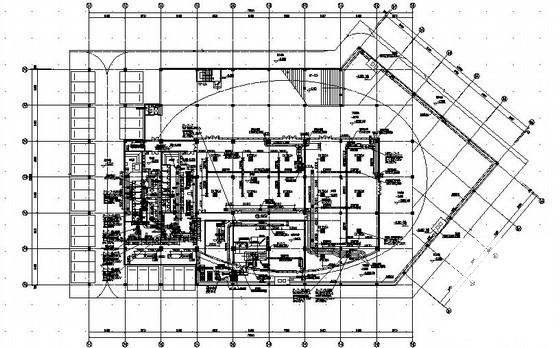

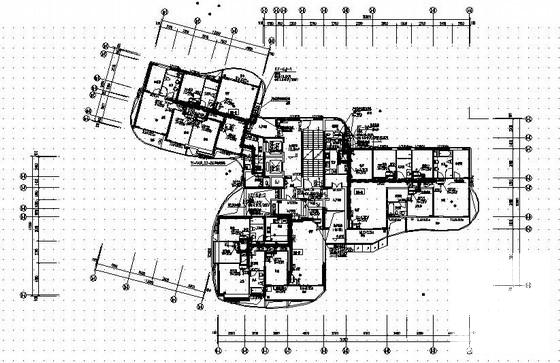

空调冷媒管平面图

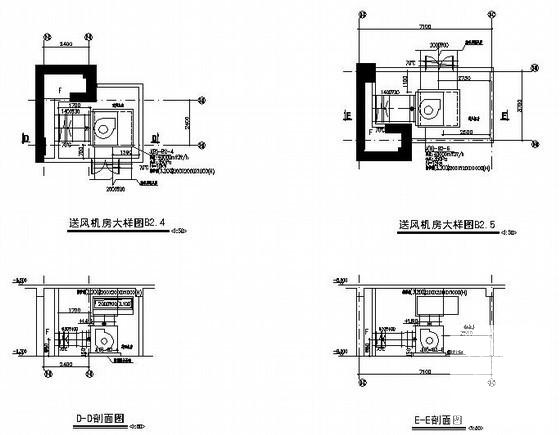

设备大样图

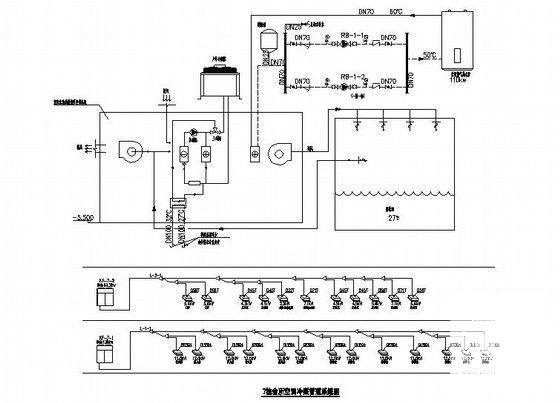

泳厅空调冷媒水管系统图

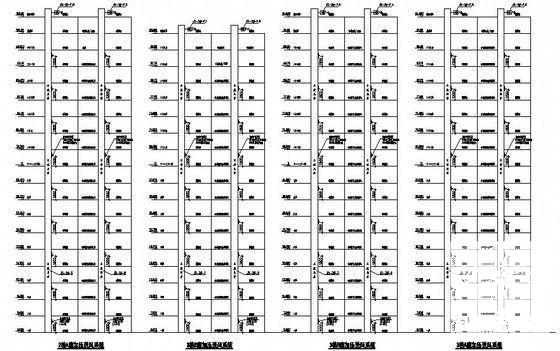

加压送风系统图

施工系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 商住楼空调 - 1
    商住楼空调 - 1
  • 商住楼空调 - 2
    商住楼空调 - 2
  • 商住楼空调 - 3
    商住楼空调 - 3
  • 商住楼空调 - 4
    商住楼空调 - 4
  • 商住楼空调 - 5
    商住楼空调 - 5
  • 商住楼空调 - 6
    商住楼空调 - 6
以上是部分截图,请下载附件后查看完整高清内容
