3层综合服务部强弱电施工CAD图纸
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：10张
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第三类
- 项目所在地：安徽
- 强电设计： 供配电系统 ,低压配电,建筑物防雷,接地安全,其它
- 弱电设计：综合布线系统,有线电视和卫星接收系统
附件详情
- 1、配电箱系统图 综合布线系统图 电视系统图

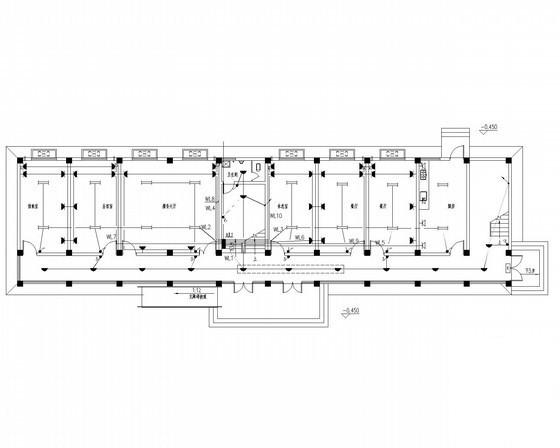

- 2、一~三层强电平面图
- 3、一~三层 弱电平面图
- 4、屋顶 防雷平面图
- 5、接地平面图
附件详情
该项目位于内安徽，项目为安徽某综合服务部，其中包括：厨房，餐厅，休息室，服务大厅，会客厅，值班室。
设计范围包括变配电系统、接地线图及安全措施、综合布线系统、电视系统等。
该附件，总共10张。

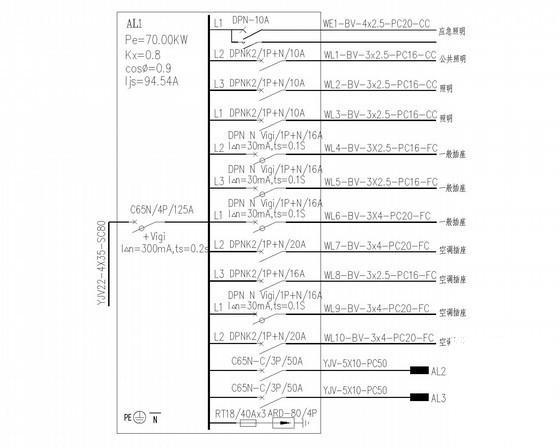

配电箱系统图

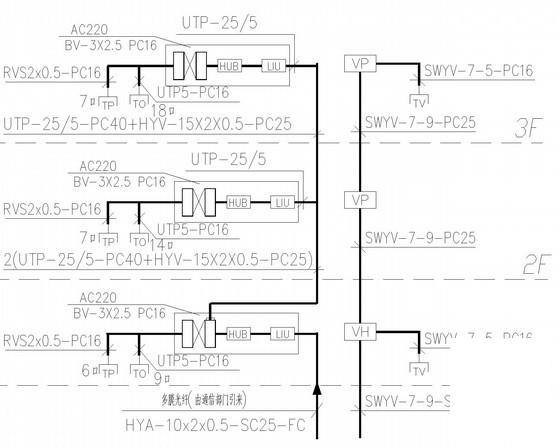

综合布线及电视系统

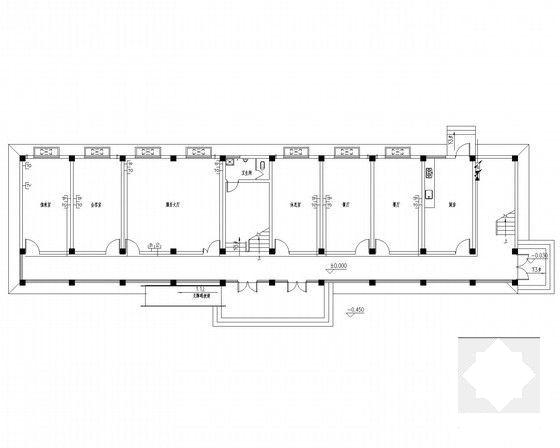

一层弱电平面图

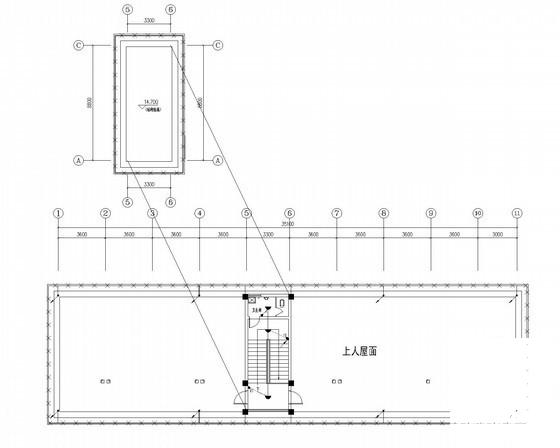

防雷平面图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
综合强弱电 - 1 -
综合强弱电 - 2 -
综合强弱电 - 3 -
综合强弱电 - 4 -
综合强弱电 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-29
- 评论次数：0
- 浏览次数：0
- 文件大小：0.72 MB
- 收藏次数：0
-
文件名称：
附件-995856078866779587898.rar
综合强弱电下载
