3层汽车4s店强弱电施工CAD图纸
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：23张
- 设计年代：近代
- 防雷等级：第三类
- 接地方式：TN-C-S
- 项目所在地：黑龙江
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：综合布线系统,信息网络系统,其它
附件详情
- 1、设备表
- 2、说明书及图例 弱电系统图
- 3、电力系统图（一、二）
- 4、一层动力干线平面图
- 5、一~三层 照明平面图
- 6、夹层照明平面图
- 7、一~三层配电平面图
- 8、夹层配电平面图
- 9、屋面层照明及动力平面图
- 10、一、二层空调配电平面图
- 11、一~三层 弱电平面图
- 12、夹层配电平面图
- 13、屋面 防雷平面图
- 14、基础接地平面图
附件详情
该项目位于黑龙江，项目为汽车4S店强弱电建设工程。
设计范围为：低压配电系统；动力照明系统；防雷接地系统；网络电话系统等。
该附件，总共23张。

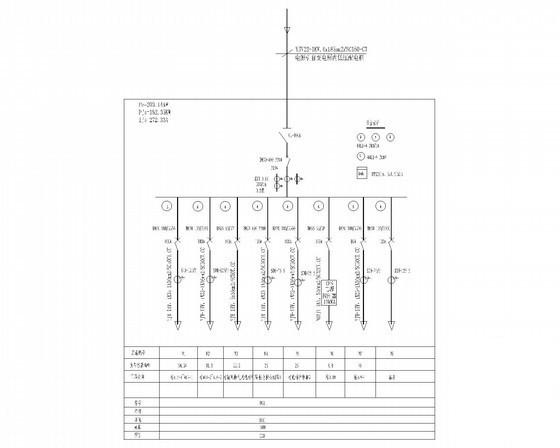

电力系统图

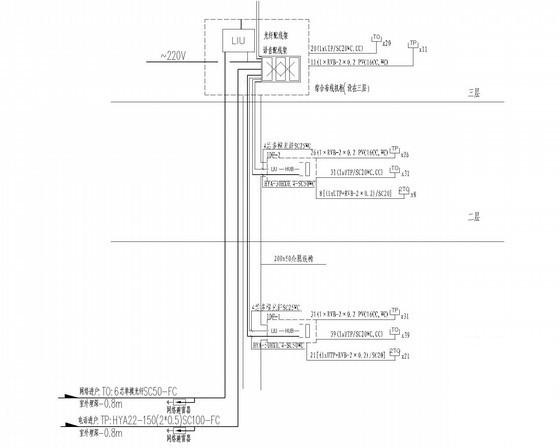

综合布线系统图

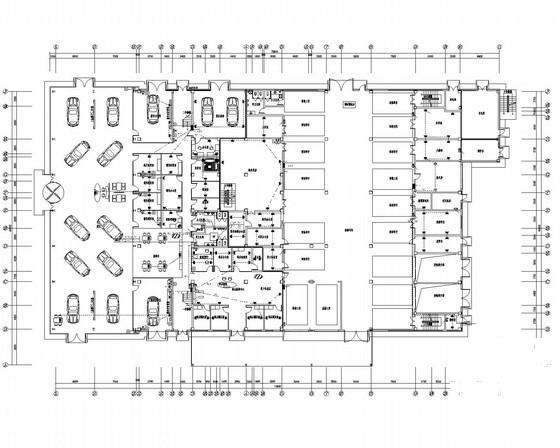

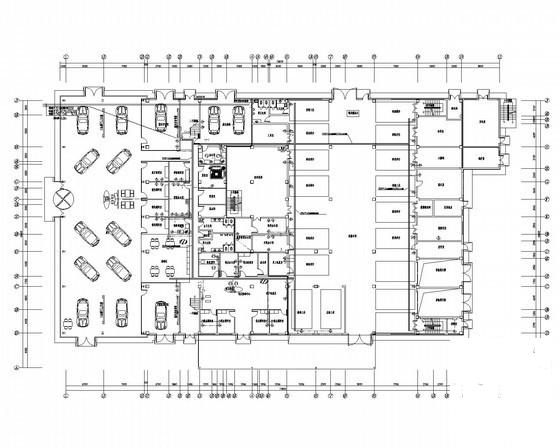

一层弱电平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
强弱电施工图纸 - 1 -
强弱电施工图纸 - 2 -
强弱电施工图纸 - 3 -
强弱电施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-29
- 评论次数：0
- 浏览次数：0
- 文件大小：4.83 MB
- 收藏次数：0
-
文件名称：
附件-995856050697857568875.rar
强弱电施工图纸下载
