8925平米3层汽车4S店强弱电施工CAD图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:8925.11平方米
  • 地上层数:3层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:45张
  • 设计年代:近代
  • 地下室用途:人防
  • 节点大样:人防
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:福建
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计: 火灾自动报警系统 ,其它

附件详情

  • 资料目录
  • 设计说明
  • 低压配电干线图
  • 泵房消防系统图
  • 配电系统图
  • 主要设备材料表
  • 泵房干线平面图
  • 泵房照明平面图
  • 泵房消防平面图
  • 基础接地平面图
  • 一层电照平面图
  • 一层 弱电平面图
  • 屋面 防雷平面图
  • 基础接地平面图
  • 变配电主结线图
  • 电气节能专项设计说明
  • 电气总平面图
  • 低压配电干线图
  • 综合布线系统图
  • 有线电视系统图
  • 配电系统图
  • 二层电照平面图
  • 三层电照平面图
  • 屋顶防雷平面图
  • 基础接地平面图
  • 一层弱电平面图
  • 二层弱电平面图
  • 三层弱电平面图
  • 消防系统干线图
  • 一层干线平面图
  • 二层干线平面图
  • 三层干线平面图
  • 一层照明平面图
  • 二层照明平面图
  • 三层照明平面图
  • 屋顶防雷平面图
  • 基础接地平面图
  • 一层弱电平面图
  • 二层弱电平面图
  • 三层弱电平面图
  • 一层消防平面图
  • 二层消防平面图
  • 三层消防平面图
  • 屋顶消防平面图
  • ……

附件详情

该项目为汽车4S店。工程地点:福建省。项目名称:汽车4S店,内设展厅、办公,配套汽车库及修车库。建筑总高度:13.8米;总建筑设计面积:8925.11平方米;综合楼一 、二层为办公大厅,三层为办公室。建筑总高度:13.5米;总建筑设计面积:2152.52平方米。室外消防用水量小于25L/S,耐火等级为二级。修车库为Ⅱ类修车库。消防用电负荷均为Ⅲ级负荷。设计范围:1)配电间低压配电系统;2)电力配电系统; 3)照明系统;4)建筑物防雷、接地系统及安全措施;5)火灾自动报警及消防联动控制系统。,图纸共45张。

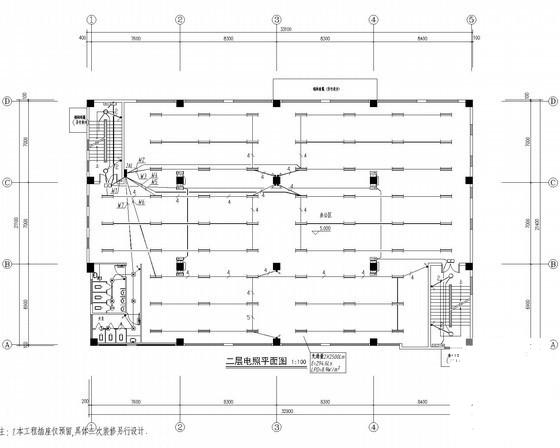

二层电照平面图
