2层加油站建筑水暖施工CAD图纸
- 附件设计说明：有
- 建筑类别：交通建筑
- 建筑高度类型：多层建筑
- 建筑设计结构形式：其他结构
- 建筑设计面积：450平方米
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：15张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 大样节点：阀门管件
- 项目所在地：湖南
附件详情
- 资料目录
- 给排水设计说明
- 站区给水排水 平面布置图
- 站区消防设施平面布置图
- 站房给水平面图
- 站房排水平面图
- 站房给排水系统图
- 站房屋面给排水平面图及热水器立面图
- 洗车房给排水平面图、系统图
- 储水罐给水配管图
- 便利店给排水平面、系统图
- 站房通风及空调平面图
- 洗车房通风平面图
- 便利店通风及空调平面图
附件详情
该项目位于湖南，是一加油站建筑项目，建筑面积:450平米,建筑层数为地上两层，一层层高为3.6米，二层层高为3.0米，建筑总高度为7.5米；建筑结构类别为丙类；防火设计为建筑3类；
该项目设计范围：室内给水系统、排水系统、雨水系统、喷淋系统等；
，共计15张图纸

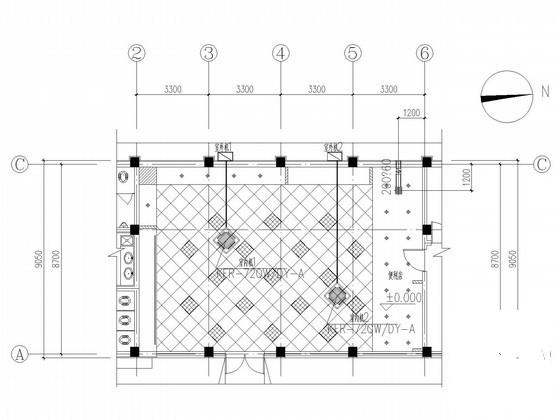

便利店通风及空调平面图

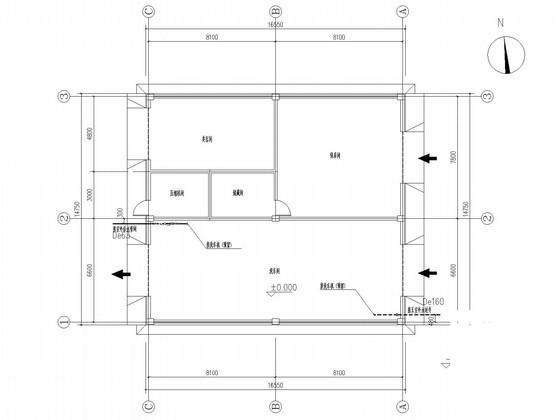

洗车房给排水平面图

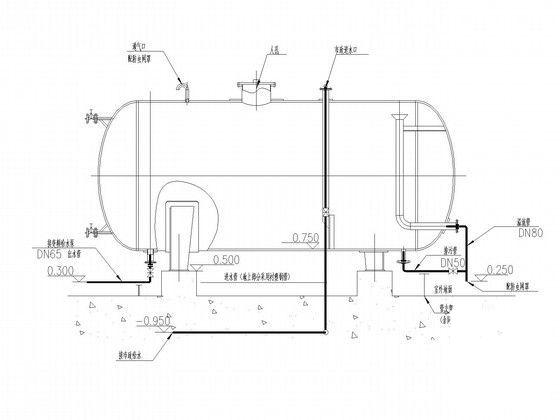

储水罐给水配管图

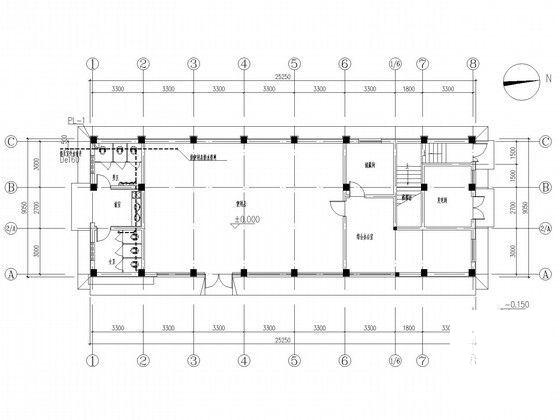

站房一层排水平面图
站房给水系统图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
建筑水暖施工图纸 - 1 -
建筑水暖施工图纸 - 2 -
建筑水暖施工图纸 - 3 -
建筑水暖施工图纸 - 4 -
建筑水暖施工图纸 - 5 -
建筑水暖施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-29
- 评论次数：0
- 浏览次数：0
- 文件大小：1.19 MB
- 收藏次数：0
-
文件名称：
附件-995860595787557788568.rar
