一、设计依据 　　1、<<建筑给水排水设计规范>>(GB50015-2003) 　　2、<<建筑给水排水及采暖工程施工质量验收规范>>(GB50242－2002) 　　3、<<建筑排水硬聚氯乙烯管道工程技术规程>>(CJJ/T 29－98) 　　4、<<汽车加油加气站设计与施工规范>>(GB50156－2002) 　　5、工艺专业提供的总平面图、土建专业提供的平、立、剖面图和甲方提供的设计委托书。 　　二、设计范围1、室内外生活给水系统。2、室内外排水系统。 　　三、生活给水系统 　　1、水源加油站内最高日用水量为10m /d，站内设水井一眼，潜水泵一台，与气压罐联合供水，潜水 泵根据当地情况确定。隔膜式气压给水罐容积V=0.5m ，最低工作压力P1=0.12MPa 　　（启泵），最高工作压力P2=0.30MPa（停泵），安全阀设定压力0.35MPa，设备安装 　　 参见产品说明书，以上设备要求有资质的正规厂家生产安装，并配套安装自控系统。 　　2、管材的选用室内外给水管采用热浸镀锌钢管，螺纹连接。 　　3、管道安装方式 　　给水管道立管采用明装，卫生间支管采用暗装或局部明装。给水管道上阀门如未标明，原则上DN≤50采用截止阀，DN>50时采用闸阀。 　　公称压力1.0MPa 。 　　4、给水管道穿越伸缩缝时采用金属波纹管。室外埋地部分采用加强级环氧煤沥青防腐；地上部分采用 　　 30mm橡塑保温。

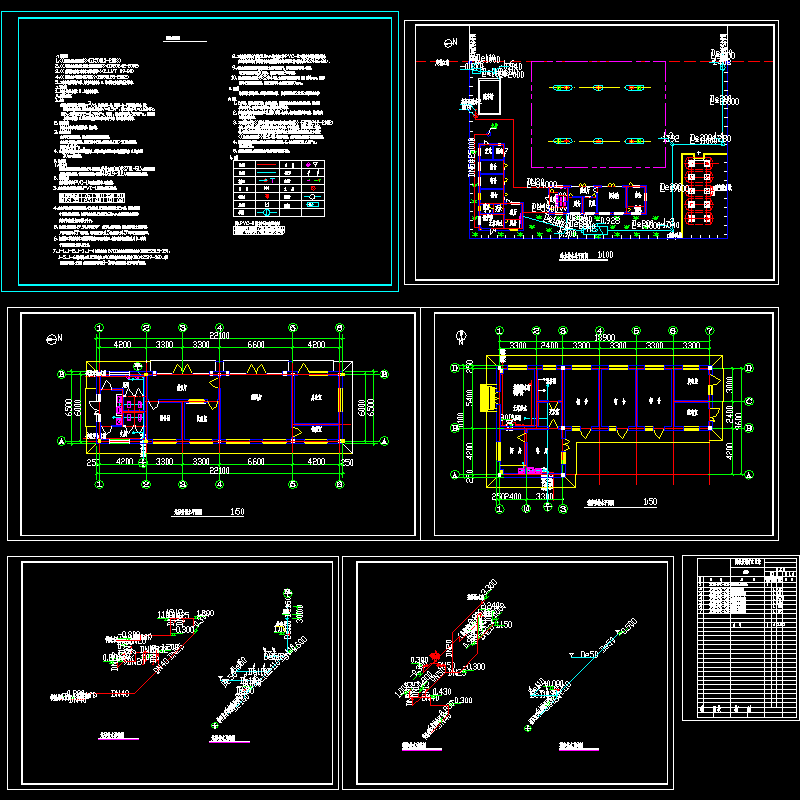

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
