一份单层中石化加油站建筑施工CAD图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 建筑设计面积：126.56平方米
• 建筑高度：4.5米
• 建筑层数：1层
• 参考图纸：10张

附件详情

资料包含：建筑设计总说明、节能专篇、平面图、立面图、剖面图、罩棚平立面图、油罐基础、储罐区场地断面、围墙及加油场地施工大样图、卸油口及消防箱制作详图、加油站加油岛制作详图

图5

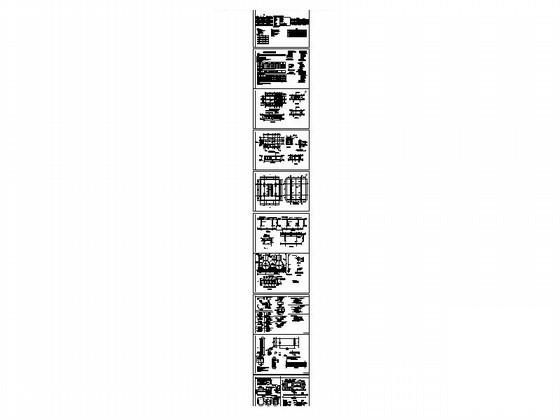

第 1 张图

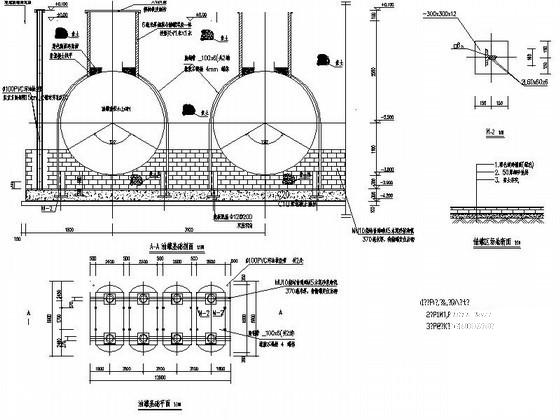

第 2 张图

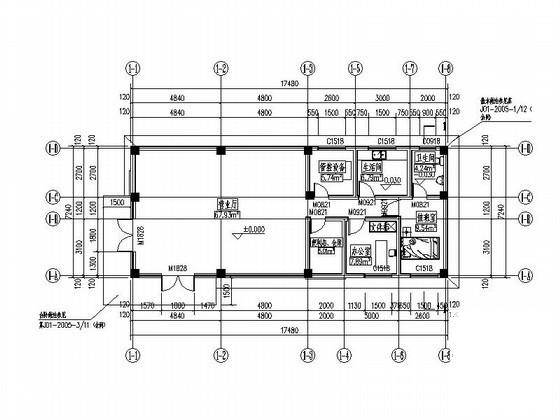

第 3 张图

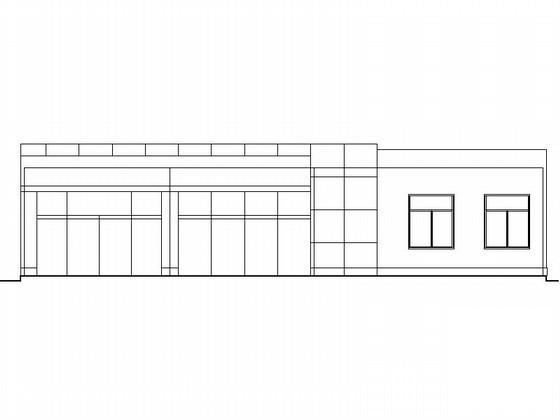

第 4 张图

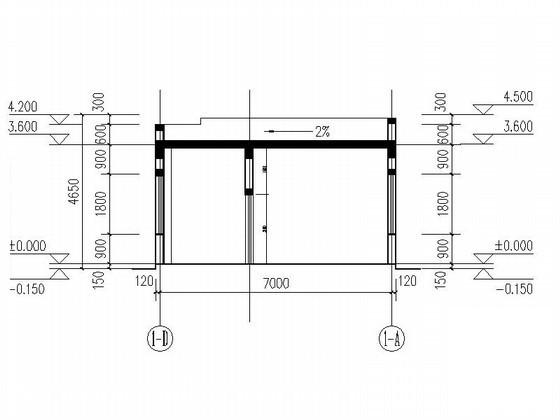

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
