14层供水服务楼通风空调工程CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公,酒店
  • 建筑高度类型:高层建筑
  • 建筑地上层数:14层
  • 图纸设计深度:施工图
  • 参考图纸:39张
  • 设计内容:空调,通风,防排烟,其它
  • 冷热源:电动压缩式冷水机组,空气源热泵
  • 空调系统:空气-水系统
  • 项目所在地:广东

附件详情

该资料为供水总公司供水服务楼通风及空调工程。由办公,酒店及地下车库组成。大楼共十四层,属于高度大于50米的一类公共建筑。该资料主要内容为:大楼消防通风,办公部分空调通风,酒店部分仅预留空调冷冻水主管。
大楼采用中央空调系统。根据功能不同办公部分和酒店部分分别设置空调系统。办公部分空调采用水冷螺杆机组加风冷热泵机组。水冷主机置于地下一层冷冻机房,冷却塔及风冷热泵机组置于十四层面。酒店部分空调采用水冷螺杆机组。主机置于地下一层冷冻机房内,冷却塔至于屋面。该项目地下一层汽车库按六次换气设置排风系统,进风由车道自然补风。地下一层的冷冻机房、水泵房按六次排风系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

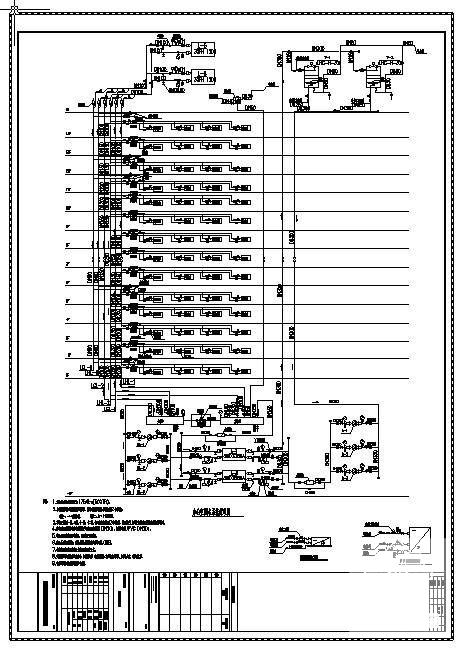

  • 通风空调工程施工图 - 1
    通风空调工程施工图 - 1

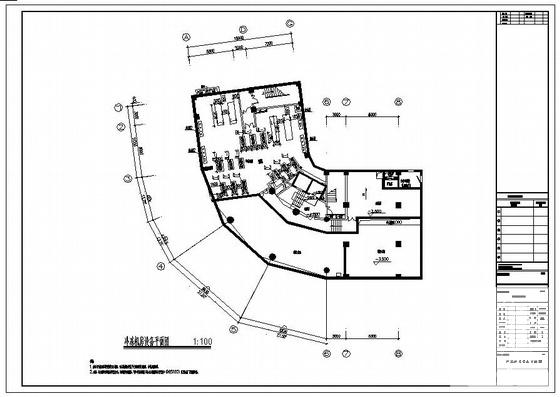

  • 通风空调工程施工图 - 2
    通风空调工程施工图 - 2

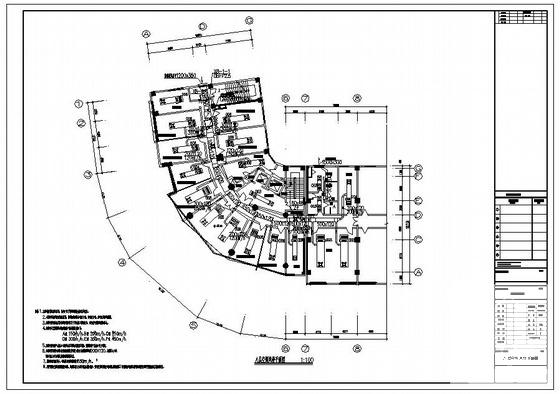

  • 通风空调工程施工图 - 3
    通风空调工程施工图 - 3

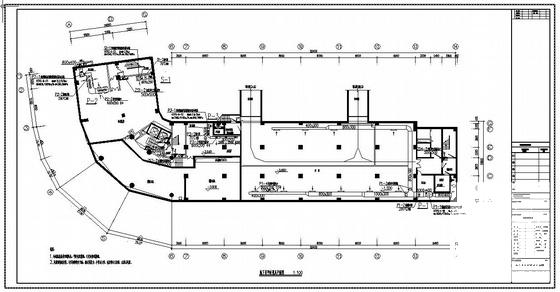

  • 通风空调工程施工图 - 4
