8942平米3层4S店空调通风设计施工CAD大样图
- 附件设计说明：有
- 建筑类别：商业,其他
- 建筑高度类型：多层建筑
- 建筑设计面积：8942.06平方米
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：19张
- 设计年代：近代
- 设计内容：空调,通风,防排烟
- 冷热源：空气调节器
- 空调系统：全空气系统,制冷剂系统
- 送风方式：散流器送风
- 节点大样：管道支吊架
- 项目所在地：广东
附件详情
- 资料目录
- 主要设备材料表
- 空调、通风工程施工图设计总说明
- 空调通风工程安装通用说明及图例
- 空调、通风及防排烟平面图
- 空调冷媒管平面图
- 防排烟系统示意图
- 冷媒管系统示意图
- 冷媒管安装大样图
- 风管、阀门安装大样图
附件详情
稿件为深圳某汽车4S店空调通风设计施工图纸；总建筑面积为 8942.06m2，为4S店展厅及办公用房、修车间、附房等，主体最大建筑高度17.95m。系二类多层建筑。
设计内容：展厅，办公区域全年舒适性中央空调系统设计；建筑物通风及防排烟系统设计。
，图纸共19张。

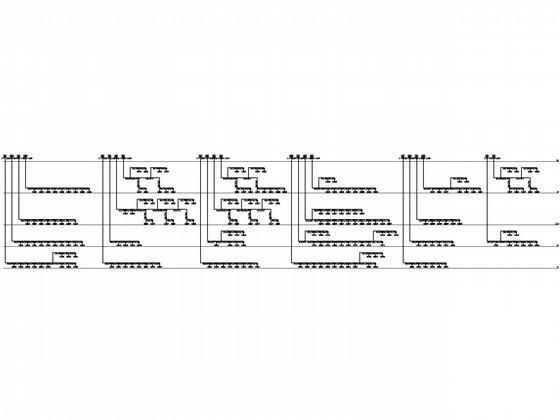

展厅、办公区域冷媒管系统示意图

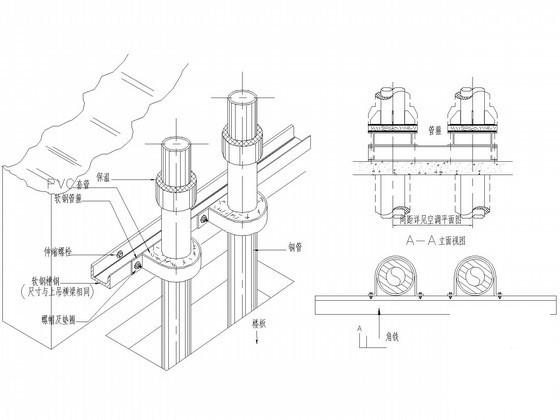

竖管锚锭大样

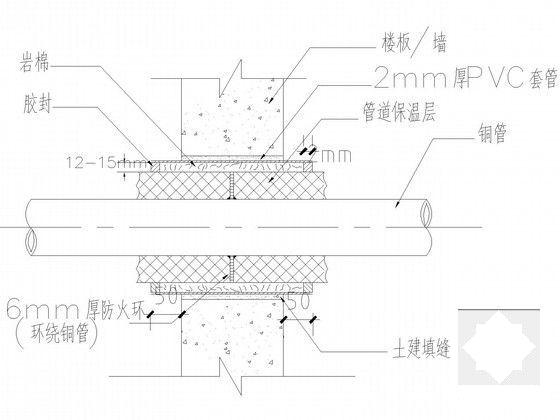

保温铜管贯穿防火结构层的安装详图

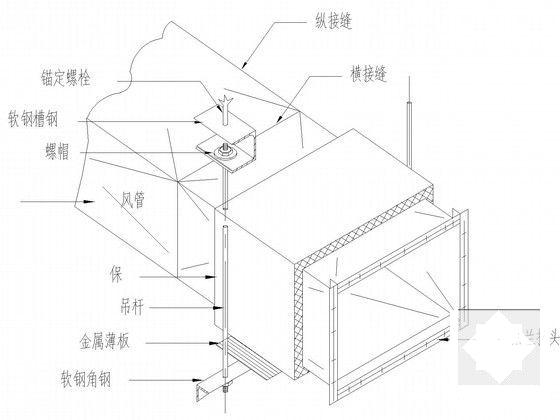

顶棚悬挂之风管支承详图
排烟系统示意图

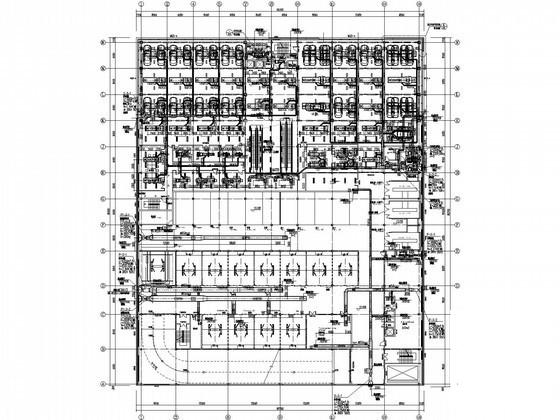

空调冷媒管平面图
深圳4S店空调通风设计施工图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
空调大样图 - 1 -
空调大样图 - 2 -
空调大样图 - 3 -
空调大样图 - 4 -
空调大样图 - 5 -
空调大样图 - 6
以上是部分截图，请下载附件后查看完整高清内容
