[CAD]5000平米4S店中央空调图纸.dwg

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计内容：中央空调
• CAD版本：CAD2000
• 参考图纸：8张
• 建筑设计面积：5000平方米
• 建筑地上层数：2层

附件详情

此项目位于河北省唐山市站，为商业建筑，含4S店展厅及办公区地源热泵中央空调工程，总建筑面积约5000平方米，为冬季向室内供暖、夏季向室内供冷的冬夏两用中央空调。室内采用风机盘管进行采暖及制冷。制冷机组对应的地源和末端侧分别设置三台循环水泵（两用一备，每台设备对应一台循环泵），夏季提供7-12℃的冷水，冬季提供45-40℃的热水。机房内设两台定压补水机组，分别为地源侧和末端侧补水定压，定压方式为补水泵定压。

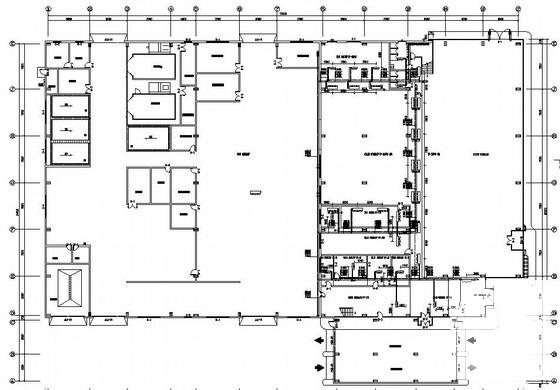

第 1 张图

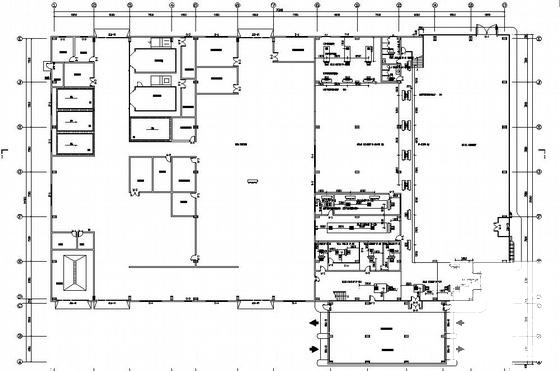

第 2 张图

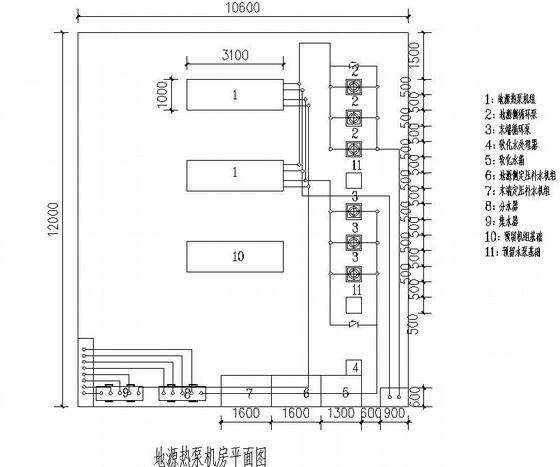

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
