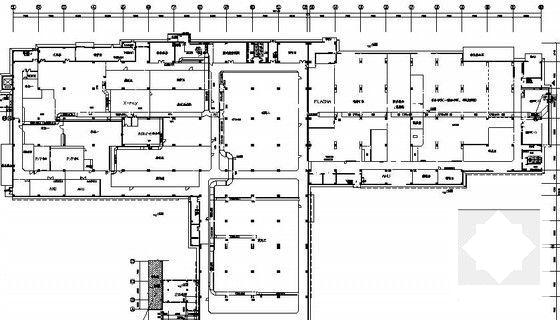

50000平米5层厂房空调通风设计施工CAD图纸

附件详情

厂房建筑面积50000m2,地上五层，该资料只包含系统末端 设备选型 及管路布置，冷热源及其它系统需求均接自主机房管井预留，预留容量不足或多出另作变更设计；

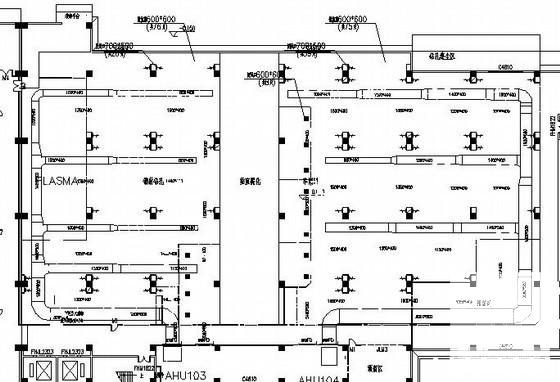

空调系统：1.微影无尘室采用MAU+FFU+DCC空调方式,气流组织上送下回；
2.AOI无尘室、叠板、叠合、镭射钻孔区采用AHU+HEPABOX空调方式，气流组织上送下回；
3.钻孔区采用AHU+散流器空调方式，气流组织上送下回；
4.一般区采用MAU全新风补风，定点送风，不设回风。
5.所有空调箱风机设置变频器以调整风量。
自动控制：1.整个空调系统均采用现场DDC控制（预留中央监控接口），包括空调二次冰水系统，空调送回风系统。
2.空调机组的回水管路上设电动二通阀，根据回风温度对水量进行比例调节；过滤器压差超值报警。
3.设置自动控制的空调系统，应同时具有手动控制的功能。

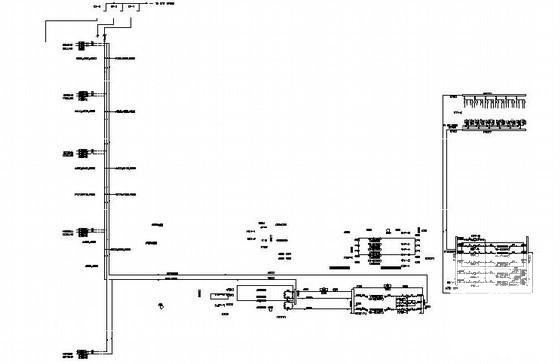

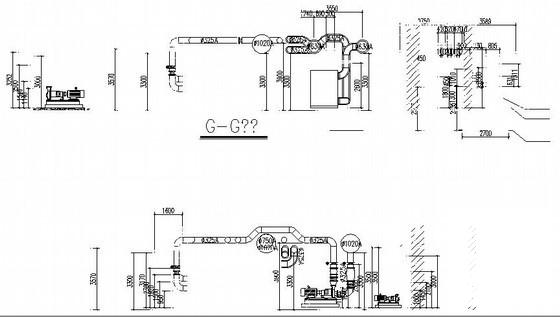

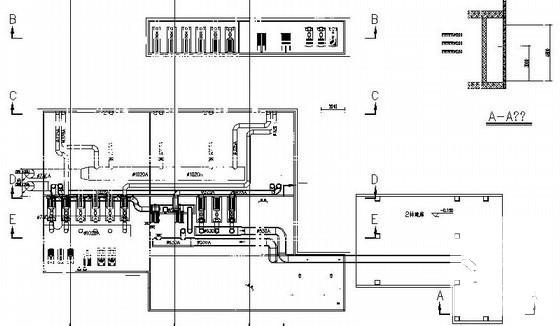

工务栋建筑的空调机房的设计，机房水系统的设计等...

，图纸共24张。
