厂房钢管落地脚手架施工方案_CAD

附件详情

  • 第一节 编制依据
  • 第二节 项目概要
  • 第三节 脚手架 方案选择
  • 第四节 脚手架材料选择
  • 第五节 脚手架搭设流程及要求
  • 第六节 脚手架的劳动力安排
  • 第七节 脚手架的检查与验收
  • 第八节 脚手架搭设安全技术措施
  • 第九节 脚手架拆除安全技术措施
  • 第十节 脚手架计算书
  • 一、参数信息:
  • 二、大横杆的计算:
  • 三、小横杆的计算:
  • 四、扣件抗滑力的计算:
  • 五、脚手架立杆荷载计算:
  • 六、立杆的稳定性计算:
  • 七、最大搭设高度的计算:
  • 八、连墙件的稳定性计算:
  • 九、立杆的 地基承载力计算 :

附件详情

该建筑为一层钢与钢筋砼结构,建筑物檐高为4.00米,最大跨度21.75米,建筑面积为12180.00平方米。工程造价4618467.84元。建筑设防烈度6度,建筑耐火等级为二级

l、钢管落地脚手架,选用外径48mm,壁厚3.5mm,钢材强度等级Q235-A,钢管表面应平直光滑,不应有裂纹、分层、压痕、划道和硬弯,新用的钢管要有出厂合格证。
2、该项目钢管脚手架的搭设使用可锻铸造扣件,应符合建设部《钢管脚手扣件标准》JGJ22-85的要求,由有扣件生产许可证的生产厂家提供,不得有裂纹、气孔、缩松、砂眼等锻造缺陷,扣件的规格应与钢管相匹配,贴和面应干整,活动部位灵活,夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。
3、搭设架子前应进行保养,除锈并统一涂色,颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色,剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。
4、脚手板、脚手片采用符合有关要求。
5、安全网采用密目式安全网,网目应满足2000目/100cm2,做耐贯穿试验不穿透,1.6×1.8m的单张网重量在3kg以上,颜色应满足环境效果要求,选用绿色。要求阻燃,使用的安全网必须有产品生产许可证和质量合格证。
落地脚手架搭设的工艺流程为:场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆(搁栅)→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网、平网。

,共1万余字

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

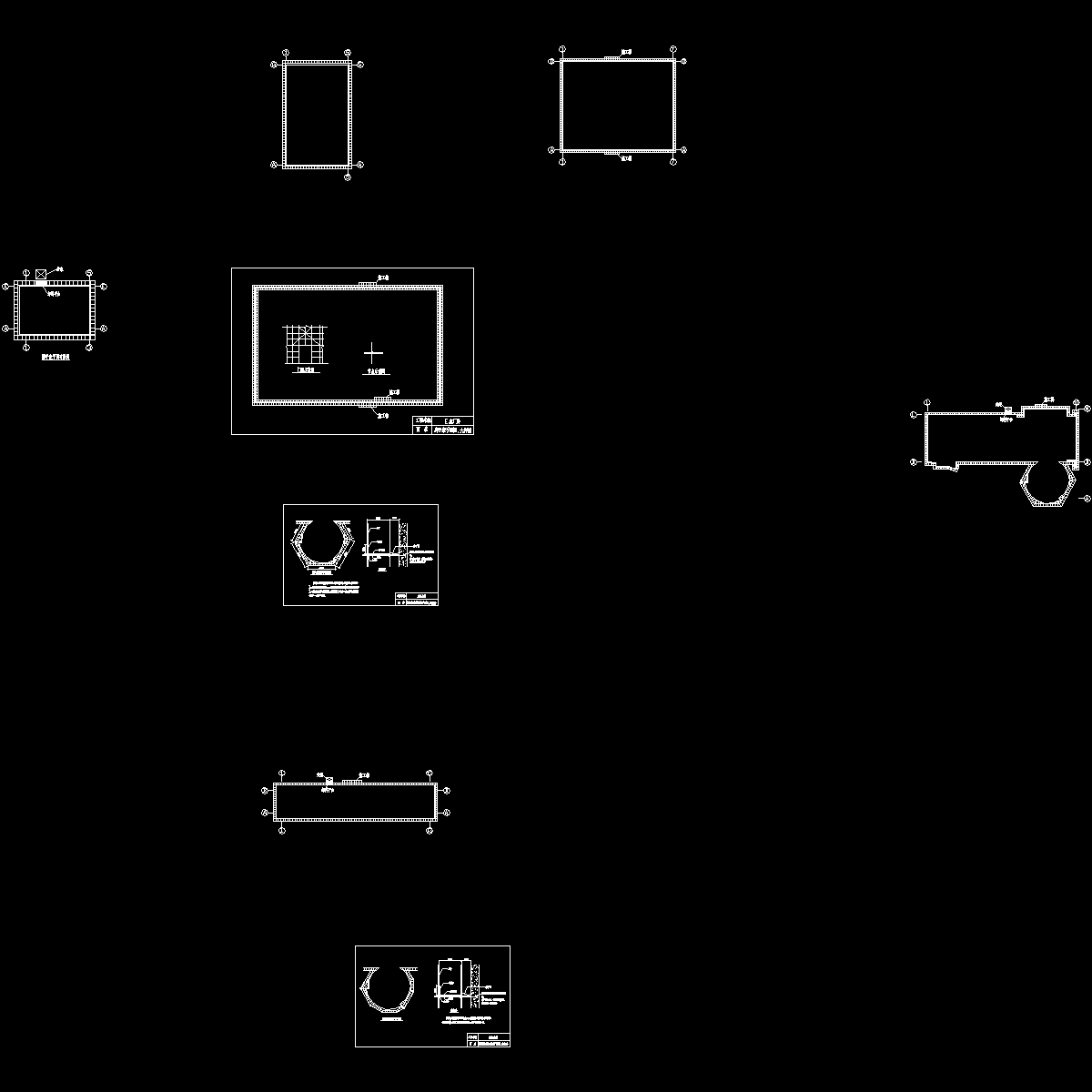

  • 脚手架平面图.dwg
    脚手架平面图.dwg

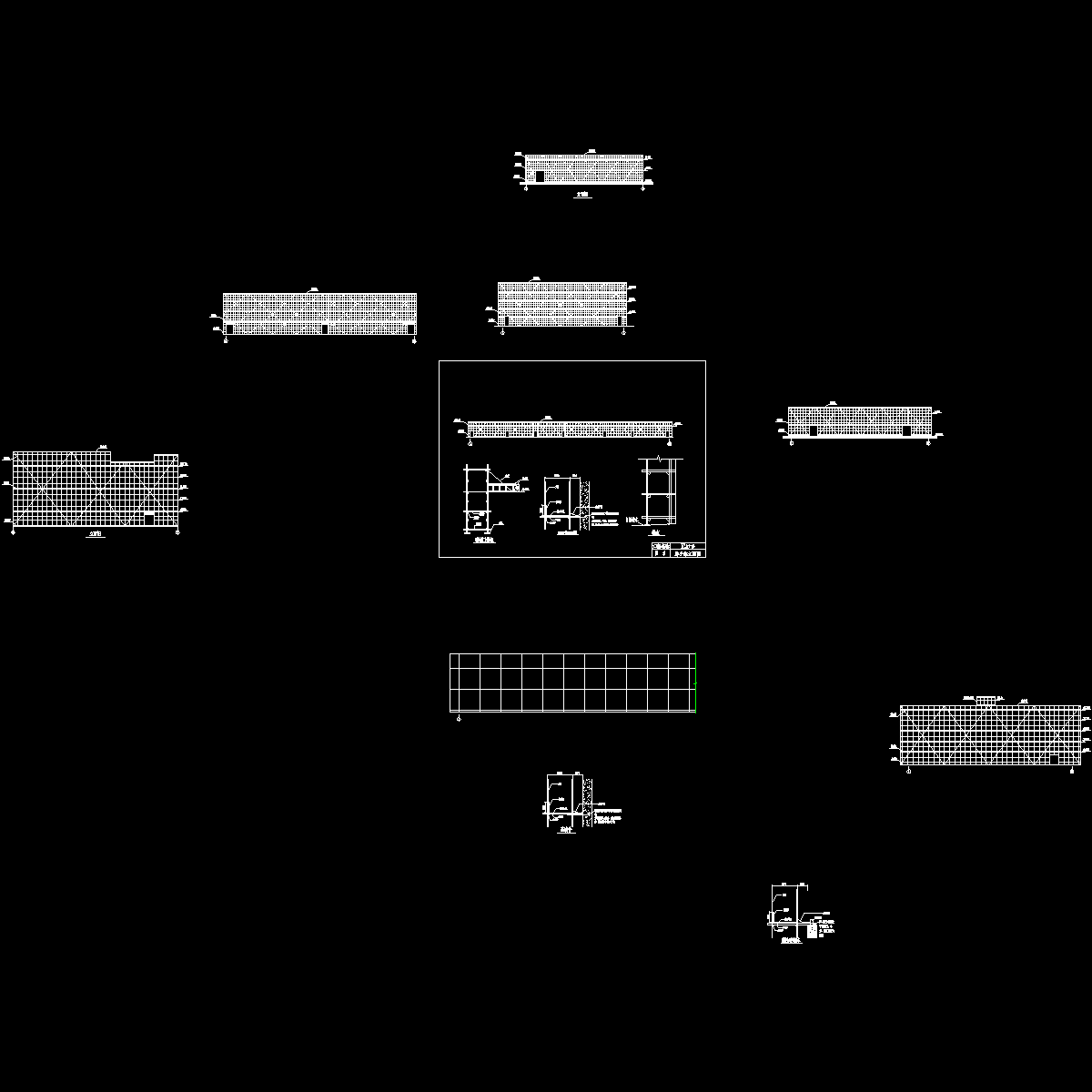

  • 脚手架施工立面.dwg
    脚手架施工立面.dwg
以上是部分截图,请下载附件后查看完整高清内容
