30235平米11层建材城给排水施工CAD大样图

  • 设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:30235.14平方米
  • 地上层数:11层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 排水技术:重力排水,虹吸雨水(满管)
  • 雨水重现期:5年
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,水泵,卫生间

附件详情

  • 卫生间给排水平面图
  • 卫生间给水系统图
  • 卫生间排水系统图
  • 屋顶消防水箱间给排水大样图
  • 消防水池、水泵房给排水大样图
  • 消火栓给水系统原理图
  • 自动喷水灭火系统原理图
  • 给水系统原理图
  • 排水系统原理图

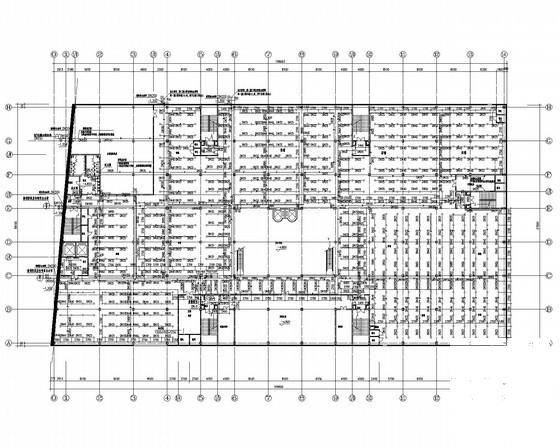

  • 自动喷水灭火系统平面图
  • 给排水及消防平面图

附件详情

该资料为某建材城给排水施工图纸。该工程地上四层、地下一层,总建筑面积30235.14平方米,建筑高度20.6米。该项目抗震防裂度为8度,耐火等级地上二级、地下一级,设计使用年限为50年,钢框架结构。
设计内容:生活给水系统、排水系统、雨水系统、消火栓给水系统、自动喷水灭火系统。该项目的供水水源为城市自来水,污、废水采用合流制。屋面雨水雨水采用虹吸式内排水系统,屋面雨水设计重现期为5年。室外消火栓消防用水量为30L/s,室内消火栓消防用水量20 L/s。
,共16张图。

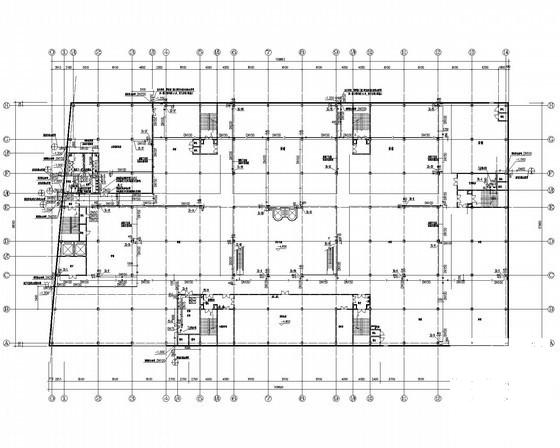

地下一层给排水及消防平面图

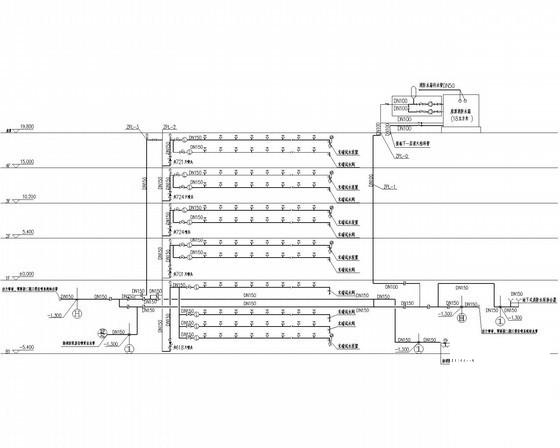

消火栓给水系统原理图

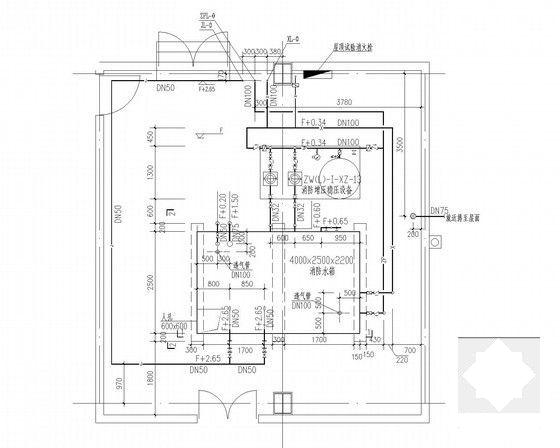

屋顶消防水箱间给排水大样图

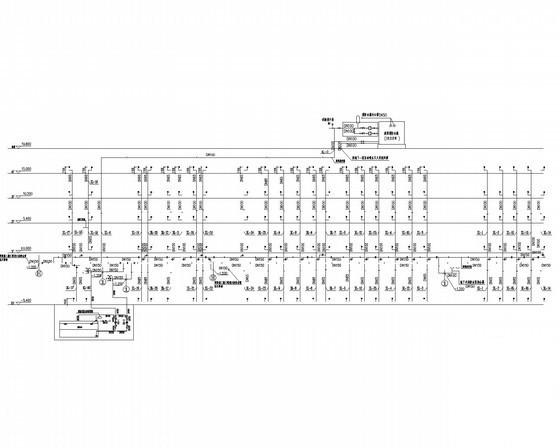

自动喷水灭火系统原理图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 建材给排水 - 1
    建材给排水 - 1
  • 建材给排水 - 2
    建材给排水 - 2
  • 建材给排水 - 3
    建材给排水 - 3
  • 建材给排水 - 4
    建材给排水 - 4
  • 建材给排水 - 5
    建材给排水 - 5
以上是部分截图,请下载附件后查看完整高清内容
