铁路双线隧道辅助施工措施及各种施工工法38张_CAD

  • 位置:云南
  • 设计年代:近代
  • 隧道所处的地质条件:土质隧道
  • 隧道的长度:5400m米
  • 隧道所在的位置:城市隧道
  • 隧道埋置的深度:浅埋隧道
  • 隧道的用途分类:市政隧道
  • 围岩分类:Ⅳ:极硬岩

附件详情

  • 设计说明 2

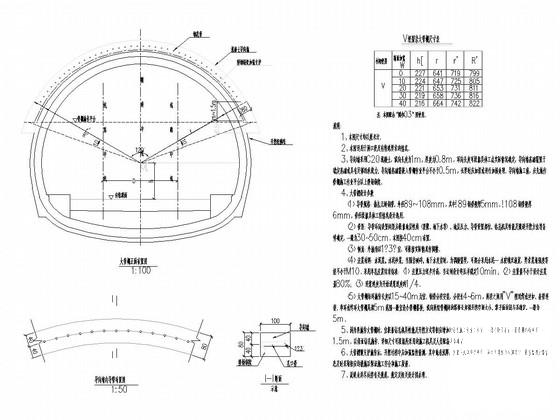

  • 大管棚设计图(一)~(三)

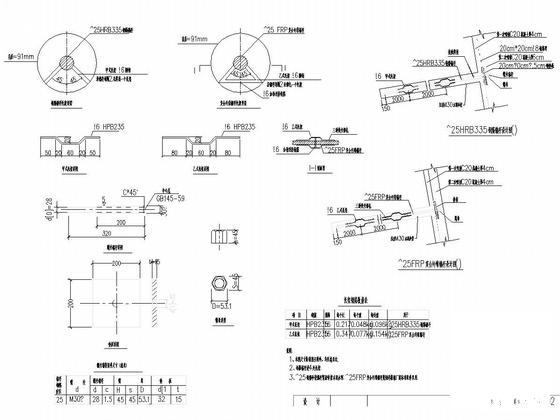

  • 超前小导管及超前锚管设计图
  • 双层小导管设计图

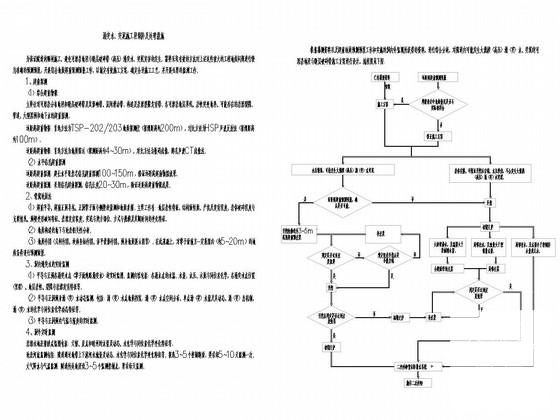

  • 涌突水、突泥辅助施工措施
  • 瓦斯及煤层防治施工辅助措施(一)~(三)
  • I&I&I级围岩大拱脚台阶法施工工序(一)~(三)
  • 台阶法加临时横撑(一)~(三)
  • 台阶法加临时仰拱(一)~(四)
  • 大拱脚台阶法施工工序(一)~(四)
  • 中隔壁(CRD)法施工工序(一)~(五)
  • 双侧壁导坑法施工工序(一)~(五)
  • 三台阶预留核心土法施工工序(一)~(三)

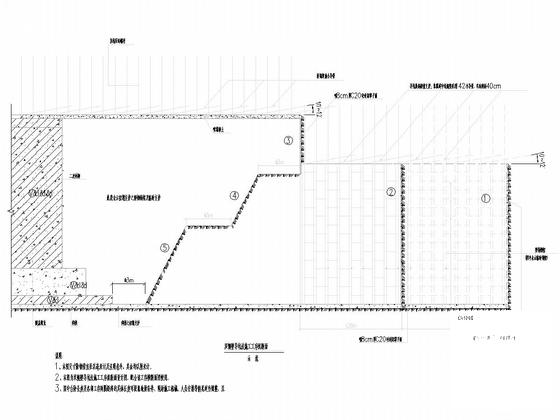

  • 洞口明暗分界直立开挖面防护设计图(一)~(二)

附件详情

本隧为双线电化铁路隧道,全长5400m,设计行车速度为100km/h,通行双层集装箱。洞内采用重型轨道铺设碎石道床。双线隧道进出口位于直线段上,洞身部分位于半径1600右偏曲线上,设计坡度为人字坡,进口端3857m为4.6‰上坡,出口端1543m为3‰下坡,隧道最大埋深约100m。穿越市政大道,平面夹角约48°。
……
设计内容:
软弱围岩地段辅助施工措施:
本图针对隧道软弱围岩地段的特征制定了包括大管棚超前支护、小导管超前支护等围岩预加固措施。另外还制定了洞口明暗分界直立开挖面防护措施。
特殊地质地段辅助施工措施:本图就如何准确掌握施工地质信息,及时调整设计、 施工方案 ,避免施工灾害发生,针对可溶岩地段大规模(高压)涌水突泥、含煤、有害气体地层等问题分别制定了相应的辅助施工措施。
……
施工工法:
本线施工方法包括全断面法、台阶法、台阶法加临时横撑、台阶法加临时仰拱、扩大拱脚台阶法、中隔壁(CRD)法、双侧壁导坑法、三台阶预留核心土法等。

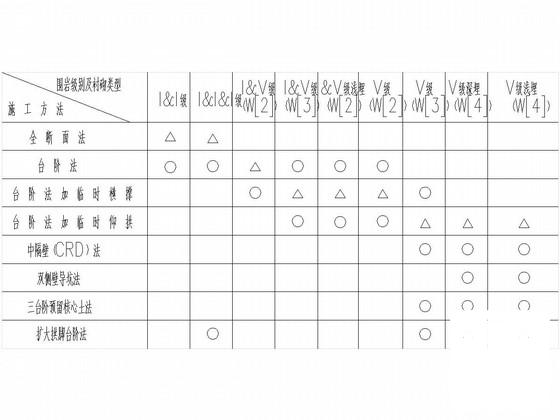

隧道施工方法应根据工程地质条件和水文地质资料,结合开挖断面大小、衬砌类型、隧道长度、工期要求及环境制约等因素综合研究确定。对地质条件变化较大的隧道,选用的施工方法应有较大的适应性,当需要变更施工方法时,以工序倒换简单和较少影响施工进度为原则,一般不宜选用多种施工方法。根据隧道工点实际情况,施工方法的选择可按表2选用。
……
共计38张,设计于

大管棚设计图

涌突水、突泥辅助施工措施

双侧壁导坑法施工工序

洞口明暗分界直立开挖面防护设计图

瓦斯及煤层防治施工辅助措施
