3层商住楼给排水电气CAD图纸

附件详情

改图为天正给排水所画，必须用天正才能完全看到图纸。包括水电图。
出图日期为2007.12月。

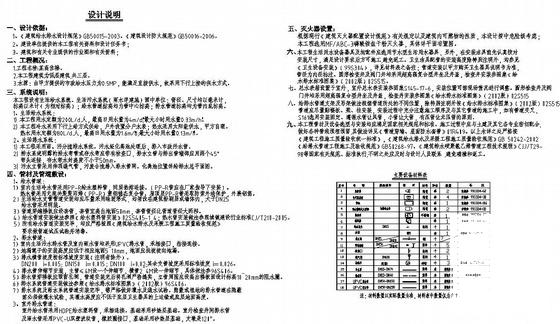

一 设计依据：
1、《建筑给水排水设计规范》GB50015-2003、《 建筑设计防火 规范》GB50016-2006。
2、建设单位提供的该项目有关资料和设计任务书；
3、建筑和有关专业提供的作业图和有关资料；
二、项目概要：
1.工程名称:某商住楼。
2.该项目建筑为低层建筑,共三层。
3.水源：由甲方提供的市政给水压力为0.5MP，能满足直接供水，故采用下行上接的供水方式。

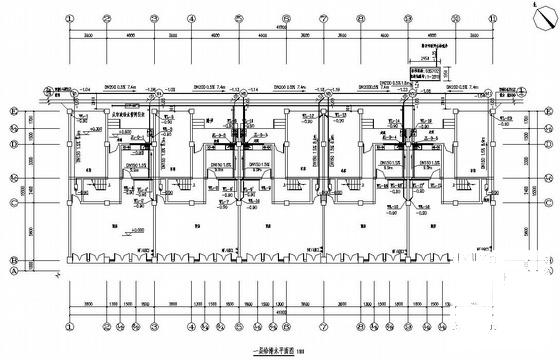

三、系统说明：

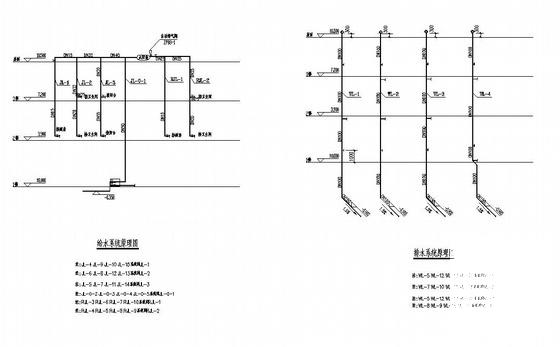

该项目设有生活给水系统、生活污水系统（雨水详建施）图中单位：管径、尺寸均以毫米计，标高以米计（为相对标高）；给水管道标高均为管中心标高；排水管道标高均为管内底标高。

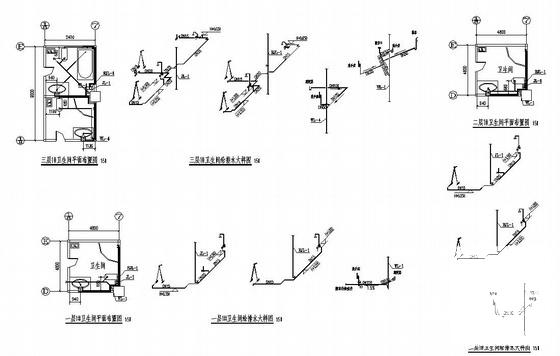

1、生活给水系统：
1) 该项目用水定额为200L/d.人，最高日用水量为4m/d;最大小时用水量0.33m/h。2) 该项目冷水采用下行上给方式供给，户外设置分户水表；热水采用太阳能供水，甲方自理。热水用水定额为80L/d.人，最高日用水量为1.6m/d;最大小时用水量0.13m/h。
2、生活排水系统：
1) 该项目采用雨、污分流排水系统。污水经化粪池处理后，排入市政污水管。2) 排水系统明露的排水弯管或存水弯应带有检查口，排水立管与排出管端部应用两个45°弯头连接，存水弯水封高度不小于50mm。3) 污水立管采用伸顶通气管，污废合流排入排水管网。化粪池位置详给排水总平面图。
