4层核电科技馆电气施工CAD图纸

  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:25721.6平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 地下室用途:人防
  • 负荷等级:二级,三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:浙江
  • 强电设计:供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,巡更管理系统,停车场管理系统,综合布线系统,有线电视和卫星接收系统,广播系统,其它


概况:
本项目位于浙江某县城的西南面,建筑性质为核电科技馆。本项目占地面积19137.96m,总建筑面积25721.6m,建筑高度为23.90m。其中地上4层、地下1层,地下室设有人防,人防等级为甲类核6常6级。建筑耐火等级为一级,地下汽车库防火分类为Ⅱ类。

设计范围:
20/0.4KV变配电系统;动力配电系统;照明配电系统;防雷及接地系统;
综合布线系统;有线电视系统;闭路电视监控系统;火灾自动报警系统;
消防水炮控制原理;门禁管理系统(含防盗); 楼宇自动控制系统;
无线巡更管理系统;背景音乐及广播系统;停车场收费管理。

部分图纸摘录:

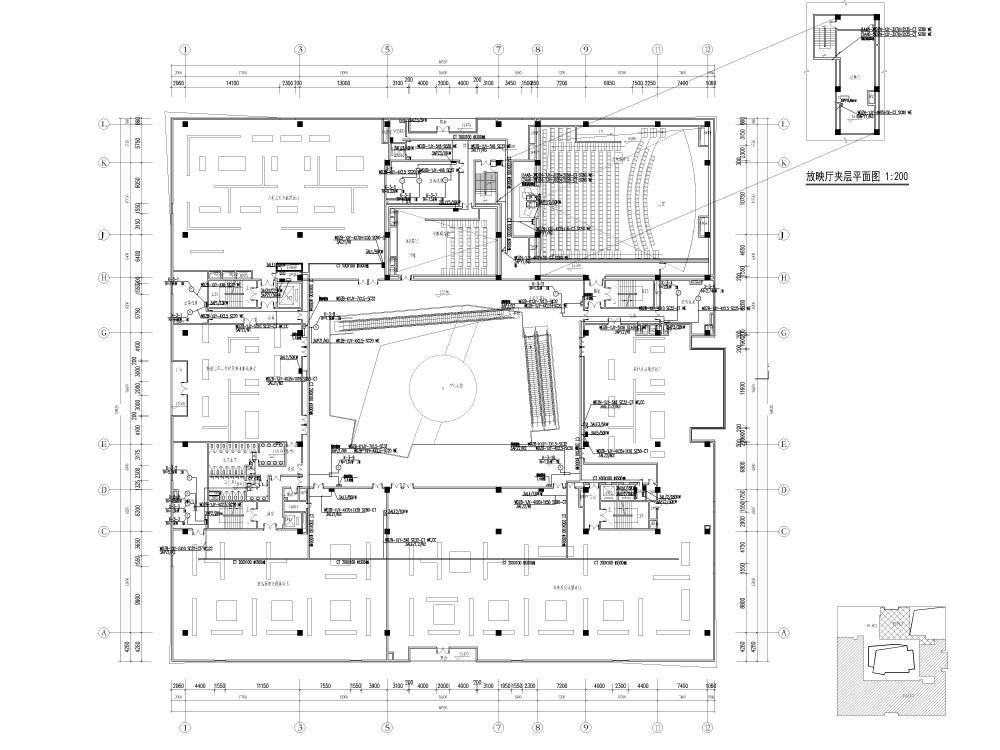

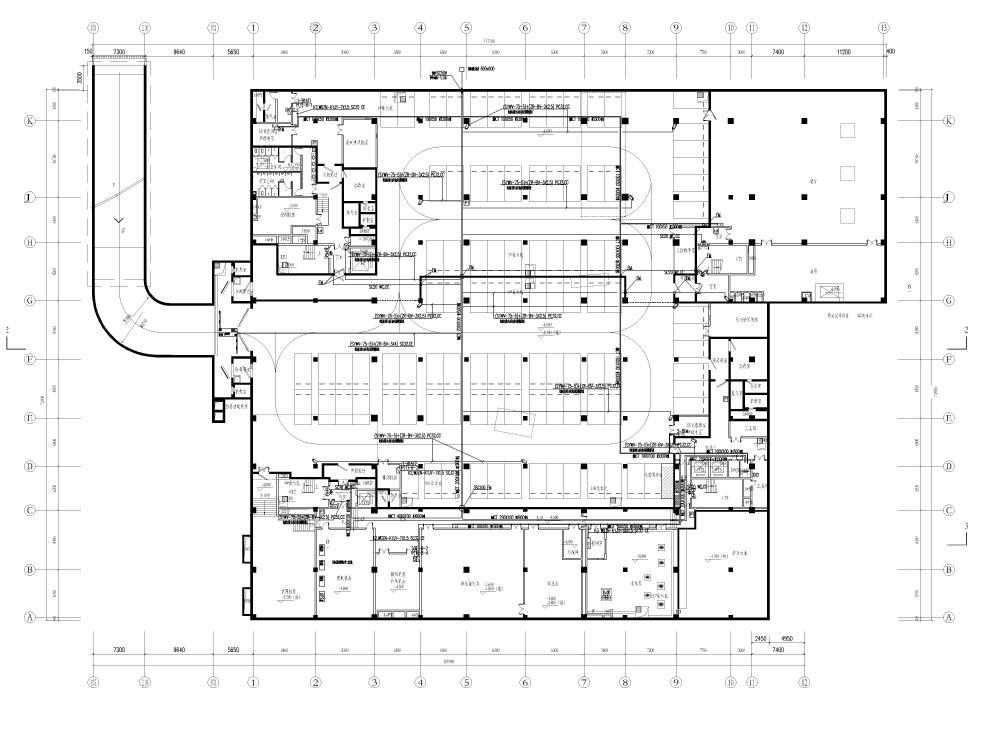

电力平面图


弱电平面图

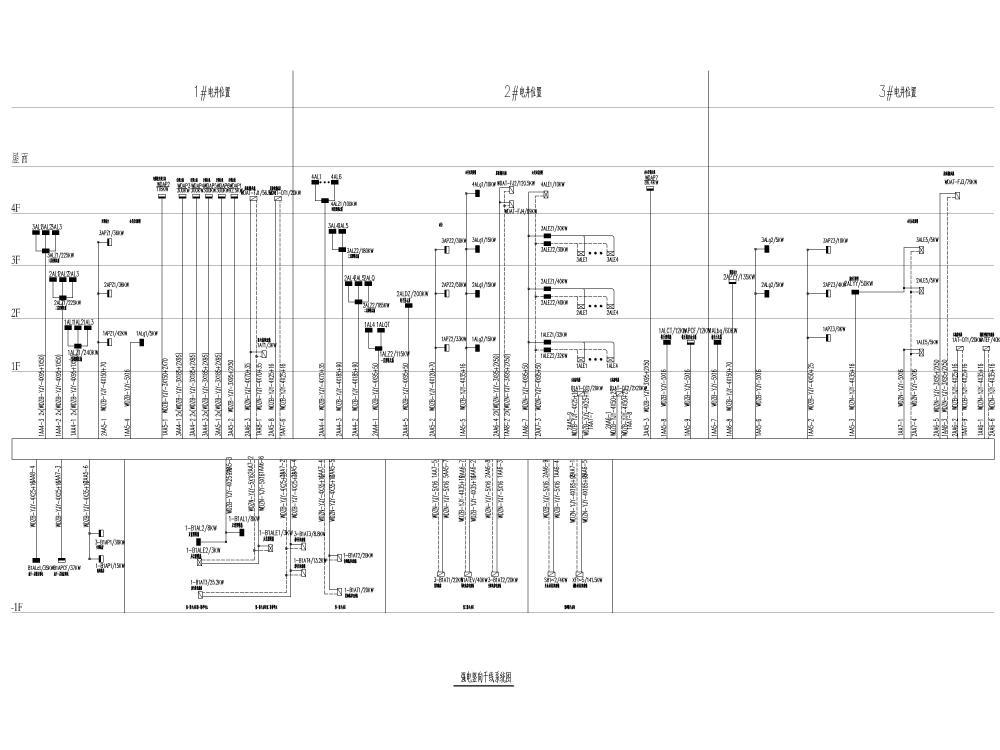

强电竖向干线系统图

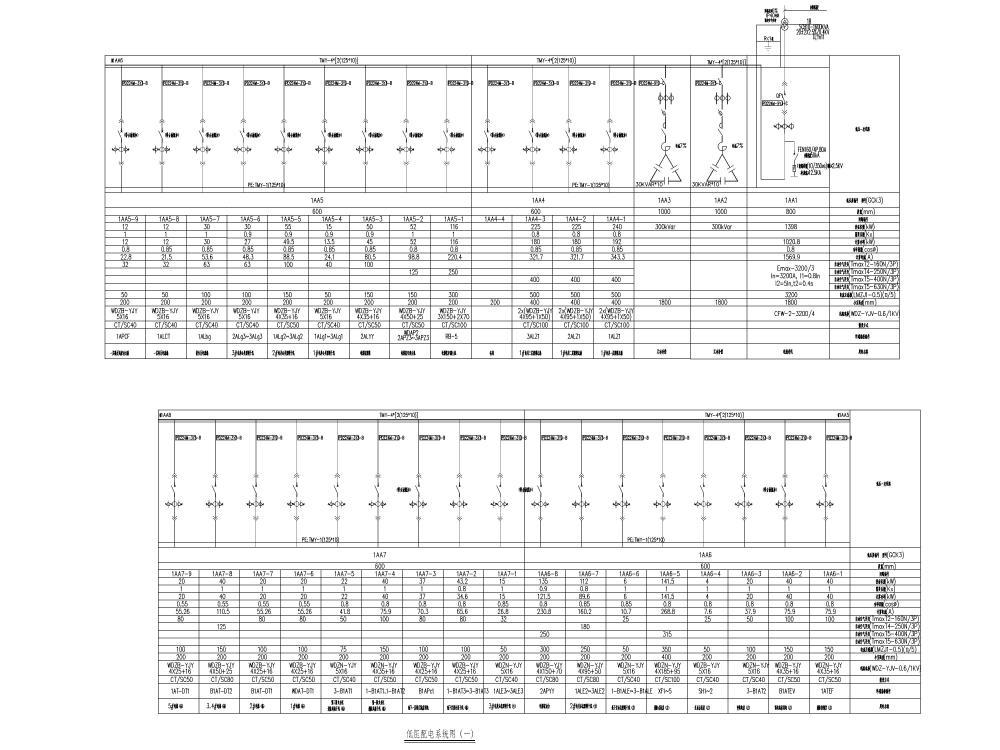

低压配电系统图

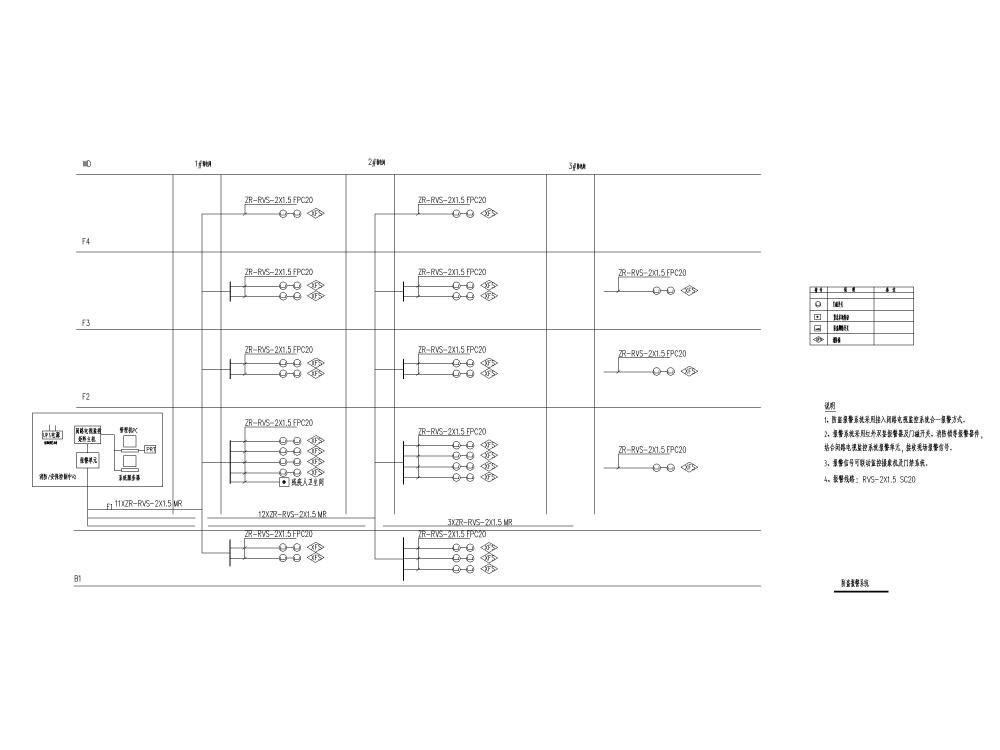

防盗报警系统图


漏电火灾监控系统




智能化电力监控系统
背景音乐及紧急广播系统图



BA设备控制原理图


以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
  • 电气施工图纸 - 1
    电气施工图纸 - 1
  • 电气施工图纸 - 2
    电气施工图纸 - 2
  • 电气施工图纸 - 3
    电气施工图纸 - 3
  • 电气施工图纸 - 4
    电气施工图纸 - 4
  • 电气施工图纸 - 5
    电气施工图纸 - 5
  • 电气施工图纸 - 6
    电气施工图纸 - 6
  • 电气施工图纸 - 7
    电气施工图纸 - 7
  • 电气施工图纸 - 8
    电气施工图纸 - 8
  • 电气施工图纸 - 9
    电气施工图纸 - 9
以上是部分截图,请下载附件后查看完整高清内容
