5层技校学生宿舍电气CAD施工大样图

  • 建筑类别:住宅,教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:16497.64平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 防雷等级:第二类
  • 火灾保护分级:二级
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全

该项目为贵州某技术学院及公租房学生宿舍,设计范围为二号楼和三号楼。总建筑面积16497.64平方米平方米,层数为五层,高度为27.7米,属多层建筑。其功能为学生宿舍及相关辅助用房,建筑耐火等级为二级。
一、设计范围
a、380/220V低压供配电系统;
b、室内照明供配电系统;
c、应急照明及疏散指示系统;
d、防雷接地及保护系统;
二、图纸特点
本项目属于集体住宅性建筑设计,专业性中等,难度适中。图纸类型包含平面图、系统图、大样图,适合广大电气设计人员参考学习。
三、部分图纸摘录

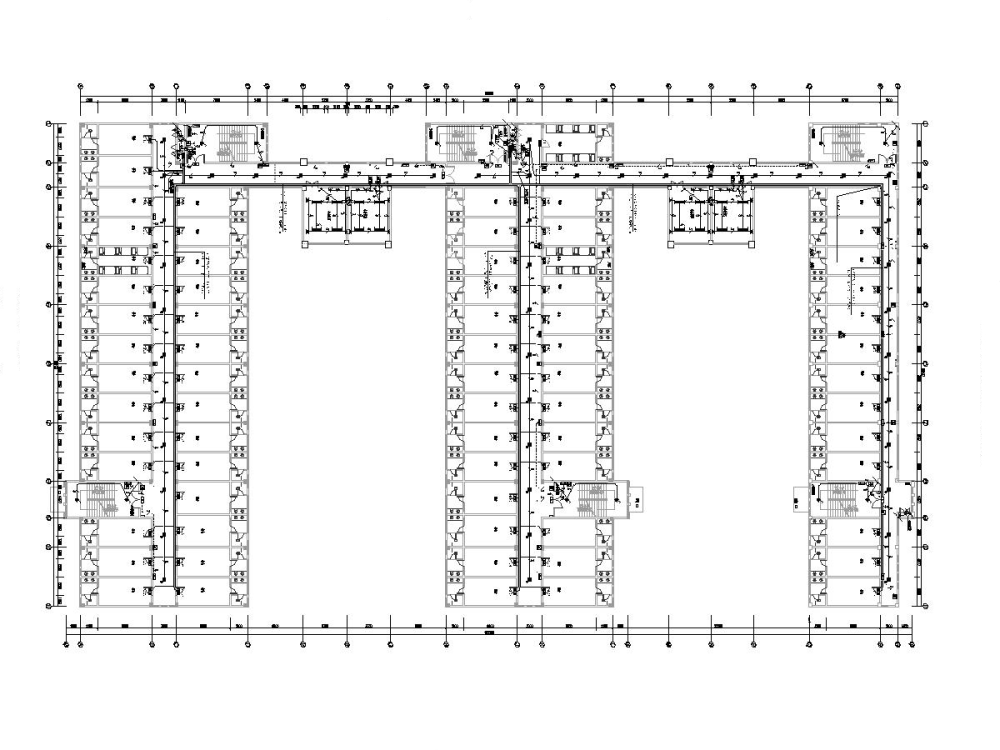

照明插座平面图

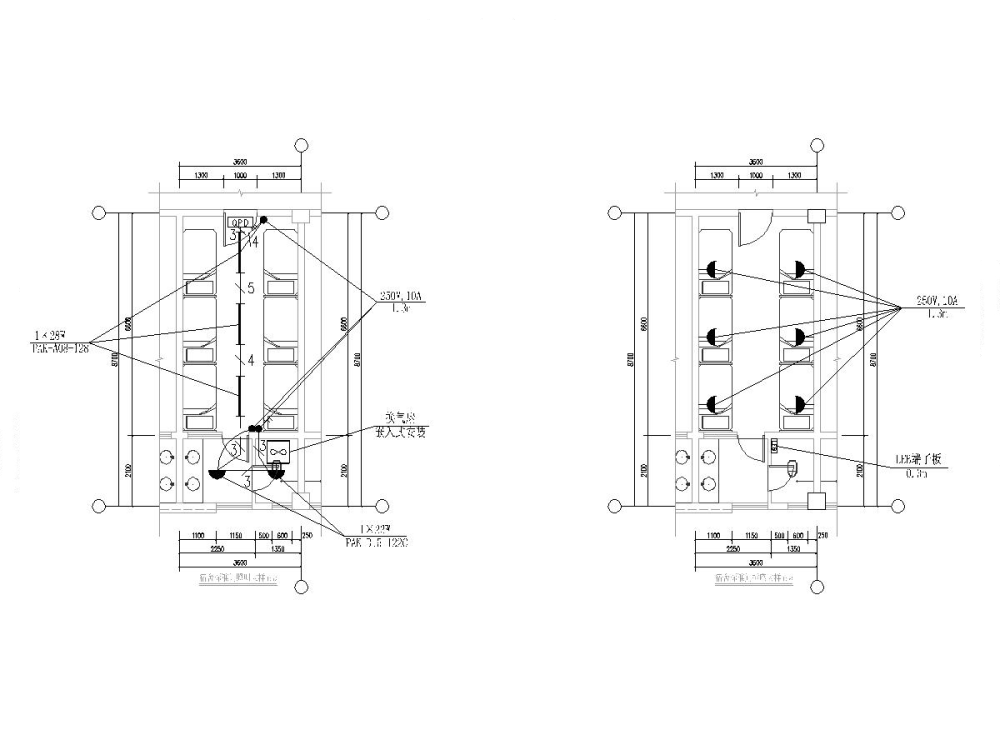

照明插座大样图

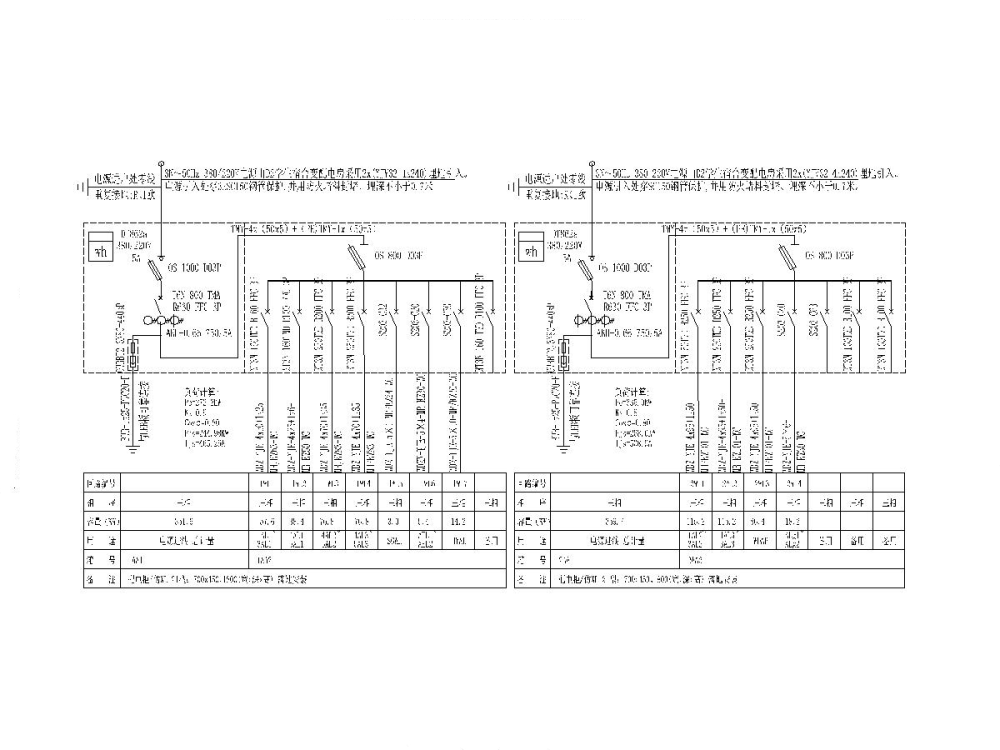

配电系统图

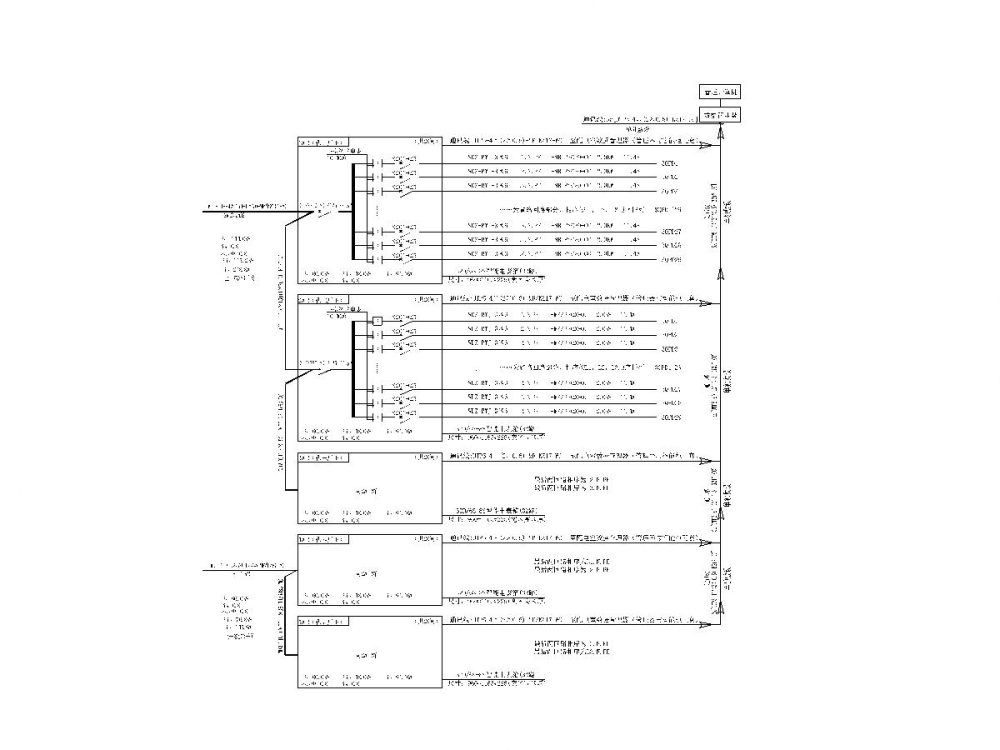

智能电表配电系统图




(本下载附件包含两套电气图纸,分别为学生宿舍二号楼 电气施工图 及学生宿舍三号楼 电气施工图 。)
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 学生宿舍电气图 - 1
    学生宿舍电气图 - 1
  • 学生宿舍电气图 - 2
    学生宿舍电气图 - 2
  • 学生宿舍电气图 - 3
    学生宿舍电气图 - 3
  • 学生宿舍电气图 - 4
    学生宿舍电气图 - 4
以上是部分截图,请下载附件后查看完整高清内容
