4层学生宿舍改造水电施工大样图cad平面图及系统图

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：2054.77平方米
  • 建筑地上层数：4层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 负荷等级：一级,二级,三级
  • 防雷等级：第三类
  • 火灾保护分级：一级
  • 接地方式：TN-S
  • 项目所在地：贵州
给排水设计范围：生 活给水系统、排水系统,雨水系统。
电气设计范围： 1)电力及照明配电系统； 2)建筑物防雷、接地系统及安全措施； 弱电(综合布线系统)等仅预留管线,具体配合专业厂家设计;
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 改造接地平面图
    改造接地平面图

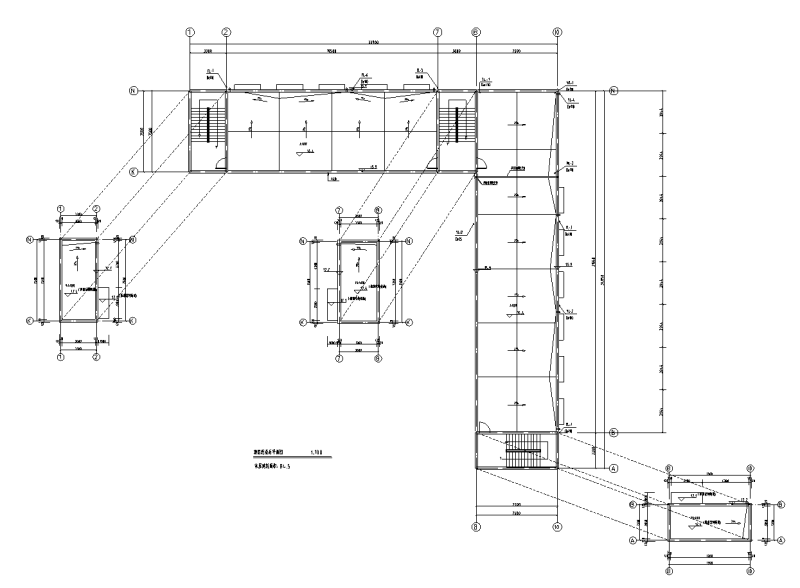

  • 屋顶改造排水平面图
    屋顶改造排水平面图
  • 改造接地平面图
    改造接地平面图
  • 给排水立管平面图
    给排水立管平面图
  • 给水排水大样图
    给水排水大样图
  • 配电箱系统图
    配电箱系统图
以上是部分截图，请下载附件后查看完整高清内容
