立交工程路灯设计施工CAD大样图
附件详情：
该项目为立交工程路灯照明设计项目，立交形式为"喇叭型"立交，立交设计范围内主线长780m，总路幅宽度为44m。设计道路照明安装1台160KVA的箱式变电站，箱变电源由附近城区供电网络引入，低压电源为380/220V。图纸内容包括：主要材料表、路灯设计说明、工程区位图、道路照明标准横断面图、路灯平面图、箱变配电系统图、路灯控制原理图、大样图。参考图纸：21张。图纸类型：DWG。
图纸展示：

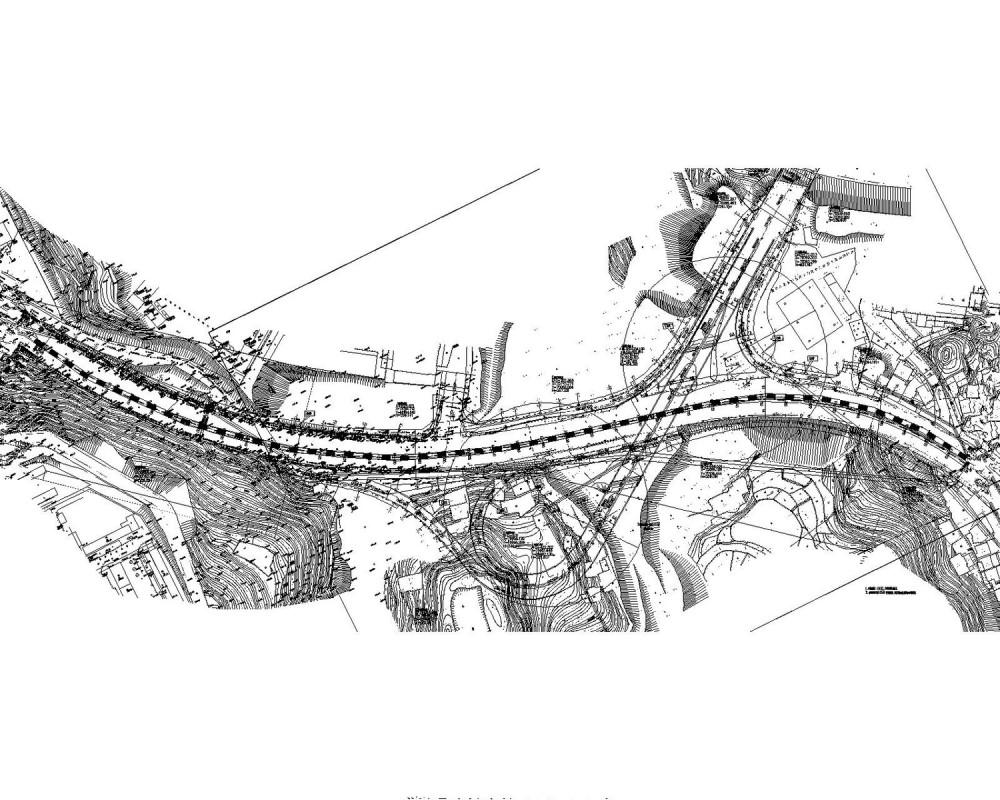

立交工程照明平面图

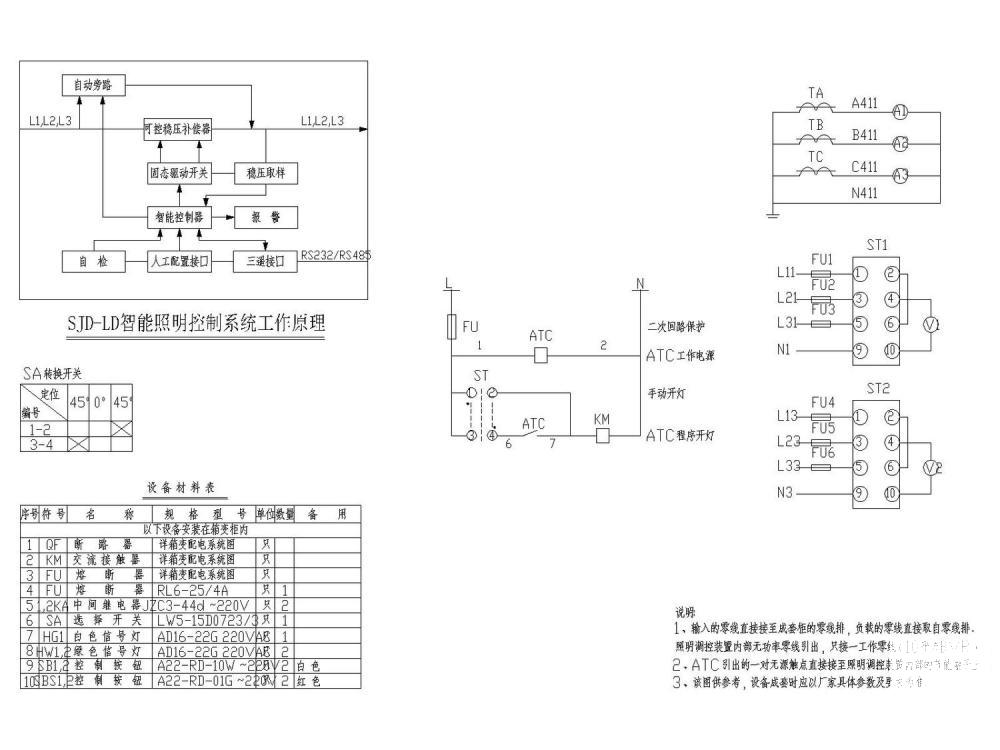

SJD-LD智能照明控制系统工作原理
路灯断面图

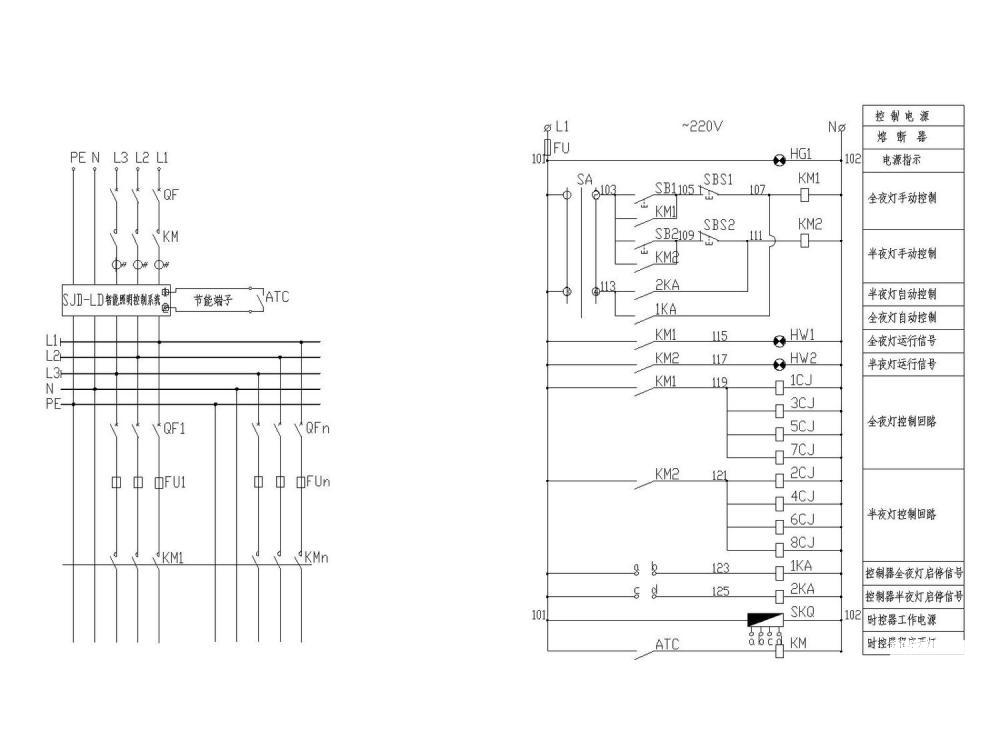

路灯控制原理图

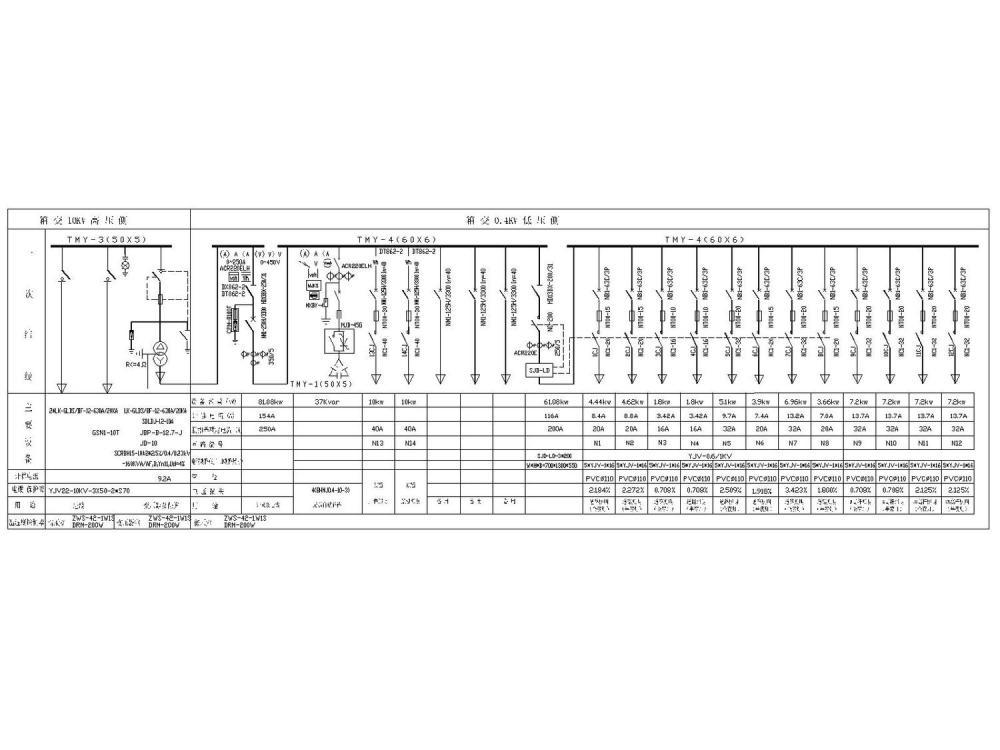

配电系统图
手井剖面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
施工设计大样图 - 1 -
施工设计大样图 - 2 -
施工设计大样图 - 3 -
施工设计大样图 - 4 -
施工设计大样图 - 5 -
施工设计大样图 - 6
以上是部分截图，请下载附件后查看完整高清内容
