城市棚户区改造地下室电气CAD图纸2018

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：其他结构
  • 建筑地下层数：1层
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 地下室用途：车库,设备用房,其它
  • 负荷等级：一级,三级
  • 防雷等级：第二类
  • 接地方式：TN-S
  • 项目所在地：贵州
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

概况：
该项目为贵州省安顺市某城市棚户区改造项目-地下室。
电源由负一层地下室变配电房敷设引来，电压等级为380/220V。
高压进线沿地下电缆直接埋设，用钢管保护穿墙引至高压总开关柜或开关箱，进线采用ZR-YJV22。

设计范围：
照明动力配电系统；防雷与接地安全；
火灾自动报警系统；电气火灾漏电报警系统。

部分图纸摘录：

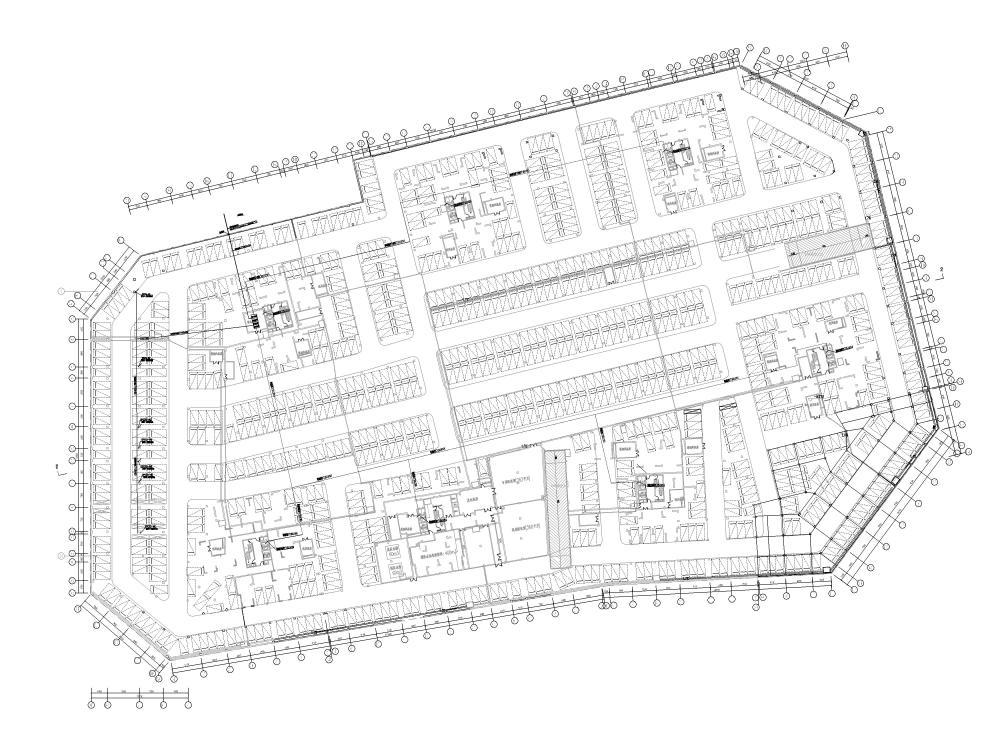

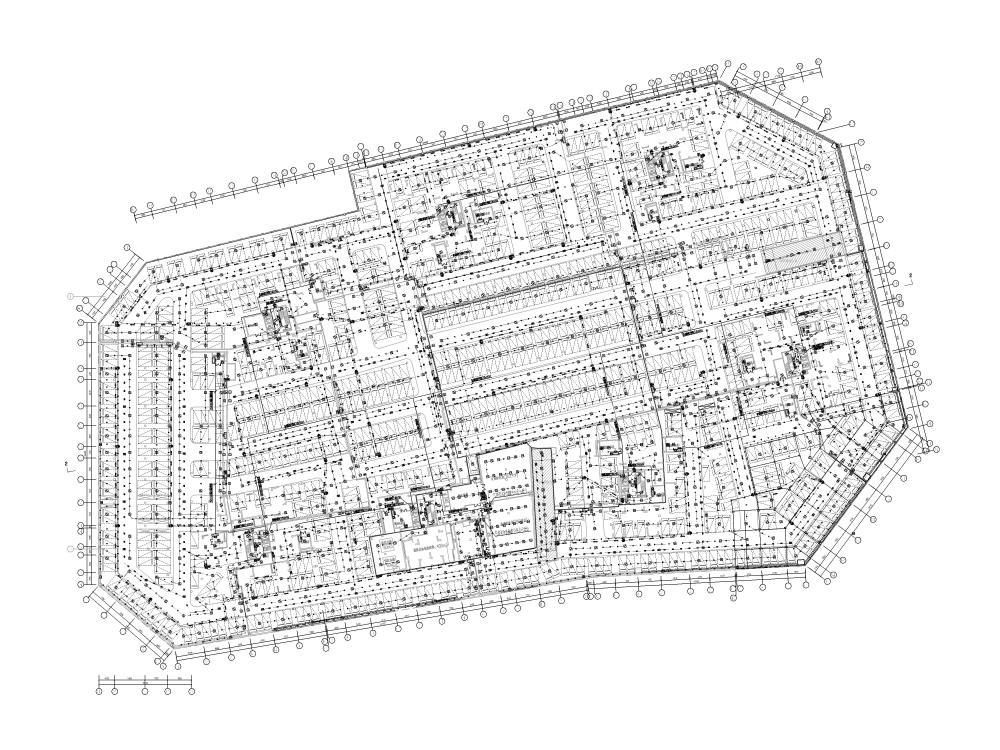

照明疏散指示平面图

动力平面图

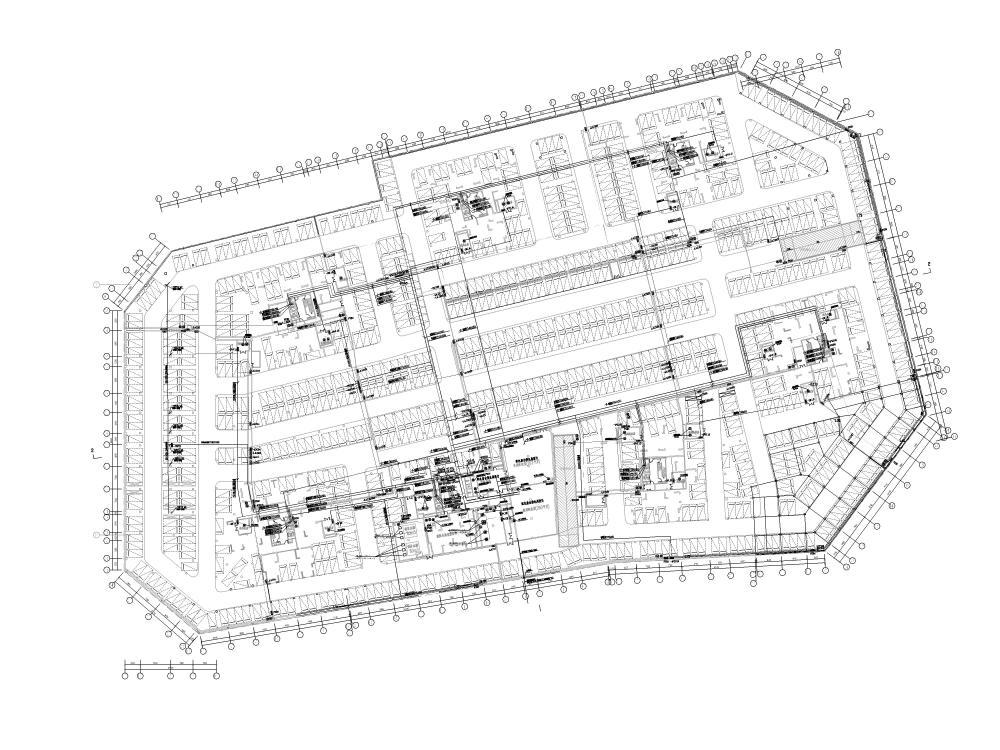

消防平面图

弱电平面图

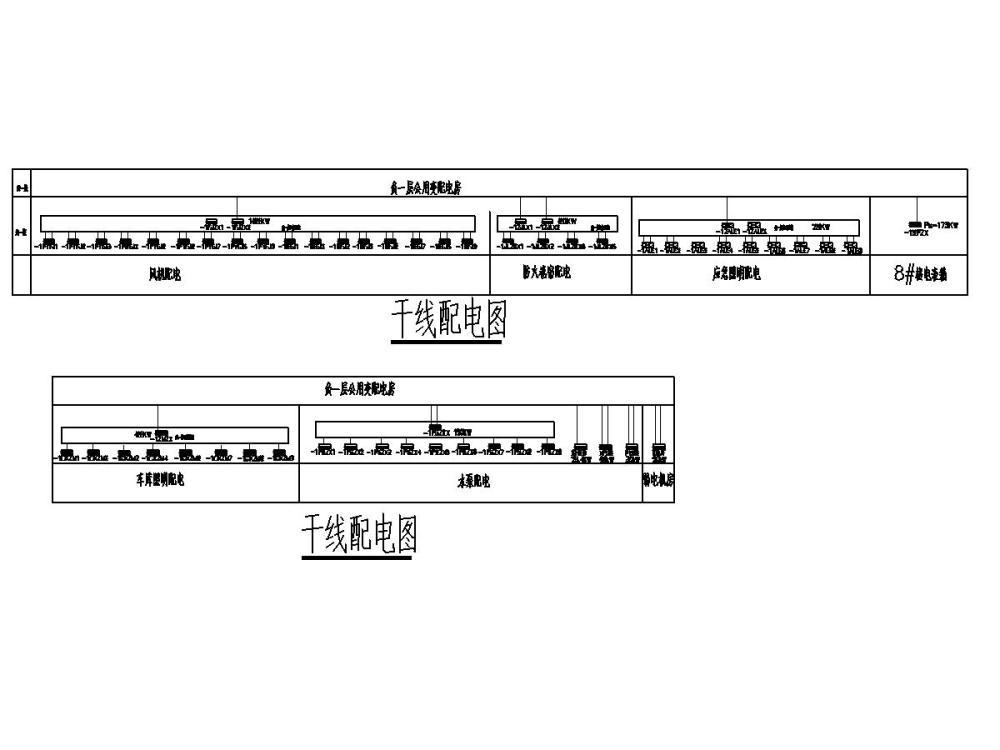

干线配电图


风机配电系统图




火灾自动报警系统图
电气火灾漏电报警系统图
