体育场电气CAD图纸（强电与弱电设计施工说明）

一、强电电气设计施工说明

1、该项目供电电源引自动力中心二路１０ＫＶ高压电源，采用高压电缆直埋引入。动力中心设总变电室（电源引自2路35KV变电站），负责整个体育中心的全部供电。馆内地下一层设变电室，在变电室内设干式变压器２５００ＫＶＡ２台、１６００ＫＶＡ１台（具有风机风冷系统）。 正常供电时，两路１０ＫＶ各供一半负荷，同时工作，互为备用。当一路故障或停电时，由另一路１０ＫＶ电源供全部负荷。在非展览或比赛季节馆内用电仅由1台１６００ＫＶＡ干式变压器供电（另２台变压器可停止运行）。在体育馆首层大台阶下设柴油发电机房（８００ＫＷ），低压系统采用单母线分段，一类负荷在供电末端设置双路电源自动互投装置，变电室内高压、低压系统均采用计算机技术实现遥测、遥信、遥控和遥视功能。

2、该项目体育场地照明和展厅照明由变电室直接供电，同时，场地照明中的应急照明（加ＺＬＵＳ）双电源供电。消防设备、事故照明干线采用低烟无卤阻燃耐火电缆，双路电源供电。相应的支干线、支线（除标注外）均采用ＮＨＢＶ－５００导线。其它普通照明和动力干线采用ＺＲＹＪＶ电缆（低烟无卤）。支线（除标注外）均采用ＺＲＢＶ－５００导线。展厅展位供电采用地面线槽及地面插座盒供电。体育馆场地供电详相应电气图纸。消防和事故照明线缆与其它线缆同槽敷设时，线槽中加装金属隔板。支干线或支线明设时穿薄壁钢管（ＫＢＧ）。消防线缆（除屋顶网架）均暗敷。无吊顶（屋顶无网架）处管线均暗敷。 照明等支线长度超过３０ｍ时，导线截面增大一级。插接母线、线槽和管路安装敷设，应参照建筑相应的剖面和电气《内线工程》９８Ｄ５图集中的作法和要求。ＺＲＢＶ－５００　２．５ｍｍ ，２根穿ＴＣ１５,３根穿ＴＣ２０,４～６根穿ＴＣ２５。2暗敷时，ＺＲＢＶ－５００　２．５ｍｍ ，２～３根穿ＳＣ１５,４～５根穿ＳＣ２０。选用耐火线缆时，其管径截面增大一级。消防线槽做防火处理。2，所有应急照明灯均有一棵控制线。插座回路均为三棵线。低于２.５ｍ的灯具均加一颗ＰＥ线。所有灯具的ＣＯＳ < ０.８。

该项目中插接母线、线槽、大型花灯等需要吊装的电气装置应随土建施工时做好埋件和附件。

3、照明、动力配电箱、柜型号（除图注外）采用Ｐｒｉｓｍａ　Ｐ或Ｂｌｏｋｓｅｔ　Ｍｆ箱/柜。各层配电间动力配电箱、柜及双电源互投箱均距地１.６ｍ明设或落地安装，所有落地柜用１０＃槽钢做底座。在配电间内的照明配电箱均距地１．４ｍ明设，在配电间以外的照明配电箱均距地 １.５ｍ暗装。暗装箱的留孔问题由制造厂家与施工单位在施工中配合。进入强、弱电竖井内的线槽/桥架均与电气箱体相连接。除变电室外，其它位置照明或动力配电柜均为靠墙安装。狭小配电柜内的配电柜可选用双开门（门可拆卸）。配电间外所有照明及动力箱/柜和远控按钮均应加锁。 照明开关距地１.４ｍ暗设、插座距地０.３ｍ暗设。为电视供电的插座“Ｔ”距地２.０ｍ暗装。卫生间烘手器插座距地１.４ｍ暗装。

二、 弱电系统设计施工说明

1。该项目弱电系统包括广播系统（广播布置在消防平面图中）、灯光控制系统、电视系统、综合布线系统、楼宇自控系统、安全防范系统（含出入门控制系统、CCTV系统、防盗报警系统和无线电子巡更系统）、计分牌系统、体育比赛扩声系统和系统集成。其它系统（该项目配合做预留、预埋的系统）：LED显示屏系统、室内信号覆盖系统、计算机网络及无线网系统、不间断电源系统（UPS）和会议系统（含会议发言及同声传译系统、扩声系统、多媒体显示系统、智能中央控制系统及视频会议系统）。

2。系统说明：

1。广播系统：本系统平时用于公共区域播放背景音乐，必要时可作为区域的有线广播用和其它特殊广播使用。广播分区除满足消防紧急广播（按防火分区及楼层）要求外，还应满足不同功能区的分路广播、分路控制的要求。消防时并与体育馆扩声系统联动。

2。灯光控制系统：本系统采用总线式结构，在不改变照明控制回路的前提下，实现集中控制、现场控制、自动控制、手动控制、时间控制、区域控制和模式控制等。控制继电器安装于照明柜/箱内，其它设备在弱电配电间。体育馆比赛灯光采用场景编程集中控制，展览厅采用集中控制，对于不同房间采用面板、时钟、调光、场景或遥控器等不同方式进行控制。其总线线缆为 Cat5eSC20。体育馆首层卫生间、具有风机盘管的房间的排气扇与灯控系统相连，排气扇运行时，经系统集成联动楼控系统，启动相应的排风机。在防盗报警系统报警时，启动相应区域的灯光。

3。电视系统：本系统采用45MHz~860MHz范围内全频带的电缆电视分配传输系统，系统包括卫星接收装置，自办节目设备（设置在动力中心附近）和有线电视等。系统分配、放大等信号处理设备和器件配置均应满足双向传输的需要。其线缆：干线采用SYV-75-9 SC25，支干线采用 SYV-75-7 SC25，分支线 SYV-75-5 SC20。电视终端 1~2个穿 SC25。

4。综合布线系统：本系统采用模块化结构，从网管中心引至各弱电配线间的主干线子系统采用50/125 多芯多膜光纤，由电话机房引至各弱电配电间的语音干线采用3类大对数非屏蔽双绞线（UTP）。水平干线全部采用Cat 6，当管线埋地敷设时，1~2个信息插座穿SC20，3~4个信息插座穿SC25，吊顶及墙内敷设时，1~2个信息插座穿TC20，3~4个信息插座穿TC25。在有防静电地板的房间，信息插座距地板300暗装，其它墙面暗装的信息插座均距地300。地面上暗装的信息插座安装于地面插座盒内。信息插座采用86x86双孔面板，信息模块为可拆装的8PIN模块式插座，可插入通用的RJ45接头。在会议室、数据中心、电脑制做、新闻采编等处设光纤到桌面点。

5。楼宇自控系统：本系统采用集散控制系统，每个DCP内设置有DDC、通讯单元、供应电源和输出模块等。由中央站引至各个DDC的总线穿SC25。线缆为设备厂商专用线缆。各DDC监控设备的线缆规格详见空调DDC控制原理图。DCP箱距地1.4m。

6。安防系统：本系统包括CCTV系统、防盗报警系统、出入门控制系统（门禁系统）和无线电子巡更系统，对于CCTV系统，视频传输电缆75欧同轴电缆，超过３００ｍ时，加装视频放大器。电源由监控中心统一供电。门禁系统管线详见磁卡门控制图，无线电子巡更系统：巡更装置距地1.4m暗装，防盗报警系统选用总线制产品。

7。系统集成：系统集成的对象包括以下子系统：楼宇自控系统、 火灾自动报警系统 、安全防范系统、UPS系统、灯光控制系统、电梯监视系统、广播系统和变配电能量管理系统等。各个子系统均视为下层现场控制网，均是BMS网络上的一个节点，各个子系统均有各自独立的数据库，并要求提供开放的软件接口（TCP/IP、OPC、DDE其中任意一种），并提供完整的通讯协议。对于楼控系统，直燃机组的监视经楼控的翻译器直接接入楼控系统。由系统集成统一实现楼宇自控、火灾自动报警、防盗监控、UPS、灯光控制、电梯监视、广播和变配电能量管理等系统之间的联动控制及管理功能。

8。LED显示系统：展馆2块全彩屏，体育馆1块全彩屏，1块双基色屏。控制室设置在四层。具体尺寸详建筑图。

9。室内信号覆盖系统：此系统主要用于移动电话在建筑物内的信号放大，图中标有 的点位均为预留位置。设备由移动商提供。准确位置由厂商实地测TO2试确定。

10。计算机网络及无线网系统：其拓扑结构为放射式，网管中心核心交换机采用双机热备，接入交换机上连千兆、下连百兆。在体育馆、二层展厅等处设无线网络系统，速率不低于11Mbps，并实现与有线网的无缝连接。图中标有 的点位均为无线网预留位置，准确位置由厂商实地测试确定。

三、图纸展示

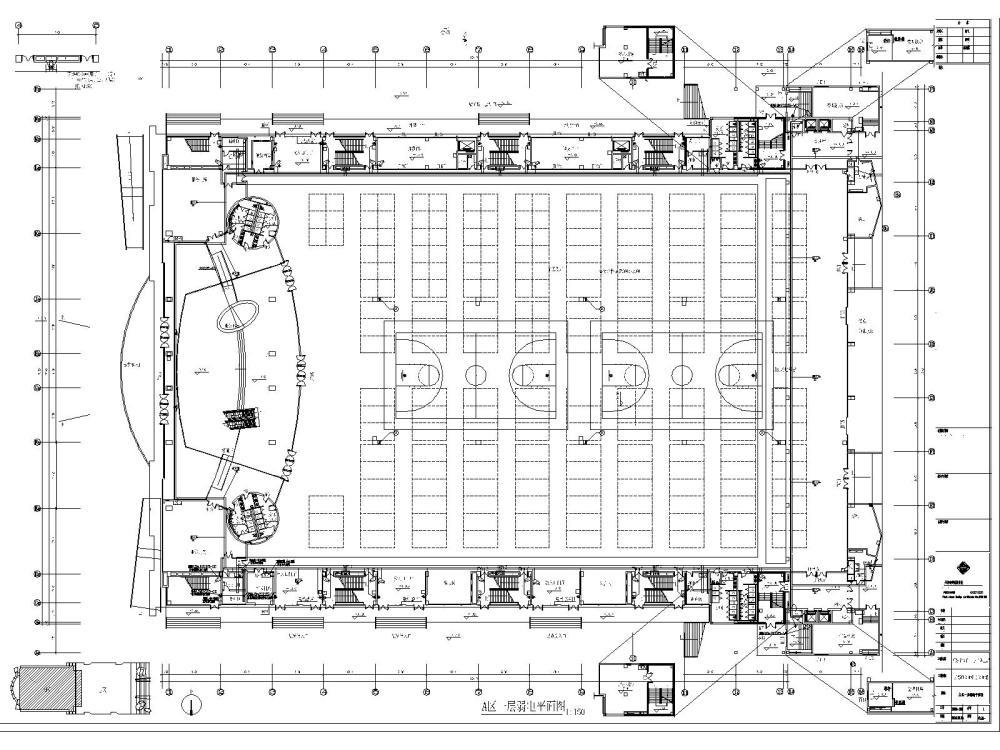

A区1层弱电平面

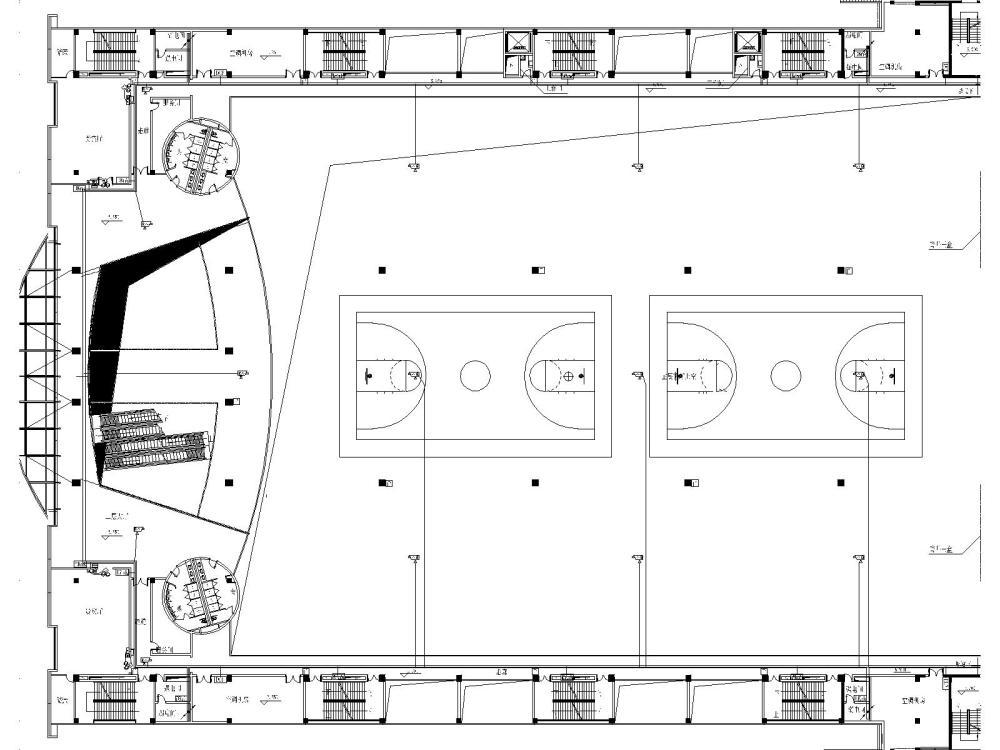

A区2层弱电平面

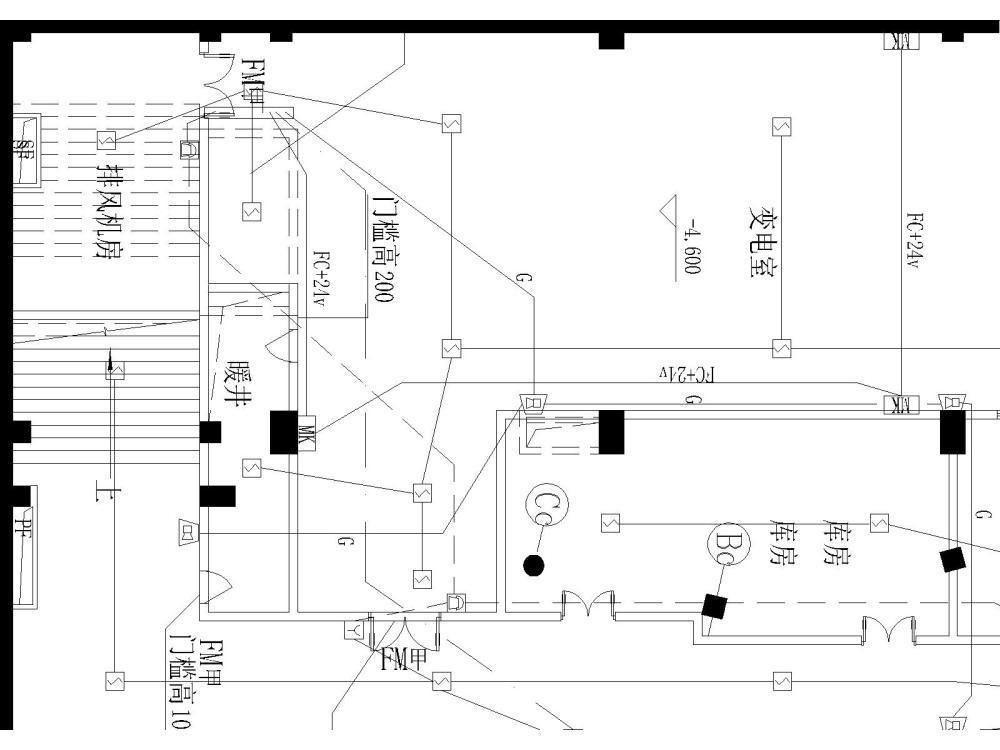

地下一层消防平面图

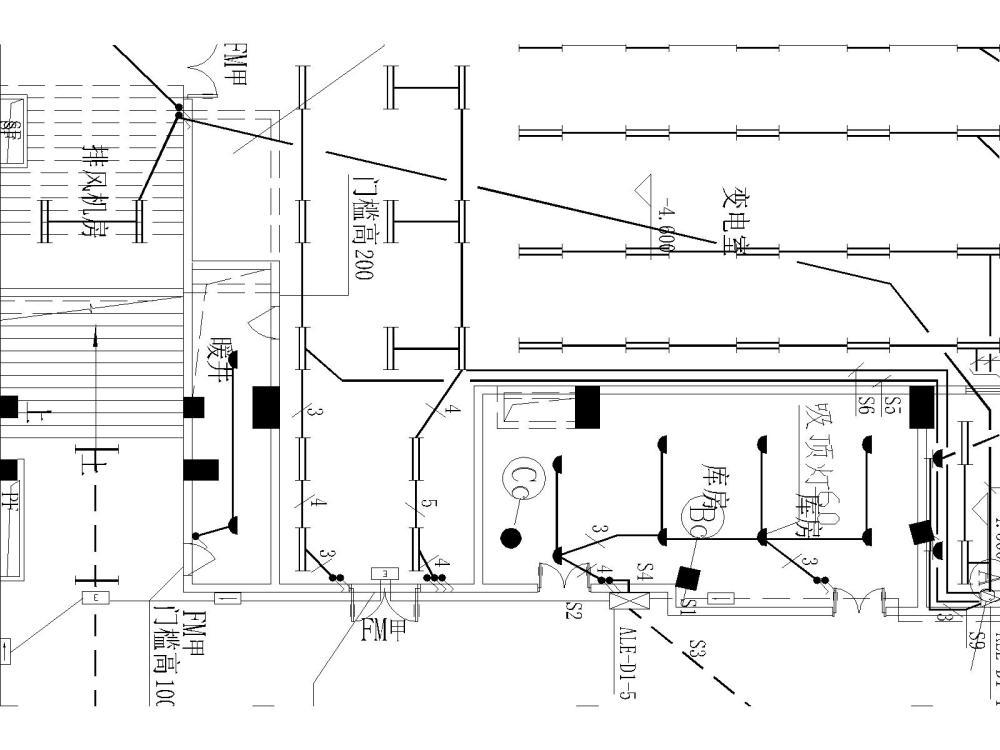

地下一层 照明平面图

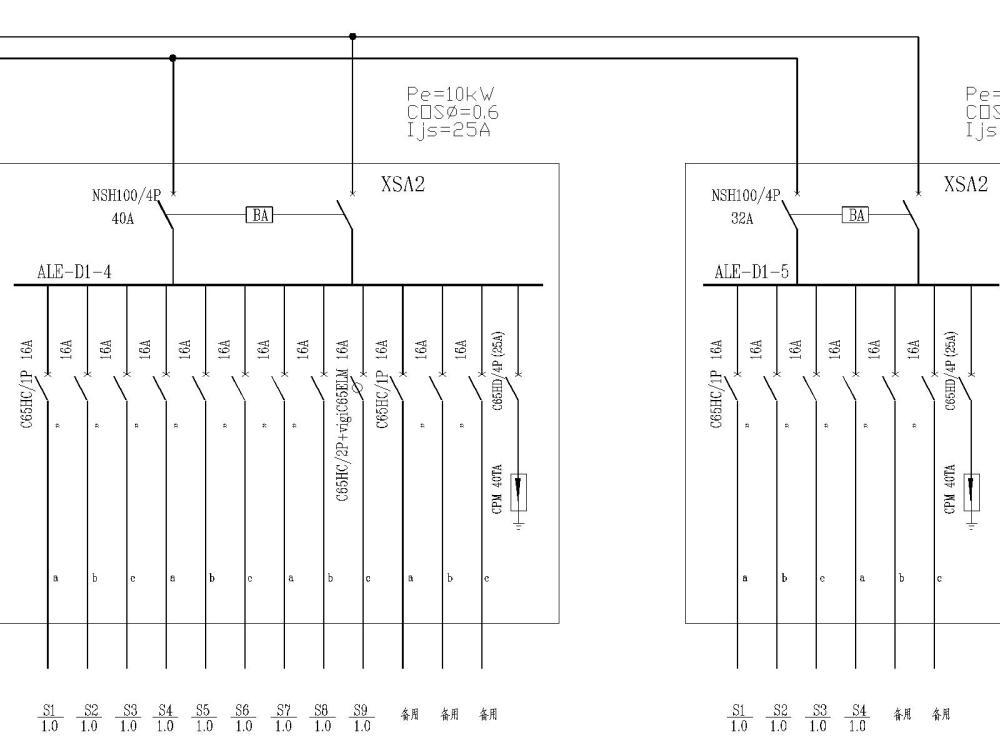

地下一层 照明系统 图
