[CAD]地上6层酒店建筑电气图纸（5号楼）(弱电设计说明)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业,酒店
• 建筑高度类型：多层建筑
• 建筑设计面积：232000平方米
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：25张
• 设计年代：近代
• 负荷等级：一级
• 防雷等级：第三类
• 接地方式：TN-S
• 强电设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 一、电气设计说明
• 二、弱电设计说明
• 三、消防报警系统图
• 四、安防监控系统图
• 五、综合布线系统图
• 六、电气平面图
• 七、 弱电平面图
• 八、 防雷接地 平面图

附件详情

该项目是某酒店建筑5号楼，图纸设计包含配电系统、消防报警系统、监控、综合布线系统以及防雷接地

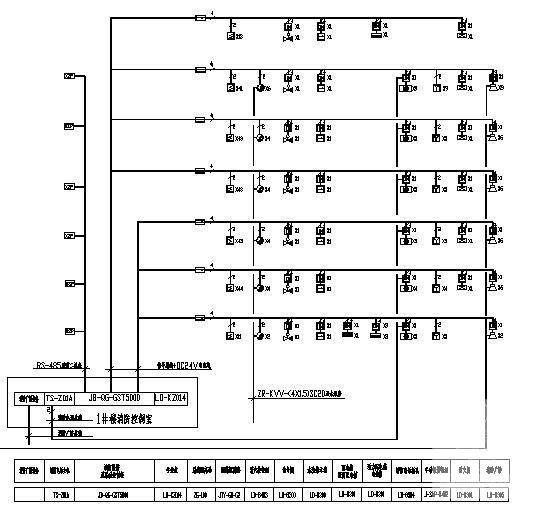

第 1 张图

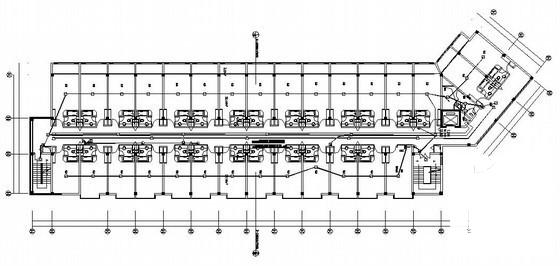

第 2 张图

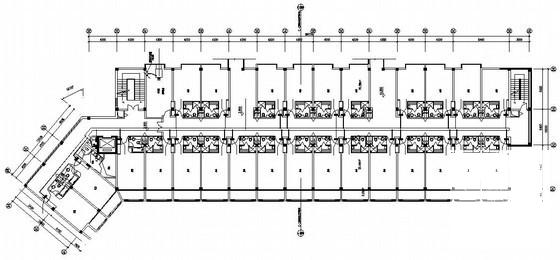

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-28 23:08:07上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在酒店建筑专区发帖交流相关知识。
