3367平米公寓地下车库电气施工CAD图纸

  • 建筑类别:住宅
  • 建筑设计面积:3367平方米
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 地下室用途:车库
  • 强电设计:低压配电,电气照明,接地安全
  • 弱电设计: 火灾自动报警系统

附件详情

  • 一、 电气设计 说明
  • 二、 配电箱系统
  • 三、消防报警系统图
  • 四、配电干线平面图
  • 五、照明电气平面图
  • 六、消防自动报警平面图

附件详情

本稿件是某公寓地下车库电气施工图纸,是一座地下机诫多层车库.建筑面积3367M,电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、消防自动报警系统设计等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

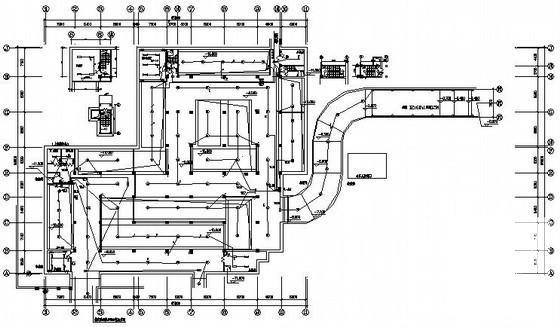

  • 地下车库电气 - 1
    地下车库电气 - 1

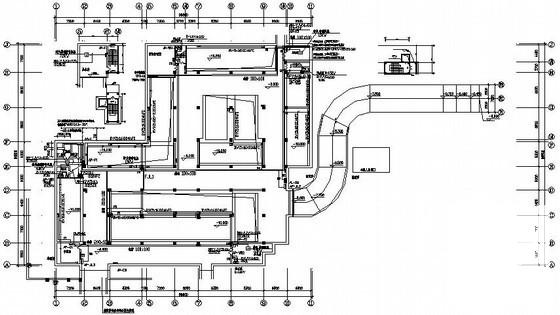

  • 地下车库电气 - 2
    地下车库电气 - 2

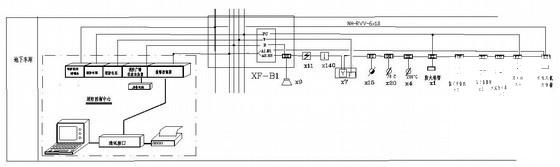

  • 地下车库电气 - 3
    地下车库电气 - 3

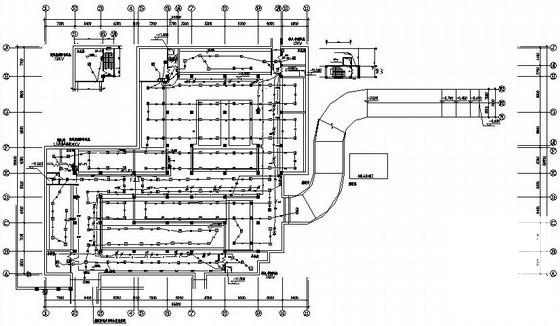

  • 地下车库电气 - 4
    地下车库电气 - 4
以上是部分截图,请下载附件后查看完整高清内容
