3563平米6层廉租房强弱电系统施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：3563.7平方米
- 地上层数：6层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：11张
- 设计年代：近代
- 地下室用途：车库
- 节点大样：防雷接地
- 负荷等级：三级
- 防雷等级：第三类
- 接地方式：TN-C-S
- 强电设计：低压配电, 电气照明, 建筑物防雷, 接地安全
- 弱电设计：出入口控制系统, 通信系统, 有线电视和卫星接收系统, 信息网络系统
附件详情
- 1、电气设计说明
- 2、 竖向配电干线 系统图
- 3、电话及宽带网系统图
- 4、有线电视系统图
- 5、楼宇对讲系统图
- 6、电力干线及插座平面图
- 7、 照明平面图
- 8、 弱电平面图
- 9、防雷接地平面图
附件详情
该附件是六层廉租房强弱电系统施工图纸，该项目总建筑面积3563.7m，地上6层。建筑高度:17.02m；建筑建筑设计结构形式为剪力墙结构，设计使用年限为50年，抗震设防烈度为7度。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、电话系统、网络宽带系统、楼宇可视对讲系统设计、防雷接地系统设计等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

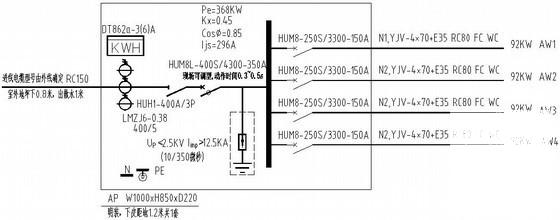

强弱电系统 - 1 -

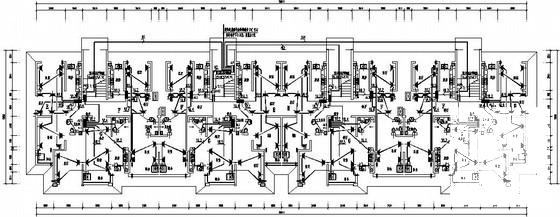

强弱电系统 - 2 -

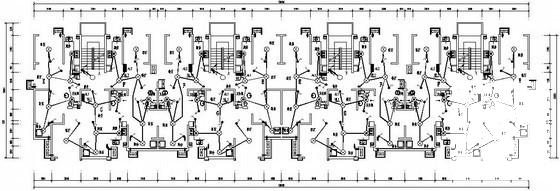

强弱电系统 - 3 -

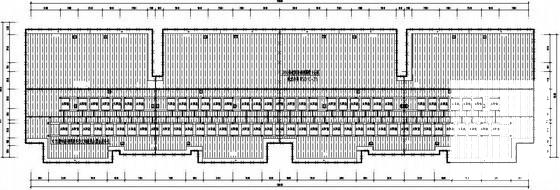

强弱电系统 - 4
以上是部分截图，请下载附件后查看完整高清内容
