208245平米25层综合住宅楼小区强电系统施工CAD图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:208245平方米
  • 地上层数:25层
  • 图纸设计深度:施工图
  • 参考图纸:87张
  • 设计年代:近代
  • 节点大样:其它
  • 负荷等级:三级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:安徽
  • 强电设计: 供配电系统 ,低压配电,电气照明,建筑物防雷,其它
  • 弱电设计:通信系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

  • 1、电气设计说明
  • 2、火灾报警系统图
  • 3、低压配电竖向系统图
  • 4、配电系统图
  • 5、GK2 配电箱系统
  • 6、楼宇对讲系统图
  • 7、电话系统图
  • 8、电视系统图
  • 9、 防雷接地

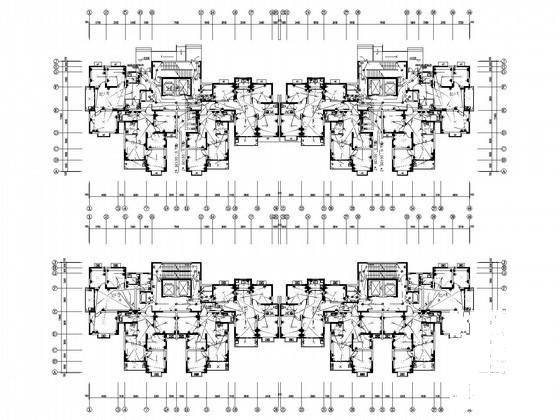

  • 10、电气平面图
  • 11、冷凝水系统展开图
  • 12、生活给水系统展开图
  • 13、雨水系统展开图
  • 14、标准层冷水系统图
  • 15、给排水平面图
  • 16、正压送风系统图
  • 17、暖通平面图

附件详情

该附件是综合住宅小区强电系统施工图纸(含水暖),总共87张。
项目总建筑设计面积:208245.15平方米。8#住宅楼25层,建筑层高均为2.9m,建筑占地面积767.11m,单体总建筑面积为19308.97m。10#住宅楼20层,建筑层高均为2.9m,11#住宅楼20层,建筑层高均为2.9m,
设计内容:1)动力配电系统;2)照明配电系统;3)建筑物防雷、接地系统及安全措施;4)火灾自动报警及消防联动系统;5)电话系统图;6)楼宇对讲系统;7)电视系统等。

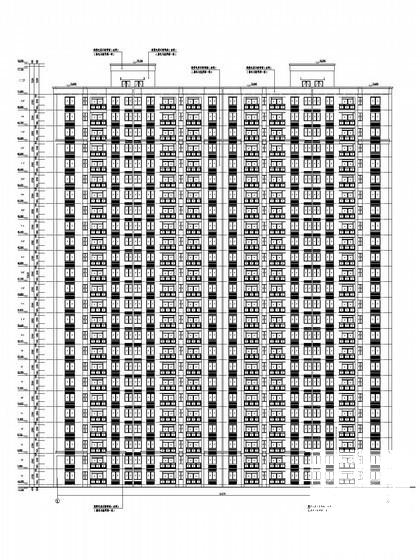

立面图

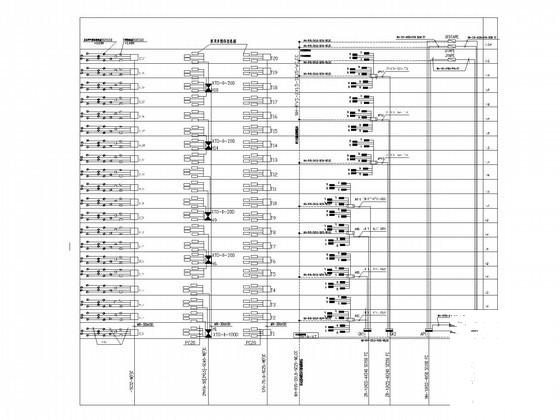

低压配电竖向系统图

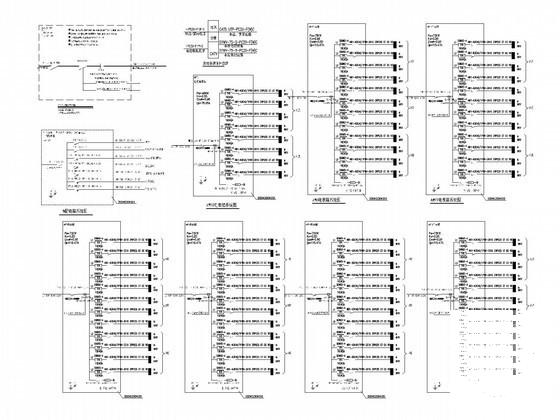

配电系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 住宅楼强电图纸 - 1
    住宅楼强电图纸 - 1
  • 住宅楼强电图纸 - 2
    住宅楼强电图纸 - 2
  • 住宅楼强电图纸 - 3
    住宅楼强电图纸 - 3
  • 住宅楼强电图纸 - 4
    住宅楼强电图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
