26层综合大厦地下强电系统施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 地上层数:26层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 地下室用途:人防,车库,设备用房
  • 节点大样:人防,其它
  • 负荷等级:三级
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 接地方式:TN-S
  • 项目所在地:浙江
  • 强电设计: 供配电系统 ,应急电源,低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
  • 弱电设计: 火灾自动报警系统 ,其它

附件详情

  • 1、电气设计说明
  • 2、配电系统图
  • 3、接地连接电气平面图
  • 4、消防联动电气平面图
  • 5、自带电池消防专用应急灯接线图
  • 6、通风方式信号控制箱
  • 7、正常照明电气平面图
  • 8、(人防战时)动力配电电气平面图
  • 9、(人防战时)应急照明电气平面图
  • 10、(人防战时)信号通信电气平面图
  • 11、动力配电电气平面图
  • 12、消防报警电气平面图

附件详情

该附件是26层综合大厦地下强电系统施工图纸,总共21张。
项目地上26层,地下2层。 地下工程平时为汽车库,战时局部改为二等人员掩蔽场所。
电气设计内容主要有:人防电力系统, 照明系统 ,接地保护系统、应急照明、消防报警联动系统等。

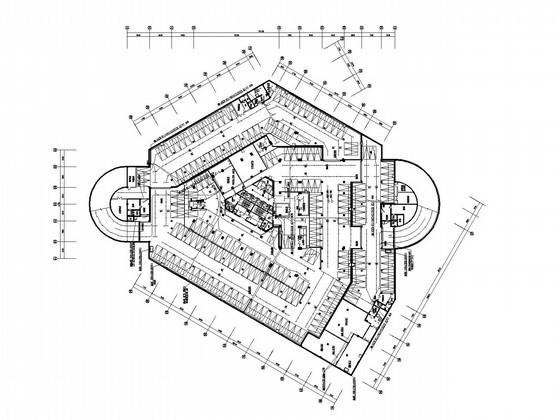

地下一层接地连接电气平面图

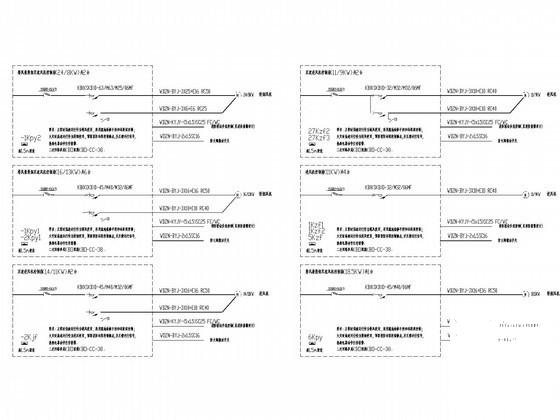

风机、排水泵控制箱一次电气系统图

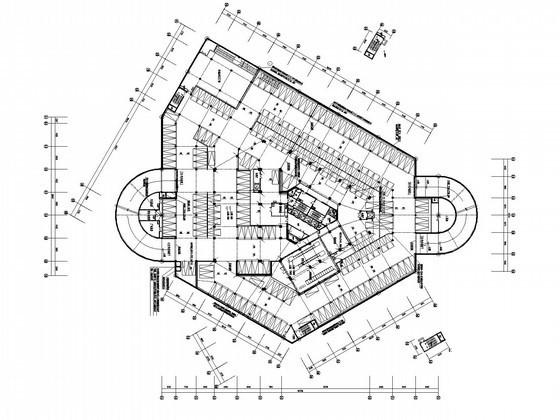

地下二层(人防战时)信号通信电气平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

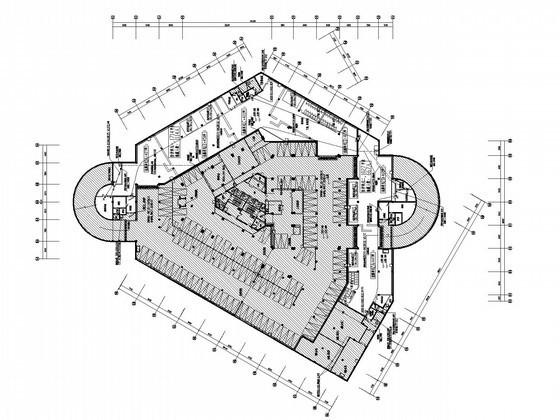

  • 26层综合大厦地下强电系统施工CAD图纸 - 1
    第 1 张图
  • 26层综合大厦地下强电系统施工CAD图纸 - 2
    第 2 张图
  • 26层综合大厦地下强电系统施工CAD图纸 - 3
    第 3 张图
  • 26层综合大厦地下强电系统施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
