小区住宅楼强电部分电气CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：28589.3平方米
• 建筑地上层数：32层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 地下室用途：车库
• 负荷等级：一级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 项目所在地：江苏
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

• 一、电气设计说明
• 二、竖向配电系统图
• 三、 配电箱系统 图
• 四、 照明平面图
• 五、插座动力平面图
• 六、屋顶 防雷平面图

附件详情

本稿件是某小区住宅楼强电部分电气施工图纸，建筑地下一层为自行车库，一层住宅及住宅门厅，二至三十二层为住宅，128户/单元，共1单元，合计128户。强电部分电气设计包含配电设计、照明部分、插座布置、屋顶防雷等。

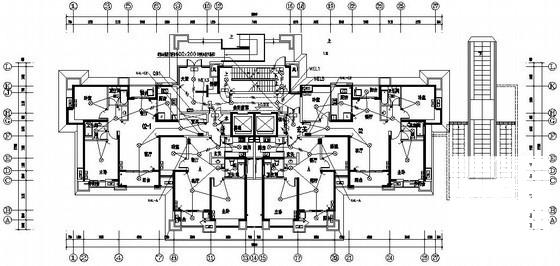

第 1 张图

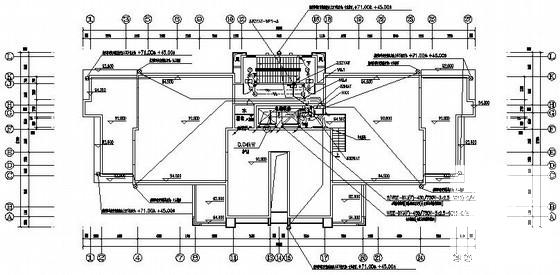

第 2 张图

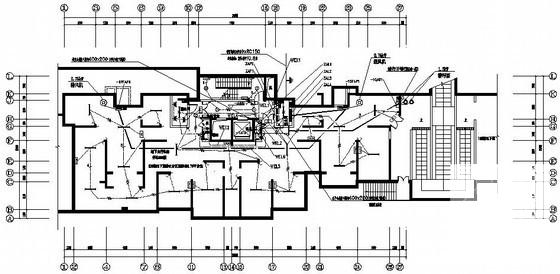

第 3 张图

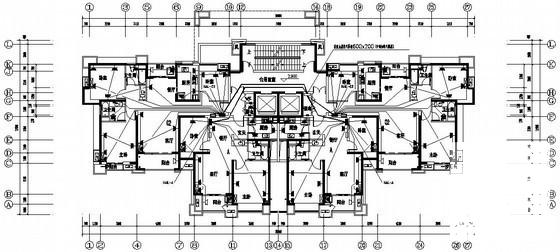

第 4 张图
