11层高级会议中心暖通设计施工CAD大样图（知名设计院）

资料简介
赚取积分

设计详细说明：有
建筑类别：办公,宾馆,餐饮,文化
建筑高度类型：高层建筑
建筑设计面积：26000平方米
建筑地上层数：11层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：46张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,动力,机房
冷热源：电动压缩式冷水机组,锅炉
空调系统：全空气系统,空气-水系统
采暖系统：热水辐射
水系统：双管制,异程式
送风方式：散流器送风
节点大样：空气处理机组
项目所在地：北京

附件详情

设计说明
施工说明及图例
主要设备材料表

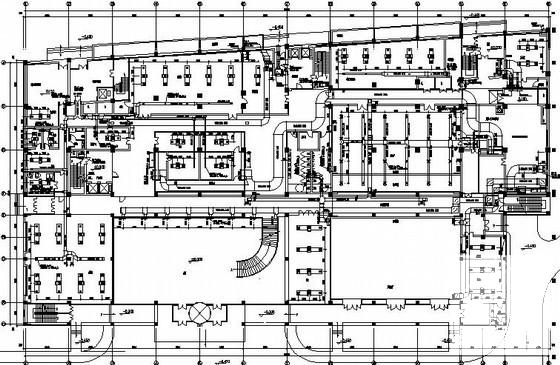

通风空调平面图
空调冷水平面图
地下一层锅炉房基础图

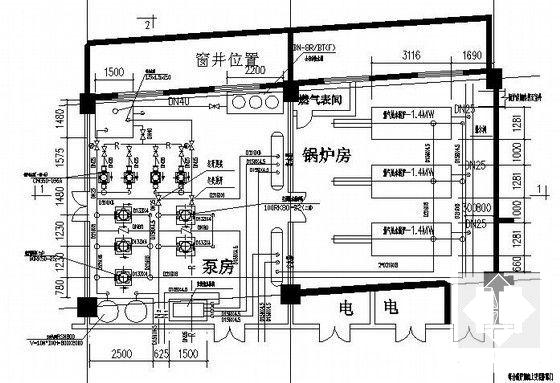

地下一层锅炉房平面图
地下一层锅炉房剖面图

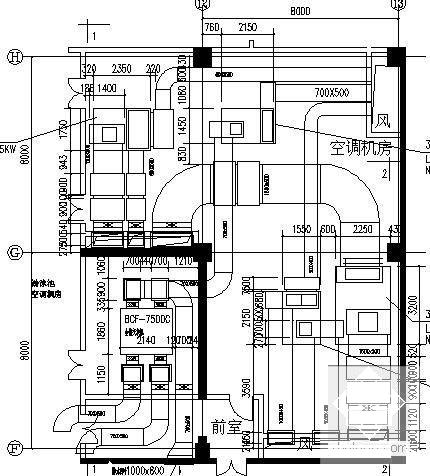

地下一层空调机房平面图
地下一层空调机房剖面图

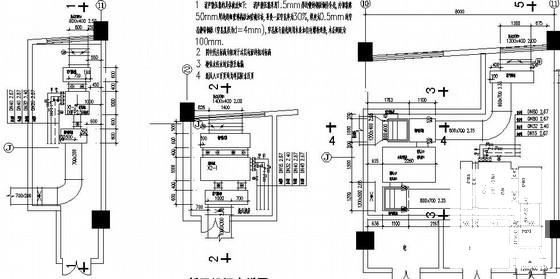

新风机房大样图
风机盘管与空调机组水管连接图

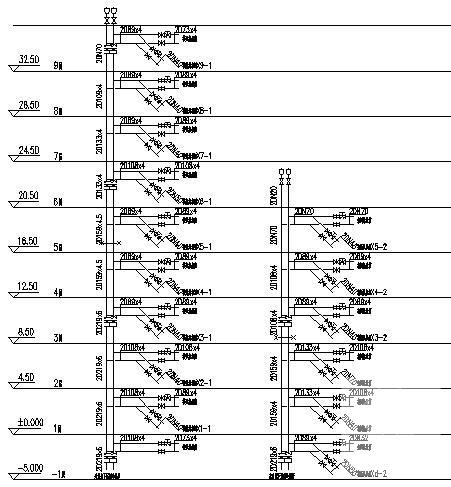

空调冷水立管图
防排烟系统图
冷冻机房系统原理图
冷冻机房基础平面图
冷冻机房管线平面图
冷冻机房剖面图
冷却塔平剖面图

附件详情

一、建筑概况：该项目为北京XX会议中心，总建筑面积为26000m平方米，总高度43.35m，该资料地上十一层。,地下一层为娱乐用房(棋牌,台球厅,健身房,壁球厅和游泳池),设备用房，地上一至二层为大堂,餐厅,厨房,多功能厅,体检中心,报告厅,会议室和办公用房等,三至十一层为客房。
二、设计内容：包括整个大厦的冷热站、通风、空调及防排烟系统的设计。
1. 冷热源：设一台螺杆式冷水机组和一台双工况螺杆式冷水机组；热源:在地下一层设三台1.4MW燃气热水锅炉；
2. 空调形式选择：
大堂,餐厅,多功能厅:采用全空气系统，分别选用组合式空调机组(空调机组均包含下列主要功能段:新回风混合段+粗效过滤段+表冷加热两用段+湿膜加湿段+送风机段)......
其它用房采用新风加风机盘管的空调方式，风机盘管均为卧式暗装......
游泳池: 采用全新风带热回收空调系统,设一台新风机组和一台全热交换机.同时设地板辐射采暖作为值班采暖......
3. 气流组织与风量平衡全空气系统均采用上送侧回,送风口采用方型散流器,回风口采用双层百叶风口......
4. 空调水系统：空调供回水均采用双管异程式系统，各层冷水回水干管设静态(TA)平衡阀，以保证系统水力工况平衡......
5. 通风及防排烟系统、空调系统监测和自动控制......

，图纸共46张。
