国内地区4层办公楼改造加固结构施工方案图纸CAD

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
该资料为北京地区四层办公楼改造加固 结构施工图
其中包含建筑全套施工图,方便与 结构施工图 对应。
资料含拆除的建筑结构图,及结构加固图与加固大样。
图纸说明详细,结构图纸完整,各个节点大样清晰。

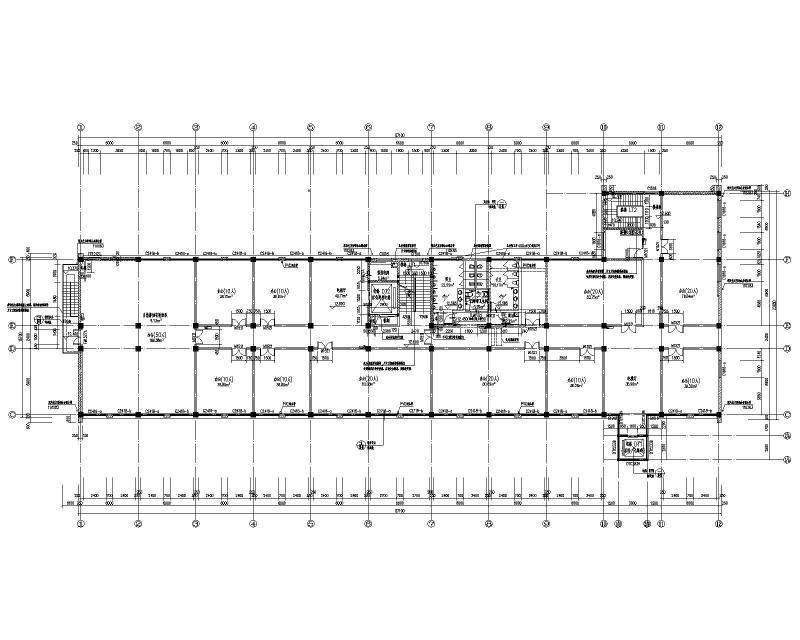

建筑平面图

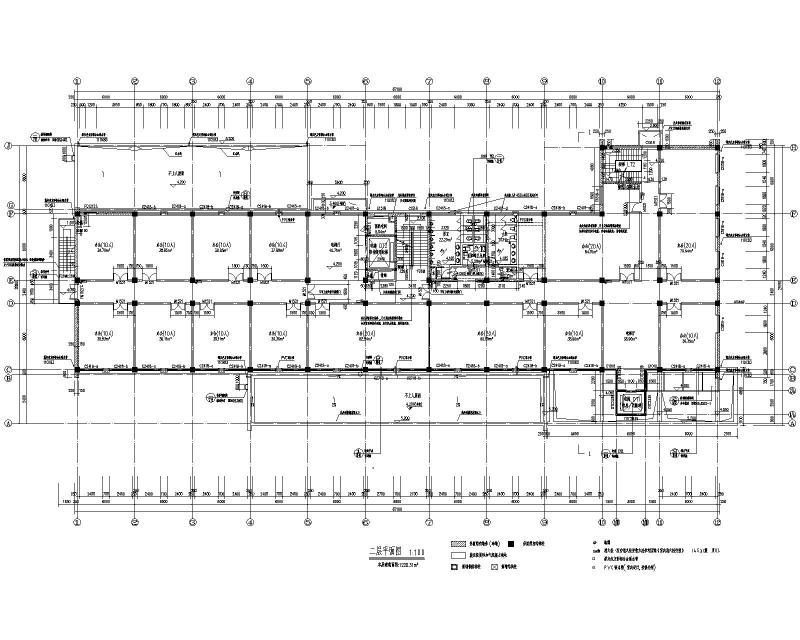

建筑平面图2

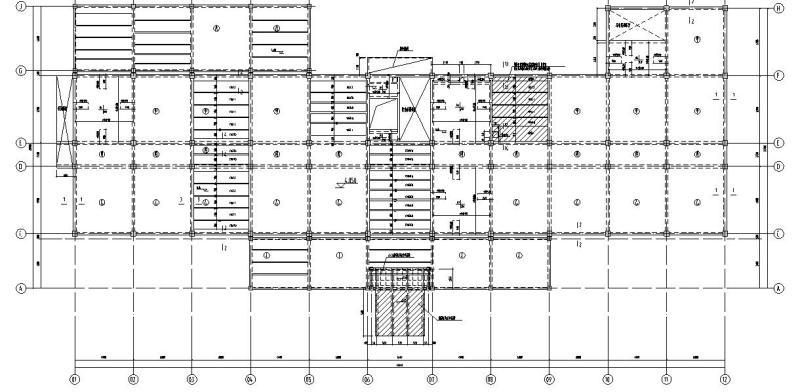

结构拆除图

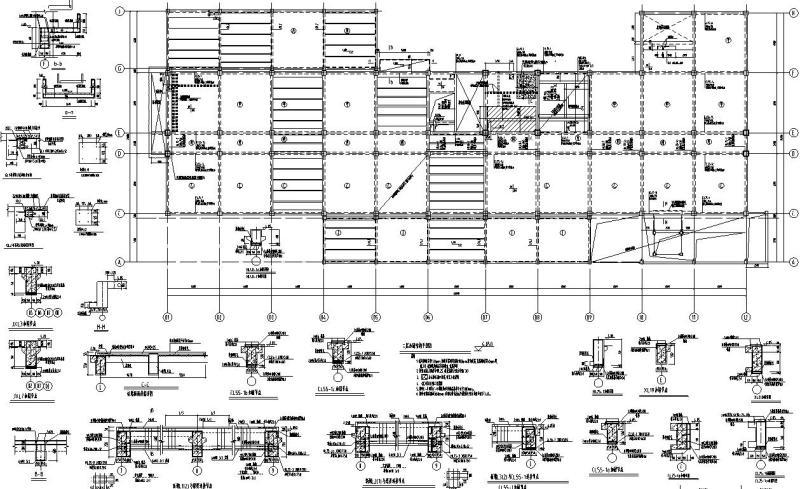

结构加固图

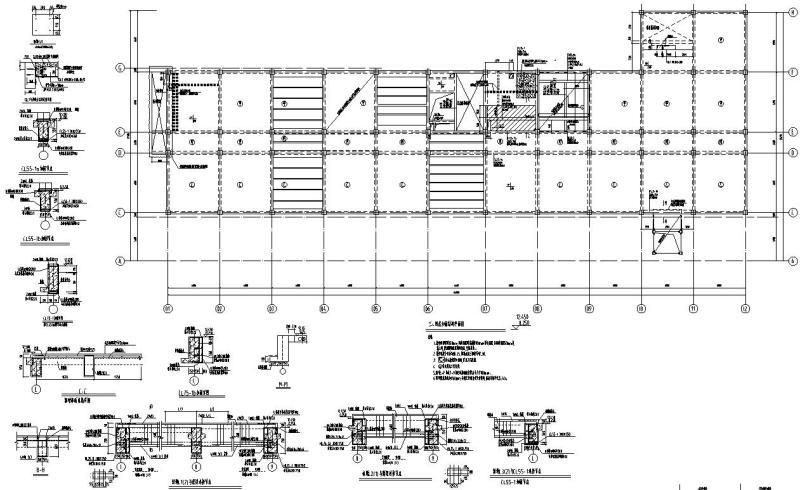

结构加固图2
新增电梯基坑
加固节点大样

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 结构加固改造施工 - 1
    结构加固改造施工 - 1
  • 结构加固改造施工 - 2
    结构加固改造施工 - 2
  • 结构加固改造施工 - 3
    结构加固改造施工 - 3
  • 结构加固改造施工 - 4
    结构加固改造施工 - 4
  • 结构加固改造施工 - 5
    结构加固改造施工 - 5
  • 结构加固改造施工 - 6
    结构加固改造施工 - 6
  • 结构加固改造施工 - 7
    结构加固改造施工 - 7
以上是部分截图,请下载附件后查看完整高清内容
