4层体育健身综合楼电气施工CAD图纸

  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:7030.57平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 地下室用途:设备用房
  • 负荷等级:二级,三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:山东
  • 强电设计:供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,其它

该附件为山东某综合楼 电气施工图

概况:
本项目为山东某综合楼,地上共四层,功能为休闲体育健身,地下一层为设备房。总建筑面积为7030.57m,其中地下一层为1631.5m,二层为1438.8m,三层为1644.2m,四层为603.47m。
首层层高5.1m,局部6.3m;二层4.5m,局部4.3m;三层为4.5m,局部6m;四层为5.3m。
该项目设计使用年限为50年,建筑高度为20.9m。抗震设防烈度为六度,耐火等级为二级,工程设计等级为二级。屋面防水等级为二级,建筑设计结构形式为框架结构。

设计范围:
配电系统及应急电源系统;电力、照明及控制系统;
防雷及接地系统;火灾自动报警及联动控制系统。

部分图纸摘录:

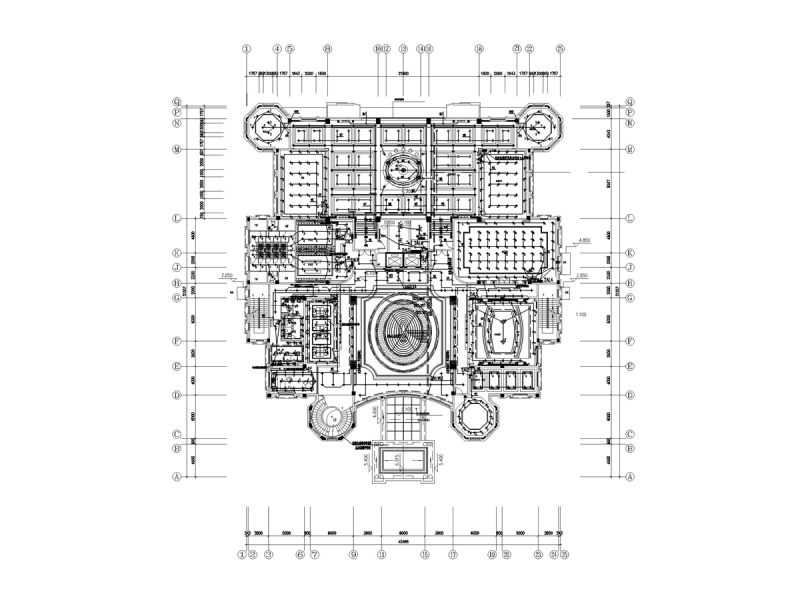

照明平面图

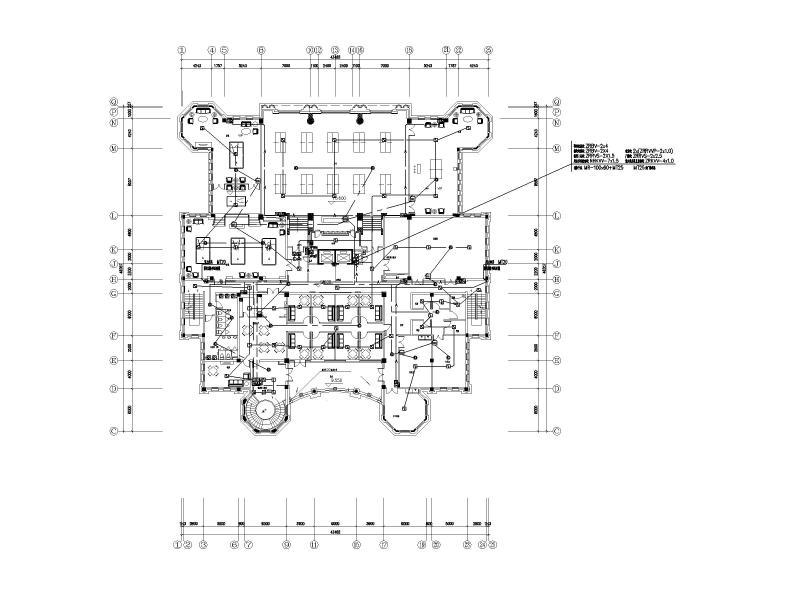

空调及干线平面图

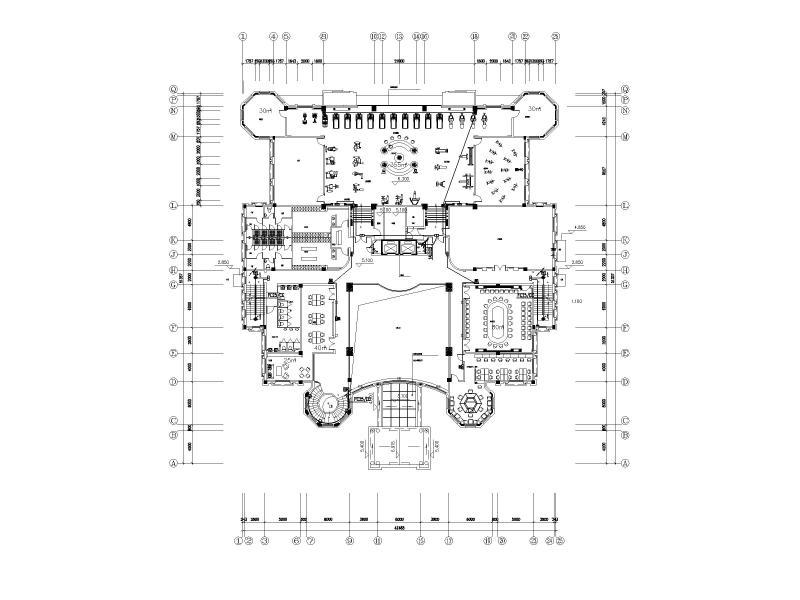

应急照明平面图

火灾报警平面图

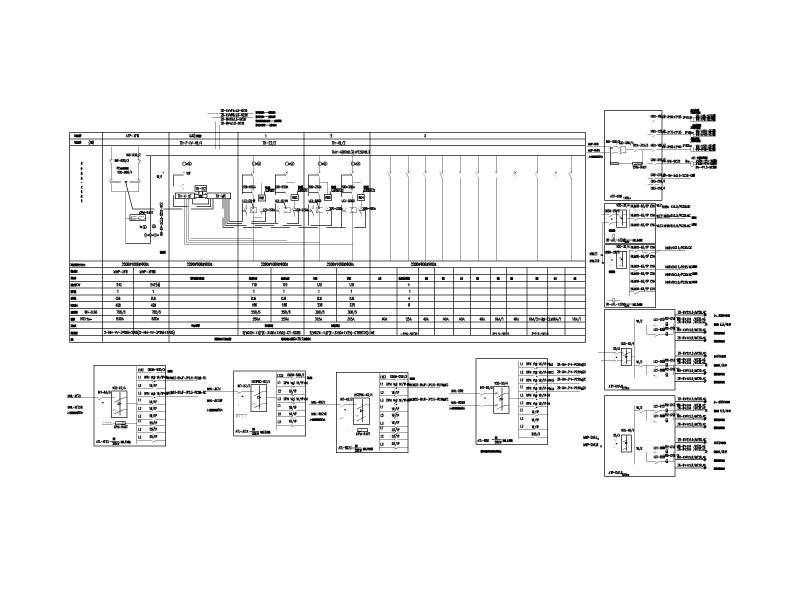

强电系统图
配电干线系统图


火灾自动报警系统图


以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 楼电气施工图纸 - 1
    楼电气施工图纸 - 1
  • 楼电气施工图纸 - 2
    楼电气施工图纸 - 2
  • 楼电气施工图纸 - 3
    楼电气施工图纸 - 3
  • 楼电气施工图纸 - 4
    楼电气施工图纸 - 4
  • 楼电气施工图纸 - 5
    楼电气施工图纸 - 5
  • 楼电气施工图纸 - 6
    楼电气施工图纸 - 6
  • 楼电气施工图纸 - 7
    楼电气施工图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
