该项目为市区大型综合健身馆电气初设项目，地上三层，地下一层，总建筑面积为17996.53平米。图纸内容包括：
电气设备

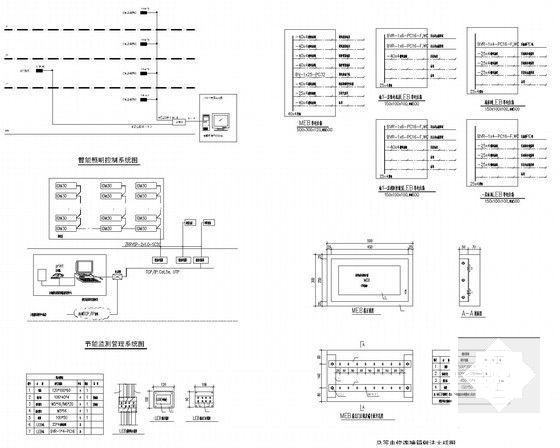

图例、变配电系统主接线示意图、10KV配电系统图、变电室低压配电柜配电系统图、配电干线系统图、视频监控系统图、综合布线系统图、公共/应急广播系统图、消防电源监控系统图、电气火灾监控系统图、智能照明控制系统图、节能监测管理系统图、接地系统图、公共信息显示系统图、自动跟踪定位消防炮灭火系统图、机房布置示意图、

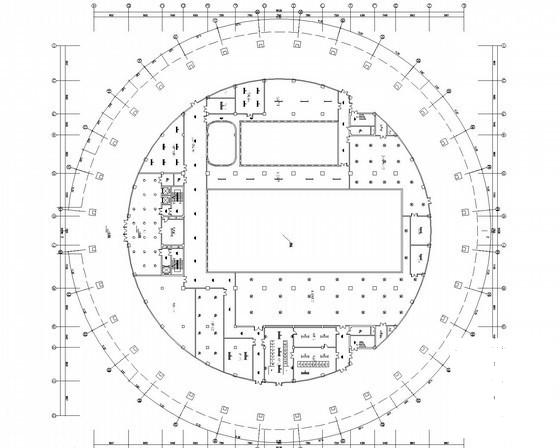

照明平面图
、消防报警平面图、等电位大样图。

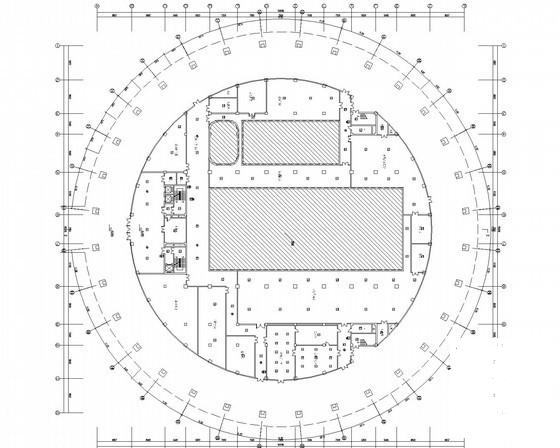

消防平面图

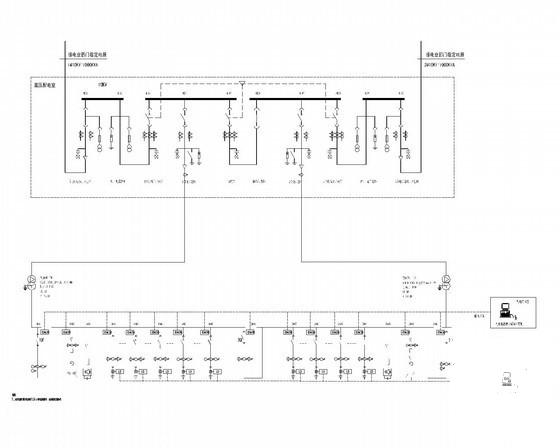

变配电系统主接线示意图

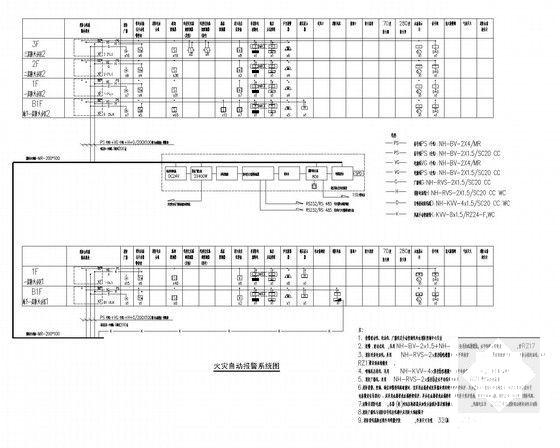

火灾自动报警系统
图
等电位大样图

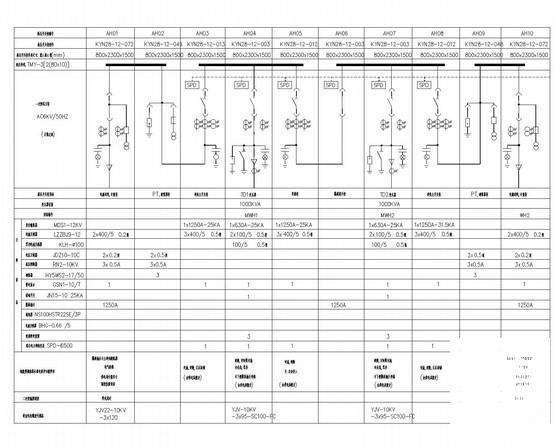

10KV配电系统图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
