浅圆仓及提升塔结构施工CAD图纸2015

  • 建筑类别:农业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,其他结构
  • 特种结构:筒仓
  • 基础形式 :条形基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.75kN/平方米
  • 雪压:0kN/平方米
  • 参考图纸:19张
  • 设计年代:近代
该附件是 浅圆仓及提升塔 结构施工图 近代 ,出图时间是。
建筑概述:浅圆仓2x5组,内径25m,装粮高度22m;提升塔轴线14.7mx8m。浅圆仓建筑设计结构形式是现浇钢筋混凝土筒仓结构。

附件内含:结构设计总说明、基础平面布置图、仓下柱及仓下筒壁开洞平面布置图、仓底板配筋图、仓壁配筋平面图、仓顶结构布置及配筋图、仓顶栈桥平面布置图、栈桥立面布置图、栈桥埋件布置图、仓顶支座详图、栈桥支架柱平面布置、提升塔梁柱平法施工图、提升塔板配筋施工图、提升塔洞口及埋件平面布置图、柱表、地下室外墙配筋......,cad格式,共计图纸19张。

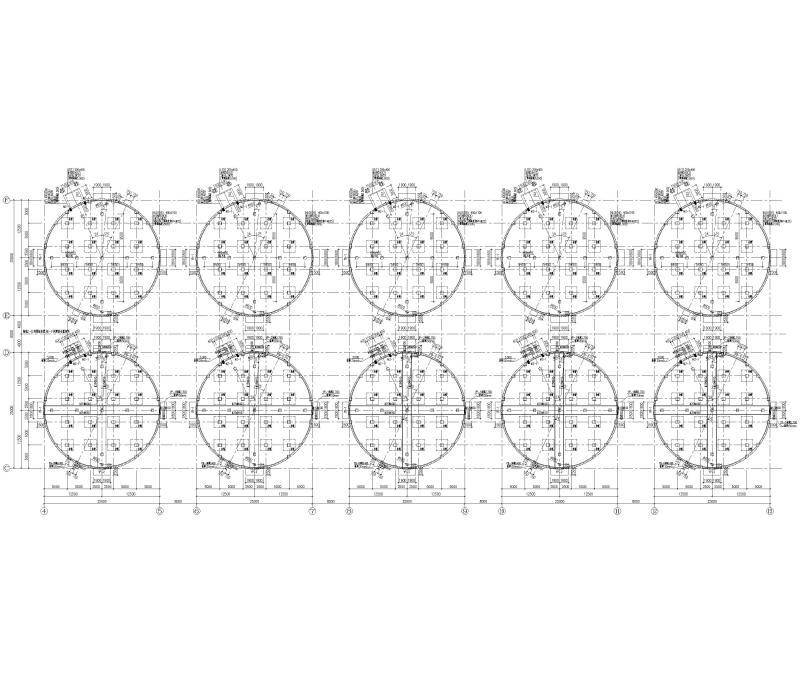

仓底板配筋图

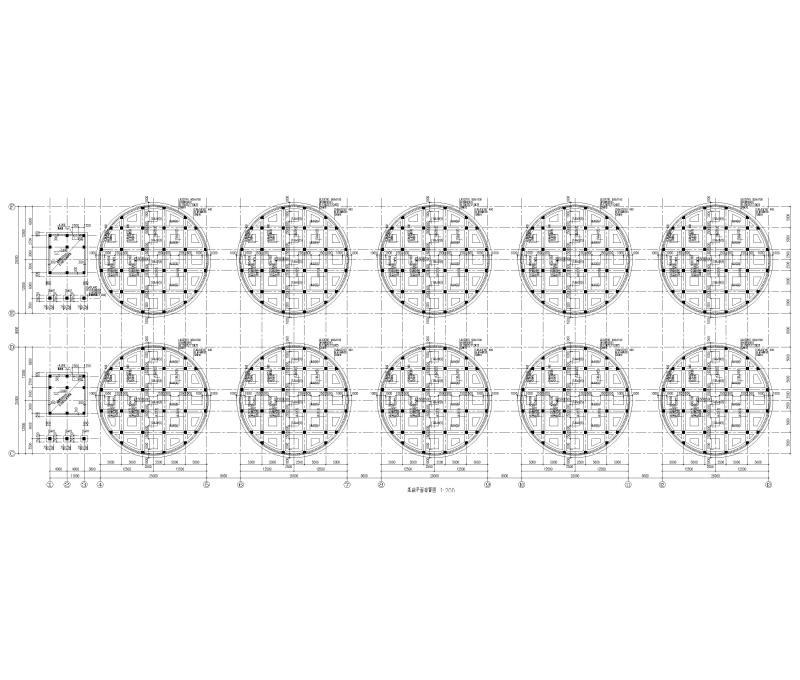

基础平面布置图

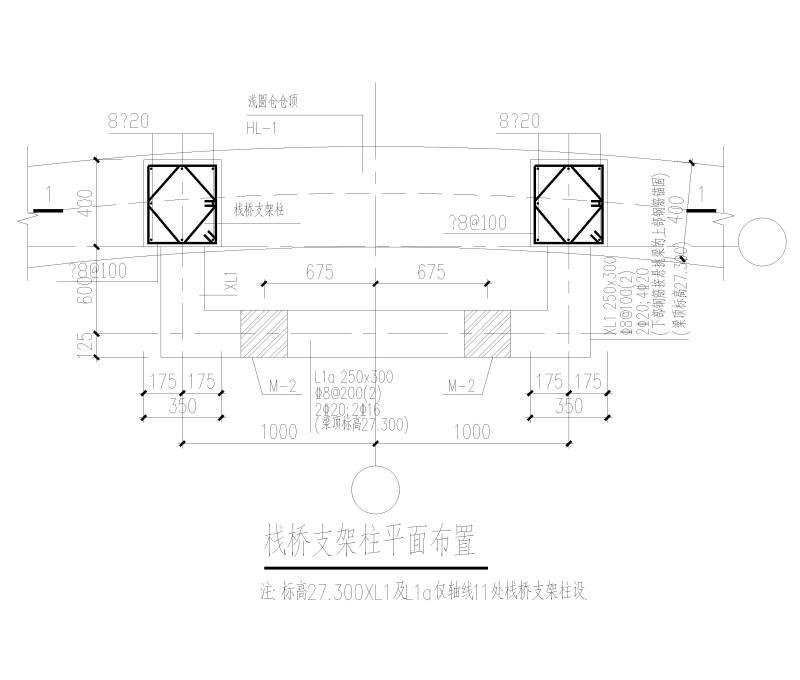

栈桥支架柱平面布置

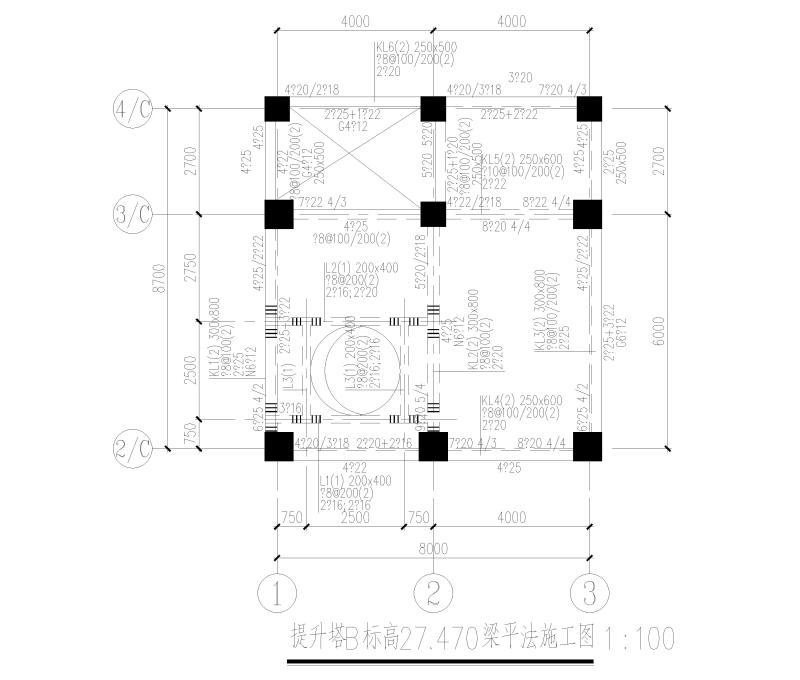

提升塔梁平法施工图

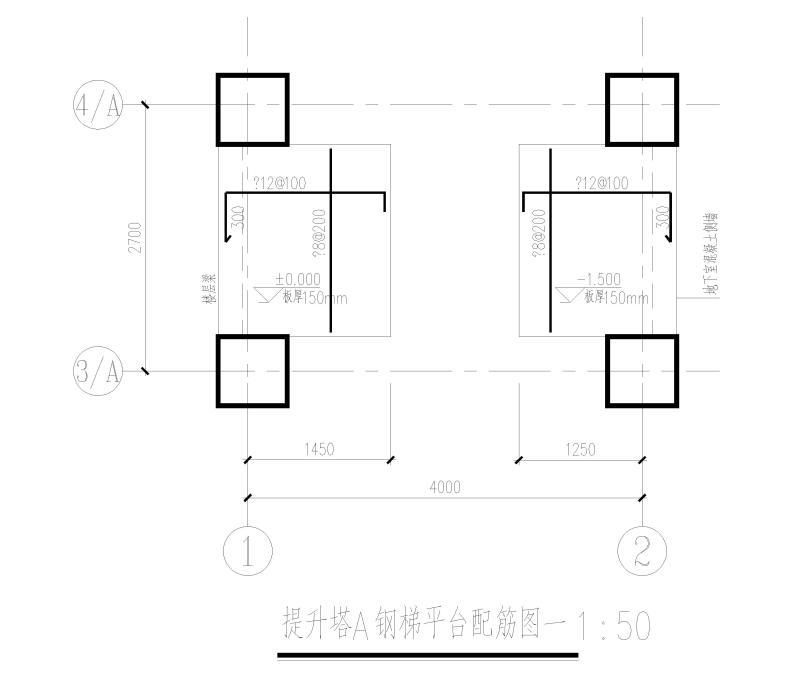

提升塔钢梯平台配筋图
提升塔洞孔及埋件平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 结构施工图纸 - 1
    结构施工图纸 - 1
  • 结构施工图纸 - 2
    结构施工图纸 - 2
  • 结构施工图纸 - 3
    结构施工图纸 - 3
  • 结构施工图纸 - 4
    结构施工图纸 - 4
  • 结构施工图纸 - 5
    结构施工图纸 - 5
  • 结构施工图纸 - 6
    结构施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
