3层框架结构农村自建房结构施工CAD图纸

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 参考图纸:13张
该附件是 3层框架结构农村自建房 结构施工图
概况:结构型式是异形柱框架结构,抗震设防级别小于6度
附件内含:结构设计总说明、基础平面图、基础详图、柱配筋图、板配筋图、梁配筋图、楼梯平面图、楼梯配筋图等,dwg格式,共计结构图纸13张。
基础平面布置图

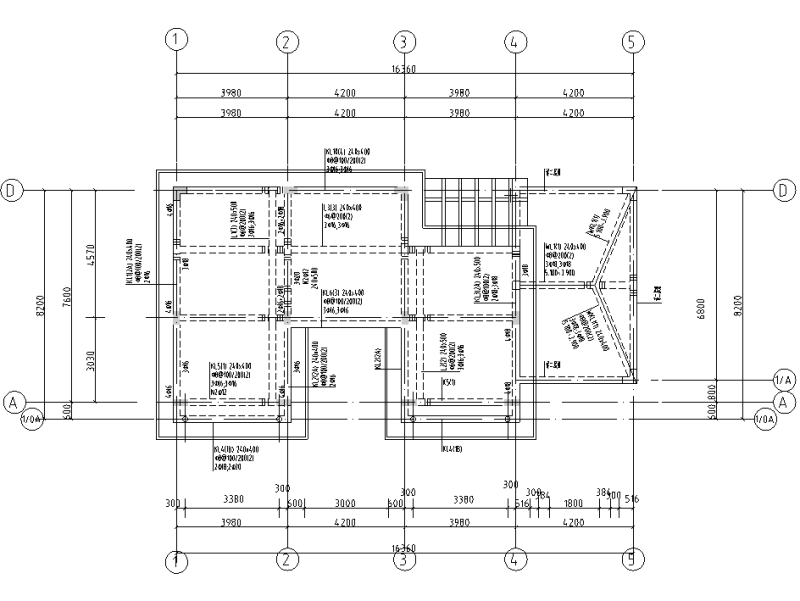

梁配筋图
板配筋图

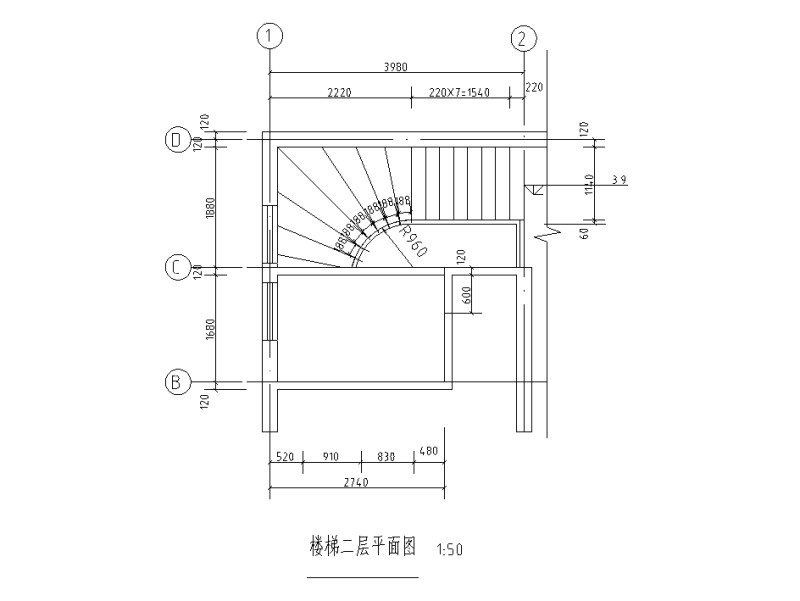

楼梯平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 农村建房施工图纸 - 1
    农村建房施工图纸 - 1
  • 农村建房施工图纸 - 2
    农村建房施工图纸 - 2
  • 农村建房施工图纸 - 3
    农村建房施工图纸 - 3
  • 农村建房施工图纸 - 4
    农村建房施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
