一份两层农村自建房混合结构CAD施工图纸（筏形基础）

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 参考图纸：13张
• 设计年代：近代

附件详情

该项目是两层农村自建房项目，筏板基础，锤击灌注桩 ，夯扩桩，混合结构，抗震设防烈度为7度，分为架空层，一，二及闷顶层，(11G101-1)、(11G101-4)图集施工。

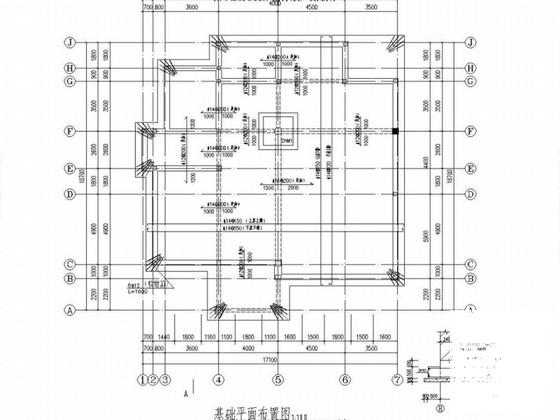

包括： 结构设计说明 ，基础 平面布置图 ，柱整体平面配筋及承重墙分布图，一层楼面平面梁、板配筋图，二层楼面平面梁、板配筋图，三层楼面平面梁、板配筋图，闷顶层梁、板配筋图共计13张图纸。
。

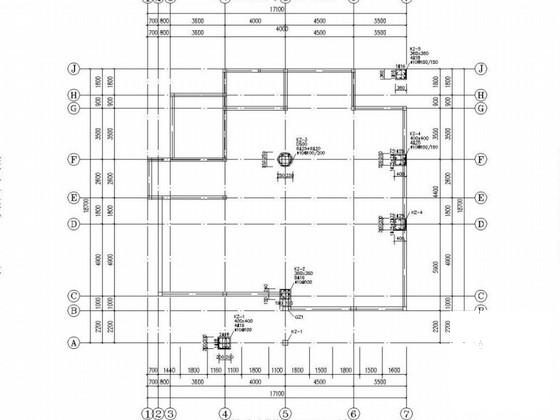

柱整体平面配筋及承重墙分布图

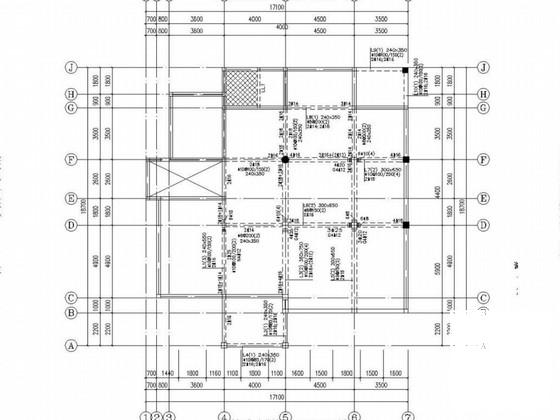

一层楼面平面梁配筋图

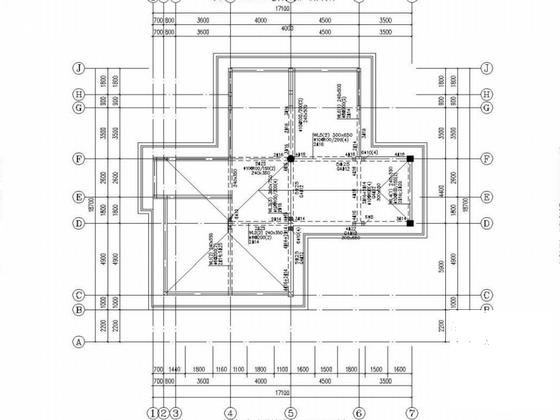

屋面板配筋图

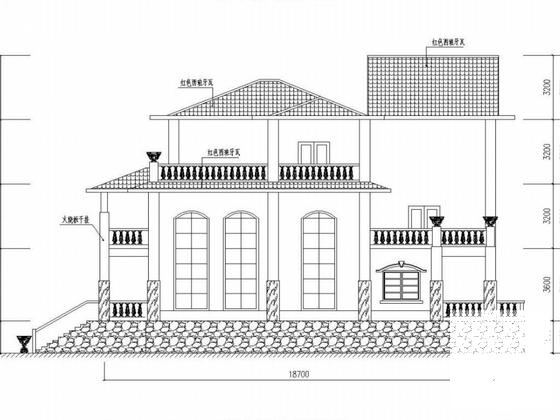

立面图

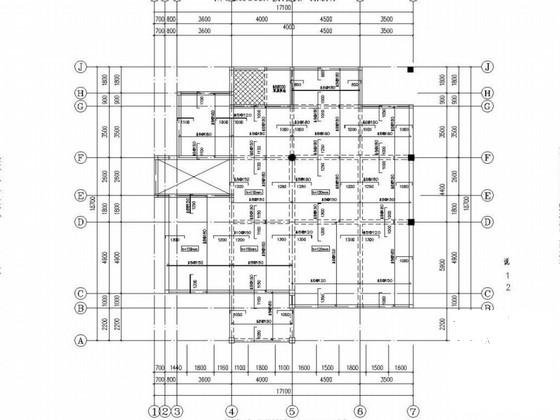

一层楼面板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
