300m大型门刚厂房钢结构施工方案大样图CAD含建筑大样图

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
该资料为300m大型门刚厂房钢 结构施工图
结构平面布置,建筑长度超过要求,采用分缝处理。
全套 结构施工图 完整,结构剖面图,结构立面屋面檩条拉条图完整,节点大样图完整。具有一定的参考意义。

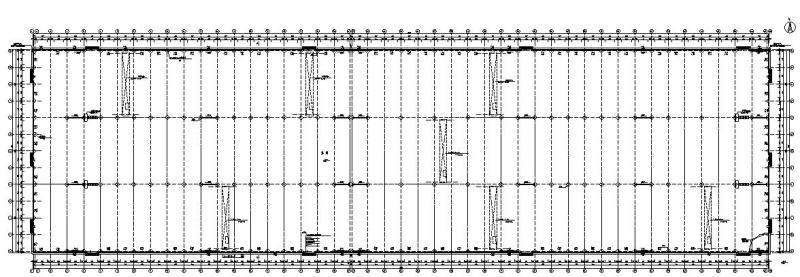

建筑平面图

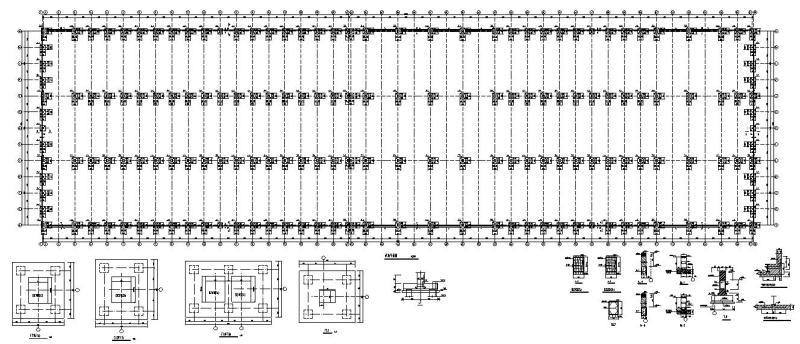

基础布置图

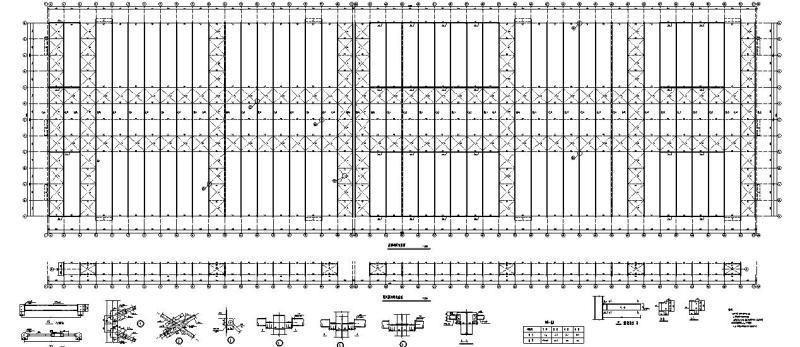

屋面布置图

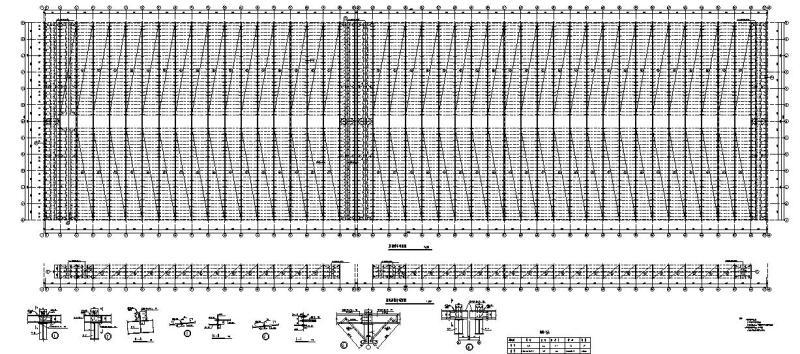

檩条拉条图

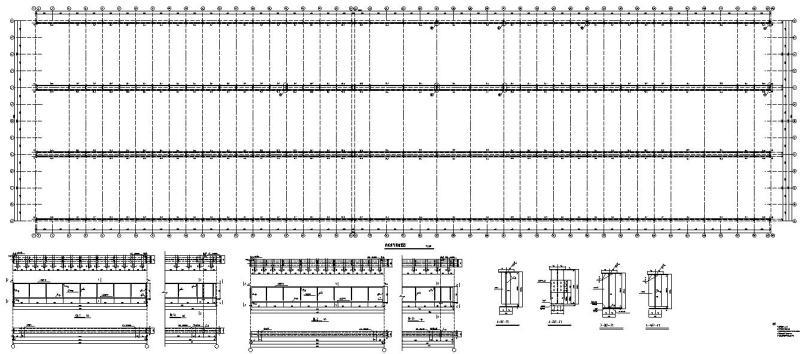

吊车梁图
结构剖面图
结构剖面图2
