轻钢结构生活污水处理站建筑施工CAD图纸2016
-
建筑高度类型：单层建筑
-
外立面材料：涂料
-
建筑设计结构形式：钢结构
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
建筑高度：3.8m
-
建筑地上层数：1层
该附件为轻钢结构生活污水处理站建筑施工图2016，DWG 格式。
该项目建筑面积43.29平方米，建筑层数为一层，建筑高度3.8米。
地上轻钢结构，基础为独立柱基础。
以下是部分资料展示：

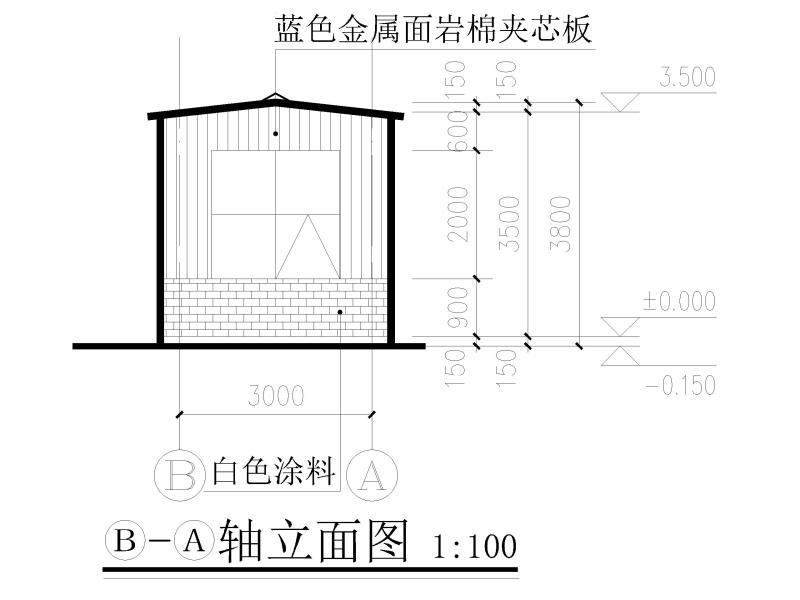

轻钢结构生活污水处理站建筑施工图 立面图1
轻钢结构生活污水处理站建筑施工图 立面图2

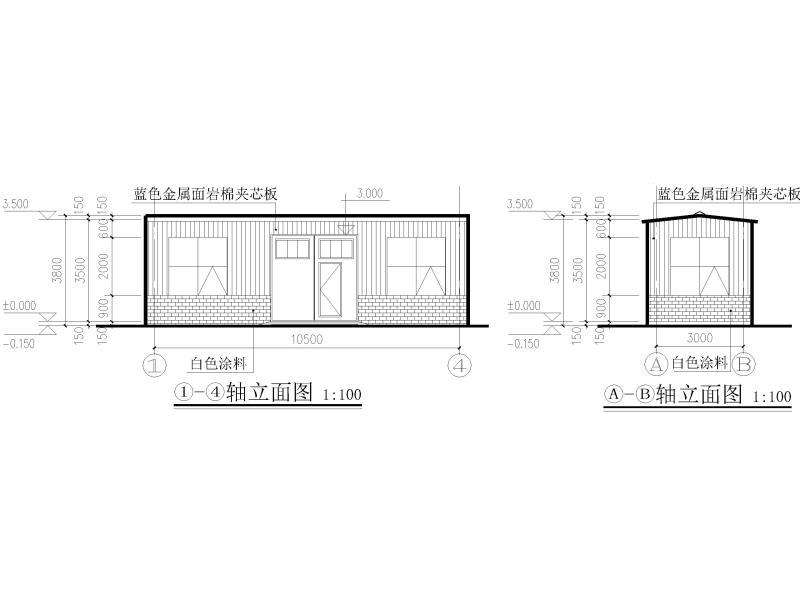

轻钢结构生活污水处理站建筑施工图 立面图3

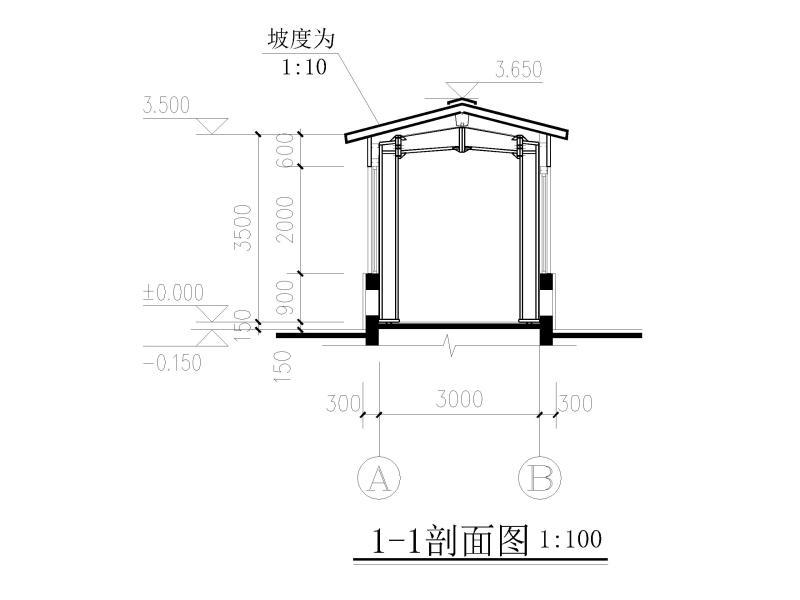

轻钢结构生活污水处理站建筑施工图 1-1剖面图

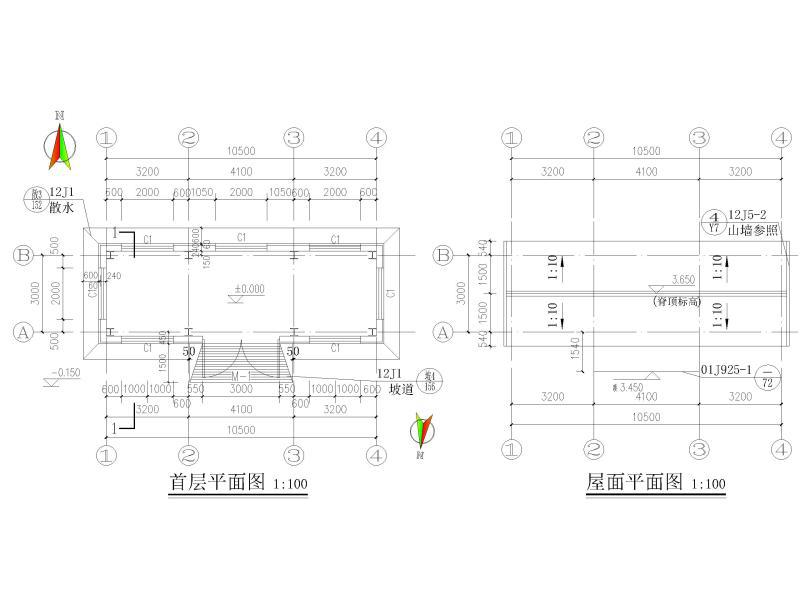

轻钢结构生活污水处理站建筑施工图 平面图
轻钢结构生活污水处理站建筑施工图 建筑施工图说明
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
钢结构建筑施工图纸 - 1 -
钢结构建筑施工图纸 - 2 -
钢结构建筑施工图纸 - 3 -
钢结构建筑施工图纸 - 4 -
钢结构建筑施工图纸 - 5 -
钢结构建筑施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
