公路隧道下穿通道设计变更CAD节点详图纸

该附件为: 公路隧道下穿通道设计变更 节点详图 ,,CAD格式。
主要内容:
工程线路全长1581.585m,沿线设有一座桥梁,长147m;设置一座下穿通道,通道共分上下两层,上层长122m,下层长221.973m。道路交叉形式调整为平交+定向互通形式,由原设计整体式路基调整为下穿通道(快速定向直行)+辅道(左右转衔接)形式;同时原设计河道改道工程下穿xx路采用明渠(净宽10m),因规划xx路于该位置方案由桥梁调整为路基方案,故此xx河河道下穿xx路段调整为钢筋混凝土箱涵,箱涵尺寸为2-5*4.5m。
......
目录:洞顶挡土墙立面图、基坑开挖断面图、栏杆结构设计图、通道结构设计图、通道内装饰布置图、铸铁座立面图。
........
相关图片:

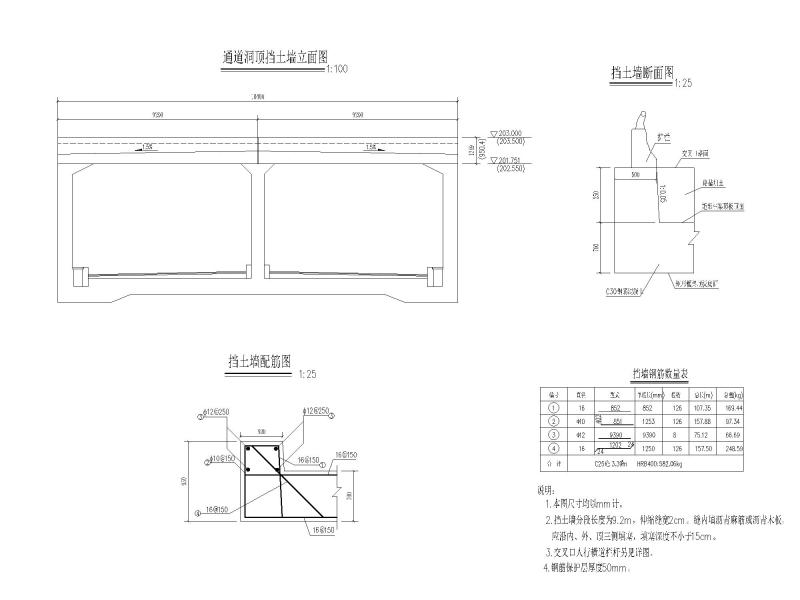

洞顶挡土墙立面图

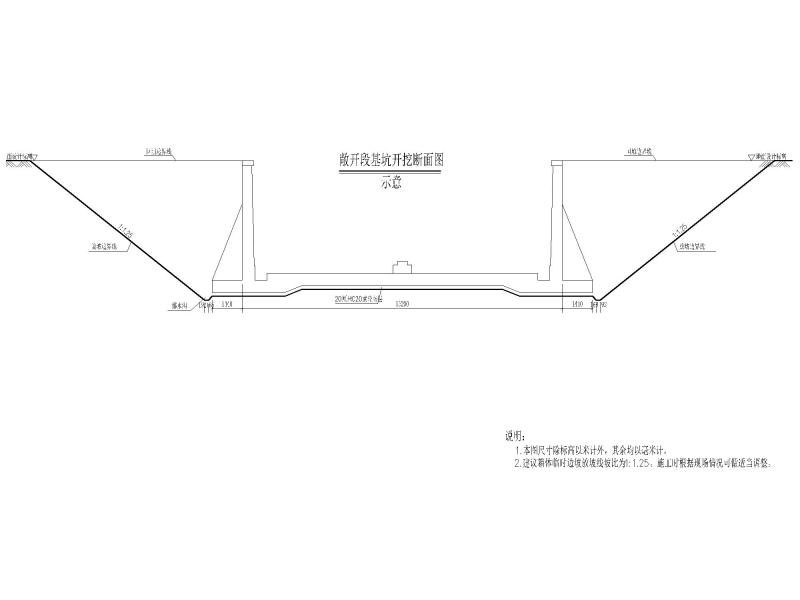

基坑开挖断面图

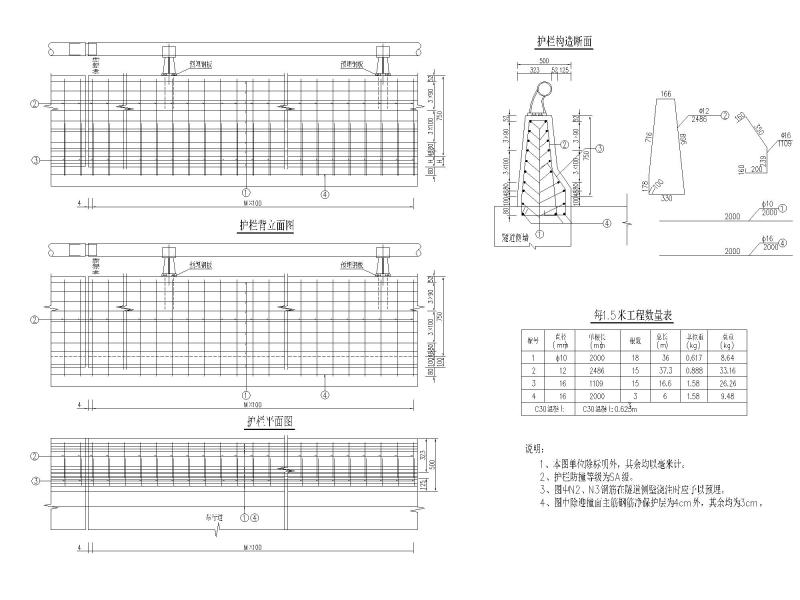

栏杆结构设计图

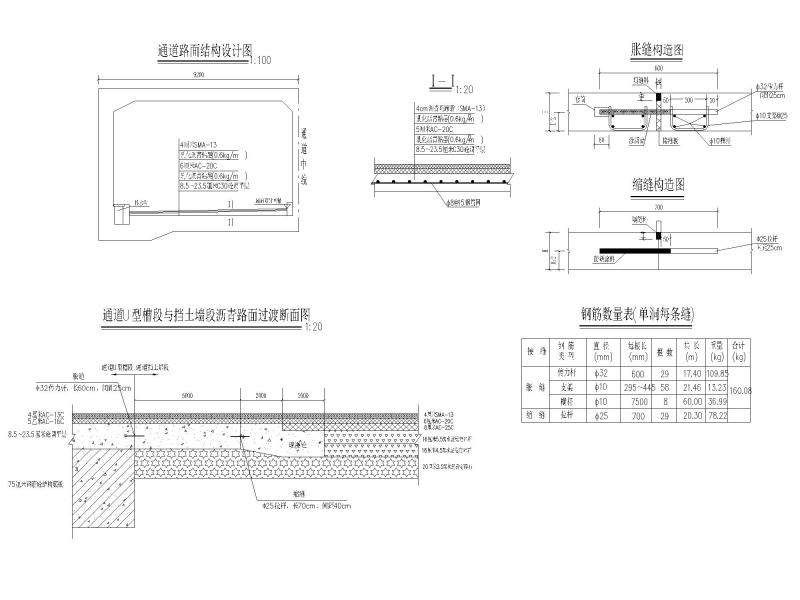

通道结构设计图

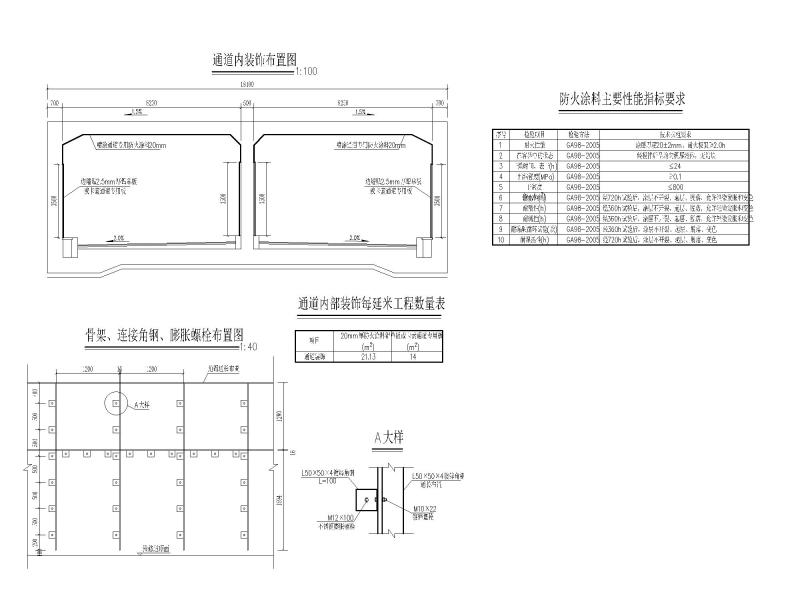

通道内装饰布置图
铸铁座立面图



以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 公路隧道设计图纸 - 1
    公路隧道设计图纸 - 1
  • 公路隧道设计图纸 - 2
    公路隧道设计图纸 - 2
  • 公路隧道设计图纸 - 3
    公路隧道设计图纸 - 3
  • 公路隧道设计图纸 - 4
    公路隧道设计图纸 - 4
  • 公路隧道设计图纸 - 5
    公路隧道设计图纸 - 5
  • 公路隧道设计图纸 - 6
    公路隧道设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
